| 產品參數 | |||
|---|---|---|---|
| 品牌 | 遠捷通信 | ||
| 產品特性 | *** | ||
| 規格 | *** | ||
| 工藝 | 組裝 | ||
| 插拔次數 | 1000次 | ||
| 適用線纜類型 | 通用 | ||
| 回波損耗 | 10dB | ||
| 適用范圍 | 通用 | ||
| 可售賣地 | 全國 | ||
| 材質 | 冷軋板 | ||
| 型號 | YJ-GQPXJ-1440 | ||

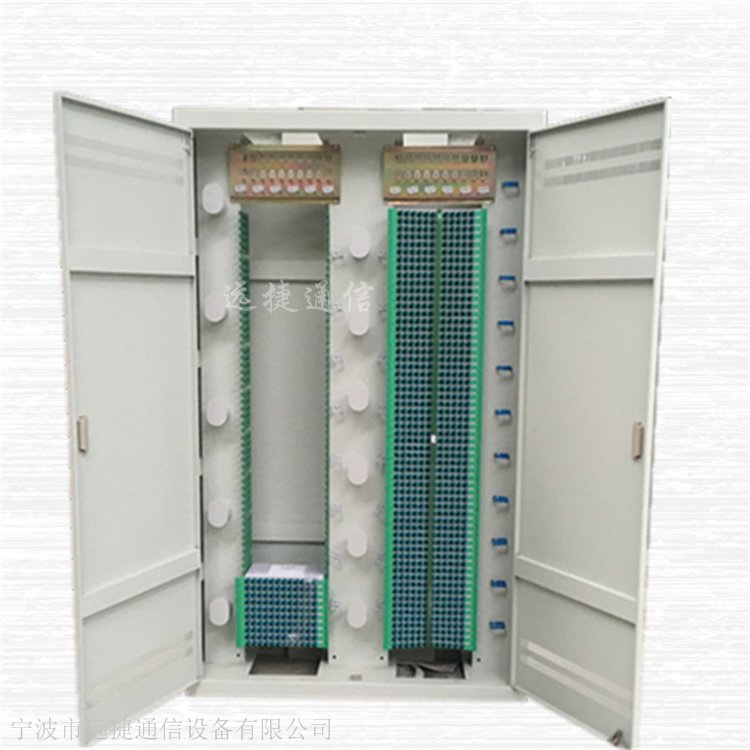

1440芯光纖配線架 三網合一光纖配線柜尺寸及介紹
光纖通信將模擬電信號轉1440線架化為光信號，以光波作為載波，1440芯光纖配線架詳細圖文解析以光纖作為介質進行信息傳輸。光纖通信技術系統分類：光纖模擬通信系統、光纖數字通信系統以及光纖數據通信系統。1440芯光纖配線架詳細圖文解析光纖通信是以光波作為信息載體，以光纖作為傳輸媒介的一種通信方式。近十幾年來，光纖通信技術有了長足的進展，其中的新技1440線架術也不斷被發掘，大大提高了傳統意義上的通信能力，這使得光纖通信技術在更大的范圍內得到了應用。光纖通信是現代通信網的主要傳輸手段，它的發展歷史1440線架只有一二十年，已經歷三代：短波長多模光纖、長波長多模光纖和長波長單模光纖。采用光纖通信是通信 的重大變革，進入21世紀后，由于因特網業務的迅速發展和音頻、視頻、數據、多媒體應用的增長，對大容量(速和超長距離)1440線架光波傳輸系統和網絡有了更為迫切的需求。
?
.jpg)
?.jpg)
.jpg)
.jpg)
光纖配線架：機架布局合理：熔接配線分體，分別用于光纖與尾纖熔接和尾纖與跳纖交接；二者之間配有盤纖軸單元，相比同樣尺寸的光配線架，容量大。機架布局合理：熔接配線分體，分別用于光纖與尾纖熔接和尾纖與跳纖交接；二者之間配有盤纖軸單元，相比同樣尺寸的光配線架，容量大。
工作條件：
工作溫度： 5℃～ 40℃
相對濕度：≤85( 30℃時)
大氣壓力：70kPa～106kPa
技術要求：
1.標稱工作波長：850nm，1310nm，1550nm。
2.光纖活動連接器插入損耗：≤0.3 dB。
3.光纖活動連接器回波損耗：≥45dB(PC型)。
4.機架高壓防護接地裝置與機架間的耐電壓≥3000V(DC)/1min，不 擊穿、無飛弧。
5.機架高壓防護接地裝置與機架間的絕緣電阻≥1000MΩ/500V(DC)。
6.機械耐久性：整套光纖連接器插拔500次后，無機械損傷，插入損耗變化量≤0.2dB，回波損耗變化量≤5dB。
7.機內塑料件均采用阻燃材料，達FV-0級要求。
8.光纖配線全程曲率半徑控制， 曲率半徑≥30mm(內控40mm)。
規 格：
2600×900×300 容量：12芯/模塊 72芯(6模塊)/單元 720芯(10單元)/架 84芯/模塊 252芯(3模塊)/單元 720芯 36芯備(3單元)/架
2200×900×300 容量：12芯/模塊 72芯(6模塊)/單元 576芯(8單元)/架 72芯/模塊 216芯(3模塊)/單元
576芯(3單元)/架 576芯 / 架
?
.jpg)
.jpg)
產品概述
光纖配線架ODF（Fiber Optic Distribution frame），又稱光纖配線柜，是用于光纖通信網絡中對光纜、光纖進行終接、保護、連接及管理的配
