| 產品參數 | |||
|---|---|---|---|
| 品牌 | 賽克斯電氣 | ||
| 功率 | 200-50000KW | ||
| 保護方式 | 綜合保護 | ||
| 使用環境 | 室內 | ||
| 結構特征 | 固定面板式 | ||
| 加工定制 | 是 | ||
| 額定電流 | 30A~2500A | ||
| 殼體防護等級 | IP30 | ||
| 外殼材質 | 冷板 | ||
| 產品認證 | ISO9001 | ||
| 物料編號 | SEC001 | ||
| 重量 | 750kg | ||
| 外形尺寸 | 1500*1300*2250mm | ||
| 可售賣地 | 全國 | ||
| 類型 | 高壓配電柜 | ||
| 型號 | SLQG | ||

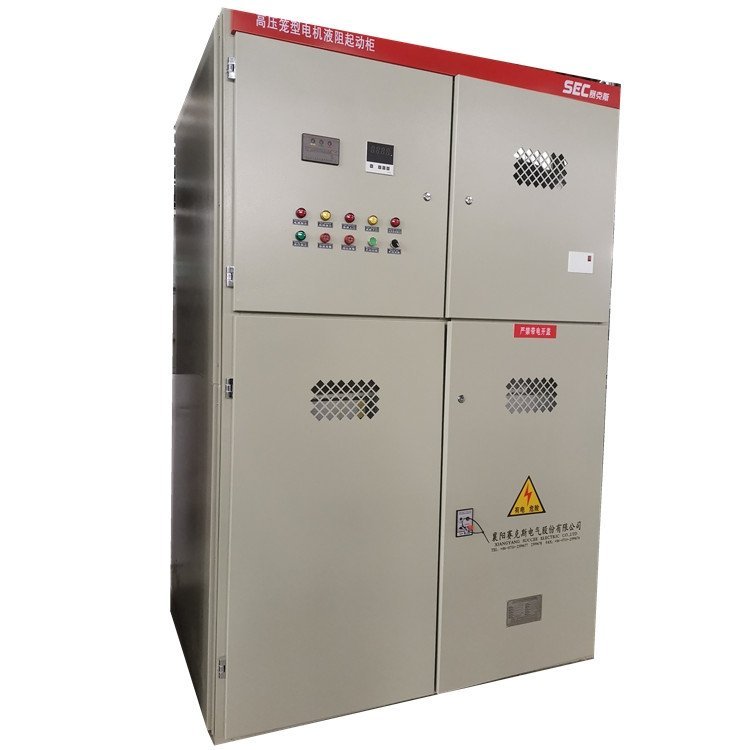

SLQG高壓籠型液體電阻軟起動器又稱籠型水阻柜、液阻柜、液態啟動柜等，其結構簡單、使用維護方便、價格便宜，是大功率中高壓電機啟停與保護的理想設備。
.jpg)
產品概述
SLQG系列高壓鼠籠電機液體電阻軟起動器是用特種介質配置的水溶液即電解液作為電阻，串入電機的定子回路。該電阻在電機起動過程中，阻值由大到小變化，恰好與異步電動機的起動特性相適應，大幅度降低電機的起動電流，從而實現鼠籠電機降壓無沖擊地平滑起動。起動完畢，該電阻自動切除。
產品結構及工作原理
SLQG液阻柜主要有液阻箱、液體電阻引出電極、升降機構、減速傳動機構及伺服電機等。液阻箱采用進口聚丙烯材料焊接成三個相互獨立的方形容器，三個容器之間及容器與柜體之間，用高壓絕緣子及高壓絕緣板材進行高壓隔離處理，使得三相液阻之間及柜體之間具備很高的絕緣等級，確保了液體電阻的操作安全性。每個液阻箱體內有兩個用紫銅板特殊加工處理制作的液體電阻電極，其中一極固定在液阻箱內，另一極板用高壓絕緣子固定在傳動升降機構的升降架上（三相電阻的動極板分別通過絕緣子均衡地固定在同一個升降架上），可由伺服電機帶著上下移動。升降架的升降是由伺服電機經減速機減速后通過絲桿牽引帶動。液阻箱前門板上開有三個觀察窗，可在不開機門的情況下，對液阻柜內的情況進行觀測。
? ? ?以上柜體均用型材焊成框架，前后門和側板用冷軋鋼板制作，柜體內外表面均噴塑處理，具有較強的耐腐蝕性。
適用范圍
籠型水阻柜 液體電阻軟起動器廣泛應用于額定電壓 3000至15000V 的電力、水利、建材、化工、冶金鋼鐵、造紙等行業。能很好地與水泵、冰機、風機、壓縮機、粉碎機、中央空調、攪拌機、皮帶機等各種機電設備配套使用，是理想的高壓電機起動及保護設備。
性能特點
1、起動電流是電機額點電流的1.5-3.5倍。
2、起動平滑對電網及設備無沖擊。
3、起動時間根據使用工況現場可調，可連續起動2-3次。
4、高、低壓電氣部分完全隔離，確保了電氣操作安全。
5、保護功能完善，具有起動超時、超行程、超溫、低液位等多重保護。
6、可通過PLC控制，具有RS485接口，可滿足DCS控制需求，也可實現閉環控制。
產品價格
SLQG籠型水阻柜小規格參考價26000左右，具體根據實際 工況、技術需求有變動，可與我司各類型高壓開關柜、電容補償柜配套使用，歡迎咨詢訂購
