| 產品參數 | |||
|---|---|---|---|
| 萬維礦用ZQH2×230/30/45型巷道超前支護裝置 礦車輔助設備 品牌 | 萬維 | ||
| 加工定制 | 是 | ||
| 適用領域 | 礦用 | ||
| 支架高度 | 3000mm~4400mm | ||
| 支架長度 | 9500mm | ||
| 支架寬度 | 5000mm | ||
| 額定工作阻力 | 2kn×1304kn | ||
| 支護強度 | 0.103MPa | ||
| 可售賣地 | 全國 | ||
| 用途 | 煤礦井下 | ||
| 型號 | ZQH2×230/30/45 | ||

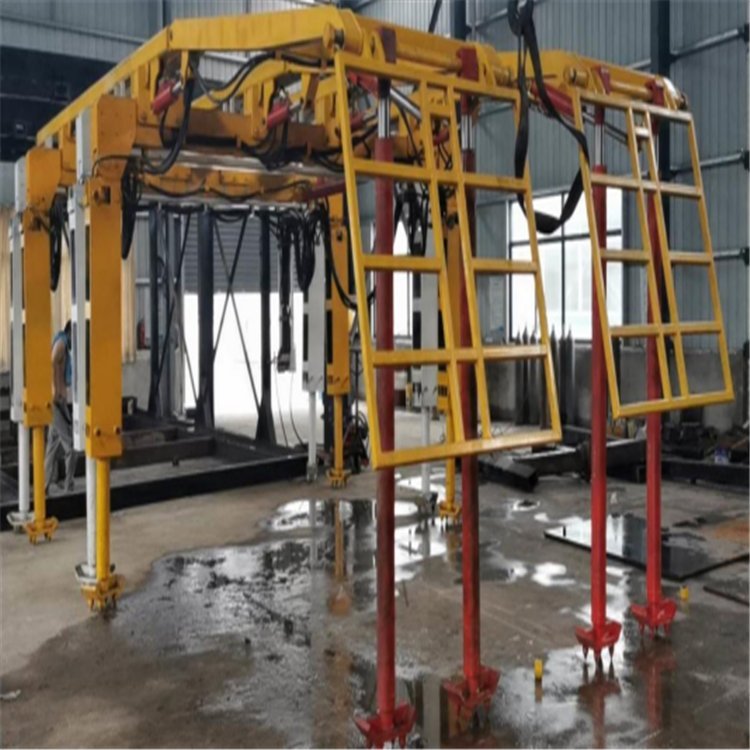

一、產品簡介
????ZQH2×230/30/45型巷道超前支護裝置是根據掘進工作面材料巷形式，特殊設計的一款高效裝備，完全取代了支點加橫梁，單體支撐的傳統方式，真正實現了煤礦綜掘工作面臨時支護機械化。有效的保證了施工人員安全,提高了工作效率，減輕了勞動強度、提高了掘進效率。
該超前支護裝置ZQH型巷道超前支護裝置主要由金屬結構件、液壓系統組成。該掘進巷道超前支護裝置采用了兩組橫梁加縱梁的復合頂梁，并通過立柱支撐的框架交錯式結構。兩組復合頂梁互為支撐，通過位于頂梁內的移架千斤頂相互推拉行走。在移架過程中，兩組頂梁交替支撐，始終有一組處于接頂狀態；支撐頂板的一組同時也為降架的一組提供行走滑道。同時通過兩組縱梁的合理分布布置，在滿足接頂支護的同時，留設了允許打錨桿作業的縱梁間隙。
.jpg)
.jpg)
?
二、技術參數
?
? | 項目 | 單位 | 參數 | 備注 |
? ? 整 體 參 數 | 支架高度????????????????????????????????????? | mm | 3000～4400 | ? |
支架長度??????????????????????????????????????? | mm | 9500 | ? | |
支架寬度??????????????????????????????????? | mm | 5000 | ? | |
額定工作阻力 | KN | 2×1304 | P=36MPa | |
初撐力???????????????????????? | ????KN | 2×456 | P=12MPa | |
支護強度 | MPa | 0.103 | ? | |
對底板比壓 | MPa | 2.77 | ? | |
推移步距??????????????????????????????????? | mm | 1300 | ? | |
適應巷道傾角?????????????????????????????????? | （°） | ≤12 | ? | |
? ? 支 撐 油 缸 | 型式 | - | 普通雙作用 | ? |
缸徑???????????????????????????????????????? | mm | Φ110 | ? | |
活塞桿徑???????????????????????????????????????? | mm????????????????????????????????????????? | Φ90 | ? | |
行程????????????????????????????????????? | mm | 1900 | ? | |
初撐力：????????????????????????? | KN ???????????????????????? | 114 | （P=12MPa） | |
工作阻力?????????????????????? | KN ??????????????????? | 342 | （P=36MPa） | |
數量 | 根 | 8 | ? | |
? 平 移 油 缸 | 型式 | - | 普通雙作用 | ? |
缸徑/桿徑 | mm ??????????????????????????? | Φ125/Φ80 | ? | |
行程 | mm ??????????? | 1000 | ? | |
推力/拉力： ?????????????????? | KN | 147.2/79.2 | P=12MPa | |
數量：????????????????????????????????????????? | 根???????????????????????????????????????? | 1 | ? | |
翻 轉 油 缸 | 型式 | - | 普通雙作用 | ? |
缸徑/桿徑 | mm ???????????????????????????????? | Φ80/Φ50 | ? | |
行程 | mm ?????????????????????????????????????? | 380 | ? | |
推力/拉力 | KN ??????????????? | 60.2/36.7 | （P=12MPa） | |
數量 | 根 | 6 | ? | |
前 護 幫 油 缸 | 型式 | - | 普通雙作用 | ? |
缸徑/桿徑 | mm ???????????????????????????????? | Φ80/Φ50 | ? | |
行程 | mm ?????????????????????????????????????? | 580 | ? | |
推力/拉力 | KN ??????????????? | 60.2/36.7 | （P=12MPa） | |
數量 | 根 | 2 | ? |
?
三、產品特點
1、安全可靠、施工高效；
2、多點支撐、防護面積大；
3、設有防倒裝置，可快速通過斷層巷道。
4、行走穩定、快速挪移；
5、交替支撐、無空頂狀態；
6、全液壓驅動、遠程控制；
7、模塊化設計、安裝檢修方便快捷；
8、多點防護、杜絕冒頂、片幫；
9、支護材料鋪設方便、快速托舉；
10、一掘三錨、減少工序循環；
?
四、試用報告
日前，從色連二礦傳來喜訊，首臺新型巷道超前支護裝置在掘進一區105隊正式投入使用，并于4月29日創造了圓班進尺15m的好成績。
據悉，此次色連二礦引進的設備為淮南萬維ZQH2×5200/30/44
