| 產品參數 |
| 工作電壓 | 5VDC |
| 空載電流 | 最大120mA |
| 輸出碼 | 格雷碼 |
| 品牌 | 倍加福 | |
 ? | | ? ? |
| 工業標準外殼??58?mm, 30 位，多匝, 硬件編碼器, 數據傳輸速度高達 2 MBaud, 光隔離的 RS?422? 接口 |
?功能性安全相關參數
MTTFd170 a
任務時間 (TM)20 a
L101,9 E 11 在 6000 rpm 和 20/40 N 軸向/徑向軸負載下
診斷覆蓋率 (DC)0
電氣技術規格
工作電壓5 V DC
空載電流大 120 mA
線性度±在 14 位時為 2 LSB，在 13 位時 ± 1 LSB，在 12 位時 ± 0.5 LSB
輸出碼格雷碼
Code course（計數方向）順時針遞減（順時針旋轉，code course 遞減）
接口
接口類型SSI
單穩態觸發時間20 ± 10 μs
分辨率
單圈14 Bit
總體解決方案14 Bit
傳輸速率0,1 ... 2 MBit/s
符合標準RS 422
連接
連接器類型 9416L (M23)，12 針
符合標準
防護等級DIN EN 60529，IP65
氣候測試DIN EN 60068-2-3，無冷凝
發射干擾EN 61000-6-4:2007
抗擾度EN 61000-6-2:2005
耐沖擊性DIN EN 60068-2-27，100 g，3 ms
抗振性DIN EN 60068-2-6，10 g，10 ... 2000 Hz
環境條件
工作溫度-40 ... 85 °C (-40 ... 185 °F)
存儲溫度-40 ... 85 °C (-40 ... 185 °F)
機械規格
材料外殼：帶粉末涂層的鋁材
法蘭：鋁
軸：不銹鋼
質量大約 460 g
旋轉速度大 12000 min -1
慣性力矩50 gcm2
起始扭矩< 5 Ncm
軸負載
軸向40 N
徑向110 N

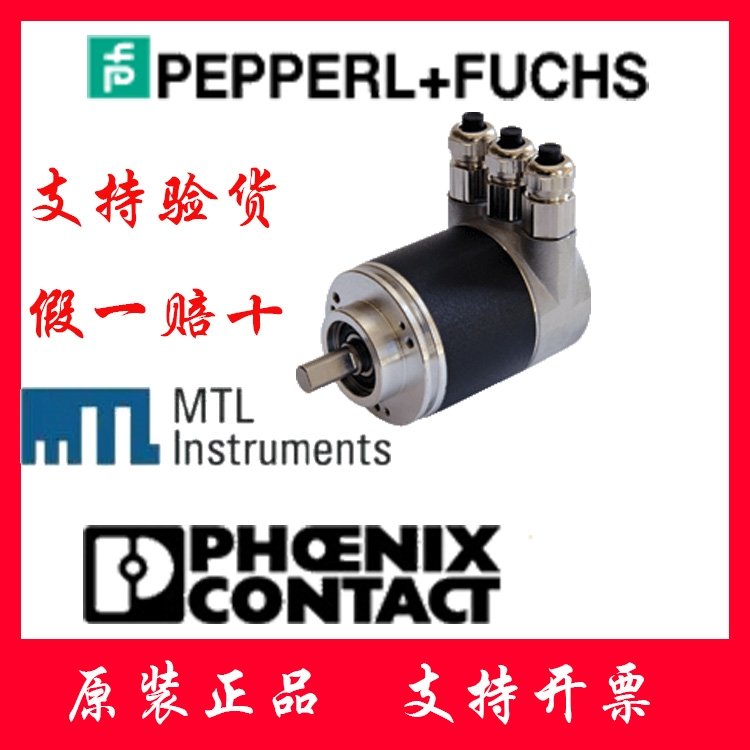

倍加福RHI58N-OBAK1R6N-02048鋼鐵冶金設備旋轉編碼器上海冠寧科技倍加福RHI58N-OBAK1R6N-02048鋼鐵冶金設備旋轉編碼器上海冠寧科技
上海冠寧科技發展有限公司成立于2006年，是一家代理經銷品牌工控自動化（電氣元器件）產品服務商，集科工貿于一體的系統集成商。是德國倍加福P F、菲尼克斯Phoenix、巴魯夫Balluff、西克SICK、IFM易福門、費斯托FESTO、圖爾克TURCK，英國MTL安全浪涌，美國邦納BANNER、北極星Northstar，日本光洋KOYO、SMC、喜開理CKD、歐姆龍OMRON，中國格立特Great等的合作伙伴，致力于電氣自動化、氣動液壓、儀器儀表等產品在中國的推廣、服務與銷售。
