| 產品參數 | |||
|---|---|---|---|
| 品牌 | Sauter | ||
| 是否支持加工定制 | 是 | ||
| 驅動能源 | 天然氣 | ||
| 數量 | 1 | ||
| 封裝 | 件 | ||
| 產地 | 瑞士 | ||
| 批號 | ASM115SF132 | ||
| 重量 | 0.7公斤 | ||
| 外殼材質 | 阻燃塑料 | ||
| 允許環境溫度 | –20...55 °C | ||
| 位置反饋信號 | 0 0...10 V | ||
| 電源 | 24 V | ||
| 開關 | 2 點 | ||
| 旋轉角度 | 最大95° | ||
| 可售賣地 | 全國 | ||
| 型號 | ASM115SF132 | ||

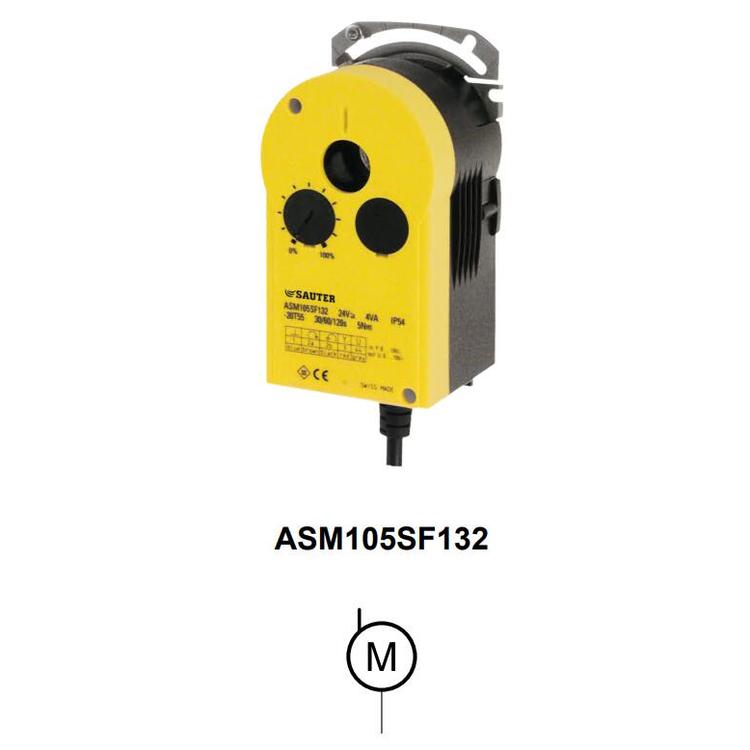

ASM 105S、115S F132：帶 SAUTER 的風門執行器
環球科技 (SUT)
如何提高能源效率
扭矩相關的切斷裝置可有效利用能源
特征
? 適用于帶開關（2 點和 3 點）或連續輸出 (0…10 V) 的控制器
? 自定心主軸適配器
? 齒輪裝置可脫開以定位阻尼器并進行手動調節
? 帶電子激活和切斷功能的步進電機
? 免維護
? 智能適應旋轉角度，包括反饋調整
? 使用CASE Drive PC 工具進行免費配置
? 適合所有安裝位置
阻尼器驅動，24V，10Nm，SUT
電源 24 V~ ±20, 51 60 Hz
電源24V=±20
參數
旋轉角度最大95°
允許的阻尼軸 ? 8 16 mm, □ 6.5 12.5 mm
允許的阻尼軸（硬度） Max. 300 HV
工作噪音<30dB(A)
響應時間200ms
定位器控制信號 y 0 10 V, Ri
>100kΩ
位置反饋信號 y0 0 10 V； 負載>10kΩ
起始點 U0 0 或 10 V
控制范圍ΔU 10V
開關范圍 Xsh 200 mV
環境條件
允許環境溫度 –20 55 °C
允許環境濕度 < 95 rh，無凝露
建造
重量0.7公斤
外殼下部黑色，上部
黃色的
外殼材質 阻燃塑料
電源線 1.2 m 長，5 × 0.5 mm2
類型 描述
0313529001 用于調節順序的分程單元，安裝在單獨的接線盒中
0361977002 用于 M3R、M4R、MH32R/F、MH42R 的裝配材料，帶 ASM 105、115
0372145001 輔助轉換觸點，單個
0372145002 輔助轉換觸點，雙
0372286001 電位器，130Ω
0372286002 電位器，1000Ω
0372286003 電位器，5000Ω
0372300001 扭轉保護，長（230 mm）
0372301001 用于方端空心型材（x 15 mm）的主軸適配器，每包 10 件。
0372320001 六角扳手作為位置指示器的可視化
0372462001 CASE Drives PC 工具，用于通過計算機配置驅動器
ASM115SF132 ASM115SF152
