| 產品參數 |
| 檢測類型 | 光電采樣 |
| 任務時間(TM) | 20A |
| 診斷覆蓋率(DC) | 0％ |
| 品牌 | 倍加福 |
| 設備類型 | 多圈絕對值編碼器 |
| MTTFd | 150A |
| 空載電流 | 最大180mA |
| 可用前的時間延遲 | <250ms |
| 輸出碼 | 格雷碼 |
| 二進制碼 |
| 單穩態觸發時間 | 20±10μs |
| 單圈 | 可達16Bit |
| 多匝 | 14Bit | |
 | |
|
| 工業標準外殼 ?58 mm, 30 位，多匝, 數據傳輸速度高達 2 MBaud, 光隔離的 RS 422 ?接口, 嵌入式空心軸 |
一：功能性安全相關參數
MTTFd170 a
任務時間 (TM)20 a
L101,9 E 11 在 6000 rpm 和 20/40 N 軸向/徑向軸負載下
診斷覆蓋率 (DC)0
電氣技術規格
工作電壓5 V DC
空載電流大 120 mA
線性度±在 14 位時為 2 LSB，在 13 位時 ± 1 LSB，在 12 位時 ± 0.5 LSB
輸出碼格雷碼
Code course（計數方向）順時針遞減（順時針旋轉，code course 遞減）
接口
接口類型SSI
單穩態觸發時間20 ± 10 μs
分辨率
單圈14 Bit
總體解決方案14 Bit
傳輸速率0,1 ... 2 MBit/s
符合標準RS 422
連接
連接器類型 9416L (M23)，12 針
符合標準
防護等級DIN EN 60529，IP65
氣候測試DIN EN 60068-2-3，無冷凝
發射干擾EN 61000-6-4:2007
抗擾度EN 61000-6-2:2005
耐沖擊性DIN EN 60068-2-27，100 g，3 ms
抗振性DIN EN 60068-2-6，10 g，10 ... 2000 Hz
環境條件
工作溫度-40 ... 85 °C (-40 ... 185 °F)
存儲溫度-40 ... 85 °C (-40 ... 185 °F)
機械規格
材料外殼：帶粉末涂層的鋁材
法蘭：鋁
軸：不銹鋼
質量大約 460 g
旋轉速度大 12000 min -1
慣性力矩50 gcm2
起始扭矩< 5 Ncm
軸負載
軸向40 N
徑向110 N

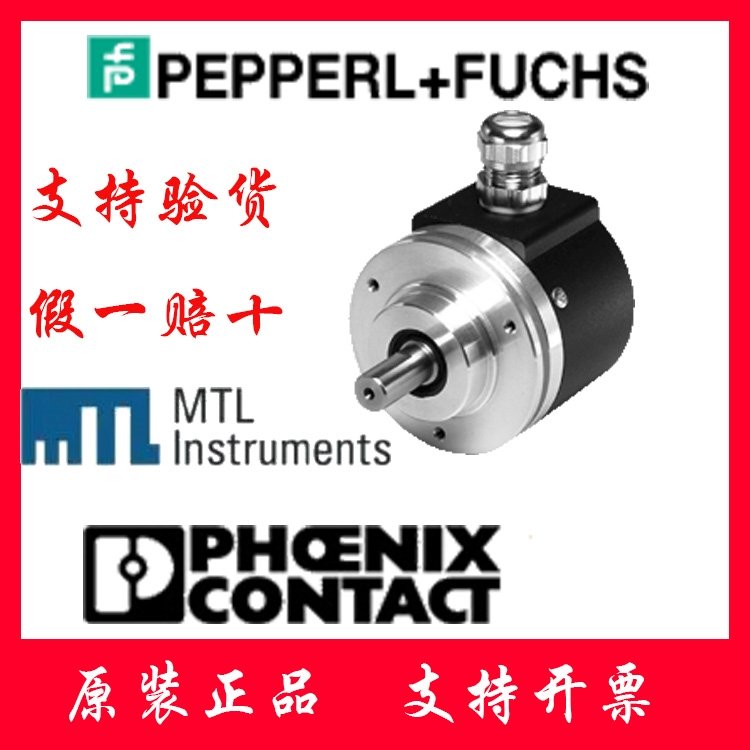

30位多匝倍加福AVM58N-011K1R0GN-1213多圈絕對值編碼器上海冠寧科技30位多匝倍加福AVM58N-011K1R0GN-1213多圈絕對值編碼器上海冠寧科技
