| 產品參數 | |||
|---|---|---|---|
| 品牌 | 四信 | ||
| 加工定制 | 是 | ||
| 種類 | 壓力 | ||
| 材料 | 金屬 | ||
| 材料物理性質 | 導體 | ||
| 制作工藝 | 集成 | ||
| 輸出信號 | 開關型 | ||
| 防護等級 | IP68 | ||
| 分辨率 | 0.1mm、0.2mm、0.5mm | ||
| 承水口徑 | Ф200 0.6mm 外刃口角度45° | ||
| 測量降水強度 | ≤4mm/min、在8mm/min 可以 | ||
| 誤差 | ±2（室內靜態測試，雨強為0.4mm/ | ||
| 開關容量 | DC，V≤12V，I≤500mA | ||
| 工作溫度 | -10~ 50℃（-14~ 122℉） | ||
| 外形尺寸 | 265×520mm | ||
| 數量 | 10000 | ||
| 可售賣地 | 全國 | ||
| 型號 | F-YL100 | ||
? ? ? ?四信物聯網的翻斗式雨量傳感器F-YL100是一種水文、氣象儀器，用以測量自然界降雨量，同時將降雨量轉換為以開關量形式表示的數字信息量輸出，以滿足信息傳輸、處理、記錄和顯示等的需要。?四信的翻斗式雨量傳感器是國內首先研制成功的0.2、0.5mm翻斗式雨量計，可用于國家水文、氣象站網雨量數據長期收集的雨量傳感器。?

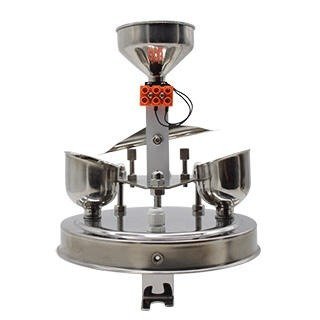

? ? ? ?翻斗式雨量傳感器的構造是由國際標準口徑Φ200mm承雨口組件、外筒、底座組件、機芯組件組成。機芯組件安裝在底座組件上，它包括：一體式支架、上漏斗、上翻斗、上翻斗傾角定位調節螺釘、梯級控釋漏斗、雙向翻板、計量翻斗、計量翻斗傾角定位調節螺釘、計數翻斗、干簧管、信號輸出端子等。
? ? ? ?翻斗式雨量傳感器工作原理：降雨時承水口收集的雨水，經過上筒（漏斗），注入計量翻斗——翻斗是用工程塑料注射成型的用中間隔板分成兩個等容積的三角斗室。它是一個機械雙穩態結構，當一個斗室接水時，另一個斗室處于等待狀態。當所接雨水容積達到預定值0.2mm時，由于重力作用使自己翻倒，人字形翻板的刃口跟隨翻斗運動只需跨越2ω（約為6度）的延轉角即可完成承水斗之間的降水切換任務，并且阻檔桿在翻斗完成換水任務后的下半個周期內驅動翻板復位，再次使翻板刃口穩定的停靠于降雨水柱外側的臨界點位置；當其接水量達到預定值時，又自己翻倒，處于等待狀態，降水持續則重復上述過程。在翻斗側壁上裝有磁鋼，它隨翻斗翻動時從干式舌簧管旁?huà)呙瑁垢墒缴嗷晒芡〝?。即翻斗每翻倒一次，干式舌簧管便接通一次送出一個開關信號（脈沖信號）。
? ? ? ?翻斗式雨量傳感器符合下列規范及標準要求；
? ? ??SL61-2003水文自動測報系統規范；
? ? ? GB11831-2002水文測報裝置遙測雨量計；
? ? ??GB21978-2014降雨量觀測儀器第2部分：翻斗式雨量傳感器。
? ? ? ?F-YL100翻斗式雨量傳感器適用于氣象臺（站）、水文水利測站、農林、國防、高速公路、鐵路等有關部門用于精確測量降雨量、降水強度、降水起止時間。
●?技術參數
| 項目 | 內容 | |||||||||||||
| 分辨率 | 0.1mm、0.2mm、0.5mm | |||||||||||||
| 承水口徑 | Ф200 0.6mm?外刃口角度45° | |||||||||||||
| 測量降水強度 | ≤4mm/min、在8mm/min?可以工作 | |||||||||||||
| 輸出接口 | 輸出信號為單干式舌簧管通斷,?可定制雙干式舌簧管通斷 | |||||||||||||
| 誤差 | ±2（室內靜態測試，雨強為0.4mm/min、2.0mm/min、4.0mm/min） | |||||||||||||
| 開關容量 | DC，V≤12V，I≤500mA | |||||||||||||
| 平均無故障工作時間 | ≥50000?小時 | |||||||||||||
| 備注 | 產品分普通型、簡易型兩種，普通和簡易的區別主要為高度和材質區別，技術參數同樣滿足 | |||||||||||||
●?物理特性
| 項目 | 內容 | |||||||||||||
| 外殼 | 金屬外殼，保護等級標準IP68 | |||||||||||||
| 外形尺寸 | ф265×520mm | |||||||||||||
| 重量 | 約3Kg(不包括包裝) | |||||||||||||
●?其他參數
| 項目 | 內容 | |||||||||||||
| 工作溫度 | -10~ 50℃（-14~ 122℉） | |||||||||||||
| 儲存溫度 | -40~ 85℃（-40~ 185℉） | |||||||||||||
| 相對濕度 | 95(無凝結) | |||||||||||||
●?訂購信息
