| 產品參數 | |||
|---|---|---|---|
| 型號 | UCE-IPT00-E14S-HFZ | ||
| 感應方式 | 光電傳感 | ||
| 感應距離 | 0.1 | ||
| 光源 | InfraredLED | ||
| 連接方法 | 電纜 插頭 | ||
| 最小工作溫度 | -40 | ||
| 最大工作溫度 | 85℃ | ||
| 長度 | 25 | ||
| 寬度 | 26 | ||
| 高度 | 28 | ||
| IP等級 | 65 | ||
| 工作電源電壓 | 220 | ||
| 包裝 | 盒裝 | ||
| 最小包裝量 | 1 | ||
| 品牌 | POSITAL fraba博思特 | ||
產品特點：
1區防爆，通過ATEX認證；
增量輸出，脈沖可調節；
可編程；
高防護等級，嚴密防水，防塵；
使用方法：
接觸安裝，詳細細節，請參照說明書，注意電壓范圍
使用場合：
增量測量場景；石油，天然氣等易燃易爆等惡劣環境工控下，均可使用。

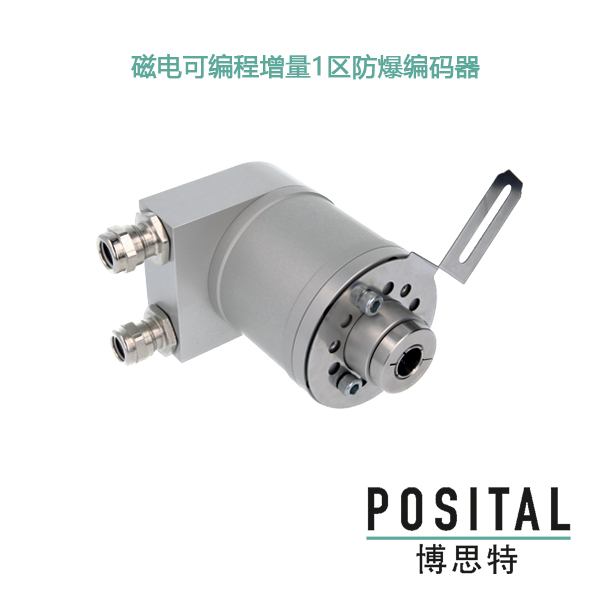

.jpg)
電氣數據
電源電壓4.75 – 30 VDC
功耗≤140mA @ 5V DC, ≤70mA @ 10V DC, ≤40mA @ 24V DC
功耗≤ 1.0 W
啟動時間< 1 s
最小負載電阻120 Ω
反極性保護是
短路保護是
EMC:發射干擾DIN EN 61000-6-4
EMC:抗干擾DIN EN 61000-6-2
MTTF280 years @ 40 °C
傳感器
技術磁性
精度 (INL)±0.0878°（≤12位）
Duty Cycle180° ± 27° (速度> 100RPM)
Phase Angle90° ± 14° (速度> 100RPM)
環境規格
外殼防護等級 (軸)IP66/IP67
外殼防護等級 (外殼)IP66/IP67
工作溫度-40 °C (-40 °F) - 70 °C ( 158 °F)
濕度98相對濕度, 無凝結狀態
機械數據
連接帽材料鋁
外殼材料鋁
外殼涂層陽極氧化
法蘭形式盲孔, ? 78mm ATEX
法蘭材料鋁
軸的類型盲孔, 深度 = 30 mm
軸的直徑? 14 mm (0.55")
轉子轉動慣量≤ 35 gcm2 [≤ 0.2 oz-in2]
摩擦力矩≤ 5 Ncm @ 20 °C, (7.1 oz-in @ 68 °F)
最高機械速度≤ 3000 1/min
耐沖擊性≤ 100g (11毫秒半弦波, EN 60068-2-27)
耐振動性≤ 10 g (10 Hz – 2000 Hz, EN 60068-2-6)
長度134 mm (5.28")
重量1090 g (2.40 lb)
最大軸向/徑向 錯位靜止 ± 0.3 mm /± 0.5 mm; 動態 ± 0.1 mm /± 0.2 mm
電氣連接
連接方向徑向
連接類型2 × 悶頭，徑向
電氣連接
ApprovalCE ATEX Zone 1 & 21 (Oil Gas)
連接計劃
信號密碼數
GND1
Power Supply2
A3
/A4
B5
/B6
Z7
/Z8
