| 產品參數 | |||
|---|---|---|---|
| 開關量模塊 32路干接點信號轉tcp/ip以太網絡 康耐德遠程io采集輸入輸出 品牌 | 康耐德 | ||
| 包裝清單 | 采集模塊 說明書 接線端子 | ||
| 傳輸距離 | 100m | ||
| 電源 | 9V~24VV | ||
| 端口 | DI×16 DO×16(電平 脈沖計數) | ||
| 功率 | <1wW | ||
| 貨源類別 | 現貨 | ||
| 網絡介質 | 有線 | ||
| 網絡協議 | ModbusTCP | ||
| 顏色 | 黑色 | ||
| 上市時間 | 2006 | ||
| 最快出貨時間 | 1-3天 | ||
| 發票 | 提供發票 | ||
| 售后服務 | 全國聯保 | ||
| 特色服務 | 支持定制開發 | ||
| 可售賣地 | 全國 | ||
| 型號 | KDDA0A0AF6 | ||
.jpg)

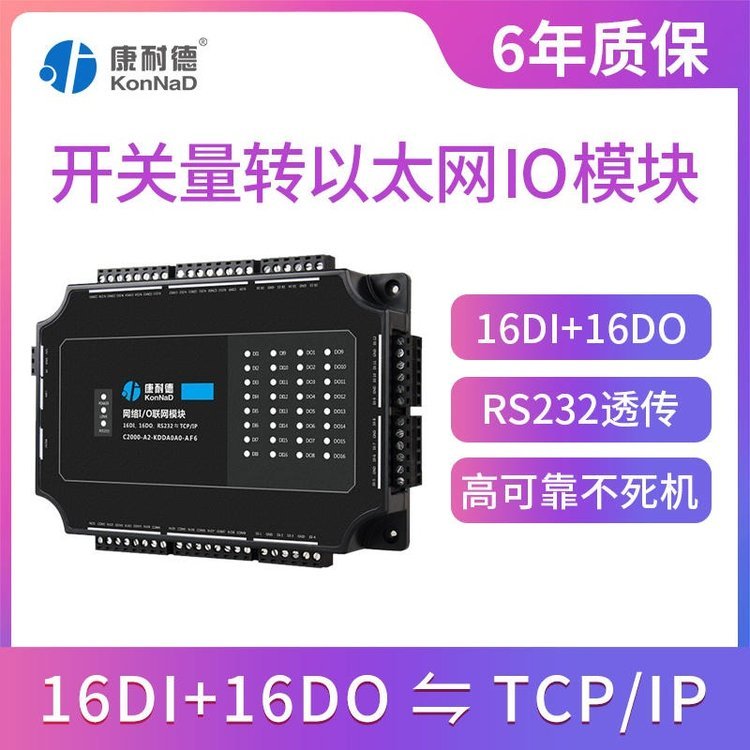

產品功能
以太網口
標準 Modbus TCP 協議
支持標準 Modbus TCP 協議，自由組態，可與大多數的PLC、HMI、SCADA 等系統無縫對接
支持 TCP Server/Client 模式
Server 模式支持 10 臺上位機同時連接
DI * 16
輸入模式：電平 脈沖計數
接口類型：干接點
DI 主動上傳
DI 狀態一經改變，模塊便立即主動上傳 1 條數據到與其建立連接的對端設備，無需上位機查詢，實現客戶對輸入變化的實時監測
DO * 16
輸出模式：電平 脈沖
輸出類型：A 型電子繼電器
向下串行接口
RS232 透傳
自帶下行串口，支持串口與以太網口雙向透明傳輸
產品特點
DI 主動上傳
DI 狀態一經改變，模塊便立即主動上傳 1 條數據到與其建立連接的對端設備，無需上位機查詢，實現客戶對輸入變化的實時監測
透傳
自帶下行串口，支持串口與以太網口雙向透明傳輸
多路 DI/DO 支持
支持多路 DI / DO信號采集及輸出功能，滿足多點位開關量采集、控制需求
技術參數
| 類別 | 參數名稱 | 規格 |
|---|---|---|
| DI 輸入 | DI 路數 | 16 |
| 連接端 | 鳳凰端子 | |
| 接口類型 | 干接點 | |
| DI 輸入模式 | 電平 脈沖計數 | |
| 數字濾波時間間隔 | 6個采樣周期 | |
| 采集頻率 | 1kHz | |
| DO 輸出 | DO 路數 | 16 |
| 連接端 | 鳳凰端子 | |
| DO 輸出類型 | A 型電子繼電器 | |
| DO 輸出模式 | 電平 脈沖 | |
| 觸點容量 | 30V/1.35A | |
| 網絡 | 網口數量 | 1 |
| 速度 | 10/100M | |
| 傳輸距離 | 100 米 | |
| 通信協議 | 標準 Modbus TCP 協議 | |
| 協議模式 | 支持 TCP Server/Client 模式 | |
| 向下串行接口 | 串口類型 | RS232 |
| 端口數量 | 1 | |
| 連接端 | DB9 | |
| 級聯/透傳 | RS232 透傳 | |
| 電源 | 電源連接端 | 鳳凰端子 |
| 輸入電壓 | 9~27VDC | |
| 電流 | 760mA @ 12VDC | |
| 物理特征 | 尺寸 | 184*124*32.5mm |
| 安裝方式 | 定位孔安裝 | |
| 工作環境 | 工作溫度 | -40℃ ~ 85℃ |
| 存儲溫度 | -60℃ ~ 125℃ | |
| 相對濕度 | 5 ~ 95 RH 不凝露 |
產品規格及外觀
unit: mm (inch)
.jpg)
注：僅用于表明產品尺寸，端口等細節請以實際產品為準
安裝方式
.jpg)
.jpg "開關量模塊32路干接點信號轉tcp\/ip以太網絡康耐德遠程io采集輸入輸出")
