產品功能
向上串行接口
Modbus RTU 協議
支持標準 Modbus RTU 協議，自由組態，可與大多數的
PLC、HMI、SCADA 等系統無縫對接
DI * 2
輸入模式：電平 脈沖計數
接口類型：干接點
DO * 8
輸出模式：電平 脈沖
輸出類型：A 型繼電器
高可靠性
全端口保護
全端口過流、過壓、反接、錯接保護，避免因接錯線導致設備損壞
高等級防雷
產品采用 3 重防雷硬件，抵御 2kV/1kA（8/20μs 電流波）
寬溫濕度工作
-40℃ ~ 85℃ 工作溫度
5 ~ 95 RH 工作濕度
防潮、防塵、防腐
采用特殊保護工藝，適用于冷鏈倉儲、粉塵車間、化工廠等極端環境
穩定可靠不死機
硬件采用雙看門狗設計，設備穩定可靠不死機，軟件看門狗集成，異常自動復位，保障系統運行
RTOS 實時操作系統
響應及時，處理高效，運行可靠
技術參數
| 類別 | 參數名稱 | 規格 |
|---|---|---|
| DI 輸入 | DI 路數 | 2 |
| 連接端 | 鳳凰端子 | |
| 接口類型 | 干接點 | |
| DI 輸入模式 | 電平 脈沖計數 | |
| 數字濾波時間間隔 | 6個采樣周期 | |
| 采集頻率 | 1kHz | |
| DO 輸出 | DO 路數 | 8 |
| 連接端 | 鳳凰端子 | |
| DO 輸出類型 | A 型繼電器 | |
| DO 輸出模式 | 電平 脈沖 | |
| 觸點容量 | 30V/3A | |
| 向上串行接口 | 串口類型 | RS485 |
| 端口數量 | 1 | |
| 連接端 | 鳳凰端子 | |
| 通訊協議 | Modbus RTU 協議 | |
| 電源 | 電源連接端 | 鳳凰端子 |
| 輸入電壓 | 9~27VDC | |
| 電流 | 80mA @ 12VDC | |
| 物理特征 | 尺寸 | 75*105*30mm |
| 安裝方式 | 定位孔/導軌安裝 | |
| 工作環境 | 工作溫度 | -40℃ ~ 85℃ |
| 存儲溫度 | -60℃ ~ 125℃ | |
| 相對濕度 | 5 ~ 95 RH 不凝露 |
指示燈
| 類別 | 指示燈 | 說明 | 含義 |
|---|---|---|---|
| DI 輸入 | DIx | 開關量輸入指示燈（干接點） | 常亮：閉合 |
| 熄滅：斷開 | |||
| DO 輸出 | DOx | 開關量輸出指示燈 | 常亮：閉合 |
| 熄滅：斷開 | |||
| 向下串行接口 | RXD | RS485 數據接收指示燈 | 常亮：RS485 線路故障，請檢查 RS485 線路正負極是否接反 |
| 閃爍：RS485 端口正在接收數據 | |||
| 熄滅：RS485 端口未接收數據 | |||
| TXD | RS485 數據發送指示燈 | 閃爍：RS485 端口正在發送數據 | |
| 熄滅：RS485 端口未發送數據 | |||
| 電源 | PWR | 電源指示燈 | 常亮：設備供電正常 |
| 熄滅：設備未通電或供電異常，請檢查電壓是否為 9~27VDC | |||
| 運行 | RUN | 設備運行指示燈 | 常亮：程序異常 |
| 閃爍：運行正常，間隔 1s 閃爍 | |||
| 熄滅：程序異常 |
端口說明
| 類別 | 端口 | 說明 | 建議線材 |
|---|---|---|---|
| DI 輸入 | DIx | 數字量信號輸入端 | RVV 2*0.5 |
| GND | 干接點輸入公共端 | RVV 2*0.5 | |
| DO 輸出 | N.Ox | 數字量信號輸出常開端 | RVV 2*1.0 |
| COMx | 數字量信號輸出公共端 | RVV 2*1.0 | |
| 向上串行接口 | 485 、485- | RS485 正極、RS485 負極（向上） | RVSP 2*0.5 |
| 電源輸入 | VS 、GND | 電源輸入正極、電源輸入負極 | RVV 2*1.0 |
| PE | 用于設備可靠接地，防雷 | RVV 2*0.5 |
保護數據
防雷等級保護
2kV/1kA
過壓過流保護
電源： 30V/750mA
RS485： 30V/100mA
DI： 30V/100mA
DO： 30V/3A

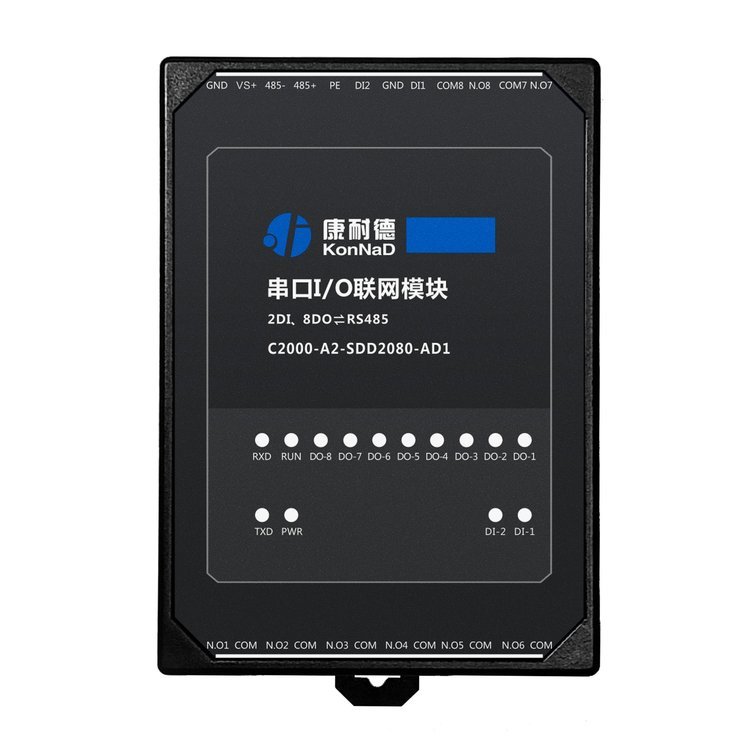

產品規格及外觀
unit: mm (inch)
.jpg)
注：僅用于表明產品尺寸，端口等細節請以實際產品為準
