| 產品參數 | |||
|---|---|---|---|
| 品牌 | 法登/VATTEN | ||
| 產品特性 | 調節性能好 | ||
| 結構形式 | 垂直板式 | ||
| 3C閥門類別 | 工業 | ||
| 加工定制 | 是 | ||
| 連接形式 | 對夾 | ||
| 適用介質 | 水 | ||
| 壓力環境 | 常壓 | ||
| 工作溫度 | 常溫 | ||
| 標準 | *** | ||
| 流動方向 | 雙向 | ||
| 驅動方式 | 電動 | ||
| 零部件及配件 | 執行器 | ||
| 類型(通道位置) | 二通式 | ||
| 口徑 | DN40-300 | ||
| 公稱通徑 | DN40-300 | ||
| 安裝尺寸 | DN40-300 | ||
| 規格 | VT1AEW11A | ||
| 可售賣地 | 全國 | ||
| 用途 | 疏水 | ||
| 材質 | 球墨鑄鐵 | ||
| 型號 | VT1AEW11A | ||

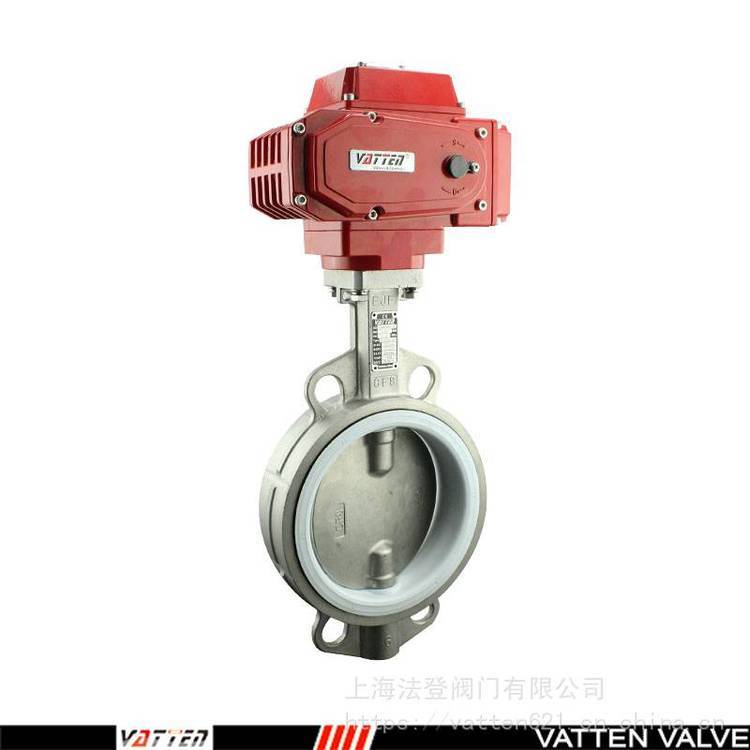

不銹鋼電動對夾蝶閥，防腐蝕抗氧化對夾蝶閥，上海法登閥門
氣動蝶閥是由氣動執行器和蝶閥組成。結構簡單，體積小重量輕，易安裝操作方便，也可調節流量介質，流體阻力較小，具有優良的密封性能，使用壽命長。由橡膠密封蝶閥和碳鋼或不銹鋼閥板、閥桿構成。適用于溫度≤80～120℃如食品、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。
對夾式蝶閥結構簡單、體積小、重量輕，只由少數幾個零件組成。而且只需旋轉90°即可快速啟閉，操作簡單，同時該閥門具有良好的流體控制特性。蝶閥處于完全開啟位置時，蝶板厚度是介質流經閥體時的阻力，因此通過該閥門所產生的壓力降很小，故具有較好的流量控制特性，蝶閥體積小，占用空間小。密封性好，具體 的時候，還是根據介質、溫度、壓力等來選型，對夾式蝶閥的安裝是用雙頭螺栓將閥門連接在兩管道法蘭之間。
?蝶閥構成部件主要由閥體、閥桿、閥芯和閥座組成。閥體呈圓筒形，軸向長度短，內置蝶板。
結構特點：
? ? ? ?1、蝶閥具有結構簡單、體積小、重量輕、材料耗用省，安裝尺寸小，開關迅速、90°往復回轉，驅動力矩小等特點，用于截?cái)?、接通、調節管路中的介質，具有良好的流體控 制特性和關閉密封性能。
? ? ? 2、蝶閥可以運送泥漿，在管道口積存液體少。 低壓下，可以實現良好的密封。 調節性能好。
? ? ? 3、蝶板的流線型設計，使流體阻力損失小，可謂是一種節能型產品。
? ? ? 4、閥桿為通桿結構，經過調質處理，有良好的綜合力學性能和抗腐蝕性，抗擦傷性。蝶閥啟閉時閥桿只作旋轉運動而不作升降運行，閥桿的填料不易破壞，密封可靠。與蝶板錐銷固定，外伸端為防沖出型設計，以免在閥桿與蝶板連接處意外斷裂時閥桿崩出。
以上僅供參考
