| 產品參數 | |||
|---|---|---|---|
| 品牌 | 重慶宇通儀表 | ||
| 產品特性 | 隔離器 | ||
| 是否進口 | 否 | ||
| 產地 | 重慶 | ||
| 安裝方法 | 導軌安裝 | ||
| 傳輸精度 | ±0.1 | ||
| 加工定制 | 是 | ||
| 適用范圍 | 安全隔離 | ||
| 輸出負載 | 0~800Ω | ||
| 規格 | 12.7×119.3×115.5(mm) | ||
| 供電電壓 | 24VDC | ||
| 可售賣地 | 全國 | ||
| 類型 | 安全隔離 | ||
| 型號 | TC-ZT33 | ||
品牌介紹：
宇通儀表在工業過程信號處理領域歷經30年歷史，是中國儀器儀表行業協會理事單位，并主持起草了安全柵、溫度變送器，安全柵等標準。數百萬臺產品生產積累的工藝及技術在工業過程信號處理領域得到大量應用和認可。在澳大利亞建立的產品研發基地正致力于出產功耗 體積更小、安全性更強、性能更穩定的工業過程信號處理儀表。產品用于工業自控系統中各種信號的安全隔離、配電、轉換、分配、報警設定等功能要求；在電力、化工、石化、建材、冶金、造紙、制藥、環保、機械制造等行業，都獲得了普遍應用。
TC(?ZT))系列概述：
??TC-ZT 用于熱電偶或熱電阻信號輸入，經過隔離，轉換為標準的電流信號輸出至控制系統或其它儀表。按不同的接線方式切換熱電偶、熱電阻輸入信號。可以組態設定輸入類型（分度號）或量程范圍。組態參數僅為信號（或分度號）、零點、滿度 3 項，可在丌通電狀態下進行。正確使用后精度優于 0.03FS。輸入開路或短路，組態的缺省值為輸出>22mA。也可以組態重設。
功能及特點：
◆輸入熱電阻量程范圍 10Ω~400Ω， 小分辨率±2mΩ，穩定性±3mΩ。三線輸入方式補償引線誤差，≥50℃量程（Pt100）時，附加誤差≤±0.02℃。
◆熱電偶輸入電壓范圍 4~80mV， 小分辨率±1μV，穩定性±2μV。冷端補償附加誤差≤±1℃。
◆輸出電流信號 4~20mA 或 0~20mA。
◆輸出自適應負載 0~300Ω (出廠默認)，可達 0~800Ω。輸出電流的高限為25mA。負載變化誤差<±2μ a/300Ω，負載開路對另一路輸出的影響<±2μ a。（多路輸出若有一路輸出不使用時，該路輸出端子應短路為0Ω，可使電源電流降為0Ω 負載時的工作電流）。
◆供電范圍 20~42VDC 或 15~42VDC 可選
◆熱電偶或熱電阻輸入隔離器的儀表面板有 LCD 液晶顯示型和 LED 背光指示型可供選擇。LCD 可顯示輸入值、輸出值，或者是用戶要求顯示的工位號。如果不帶液晶顯示，其儀表面板采用 LED 背光設計。面板上不設電源指示燈，電源指示被印制在該儀表面板上的型號替代。通電，面板上的型號經過 LED 背光就會發亮。
◆卡裝式結構，采用標準的 35mmDIN 導軌卡式安裝, 螺絲端子，接線由M3螺絲緊固連接。

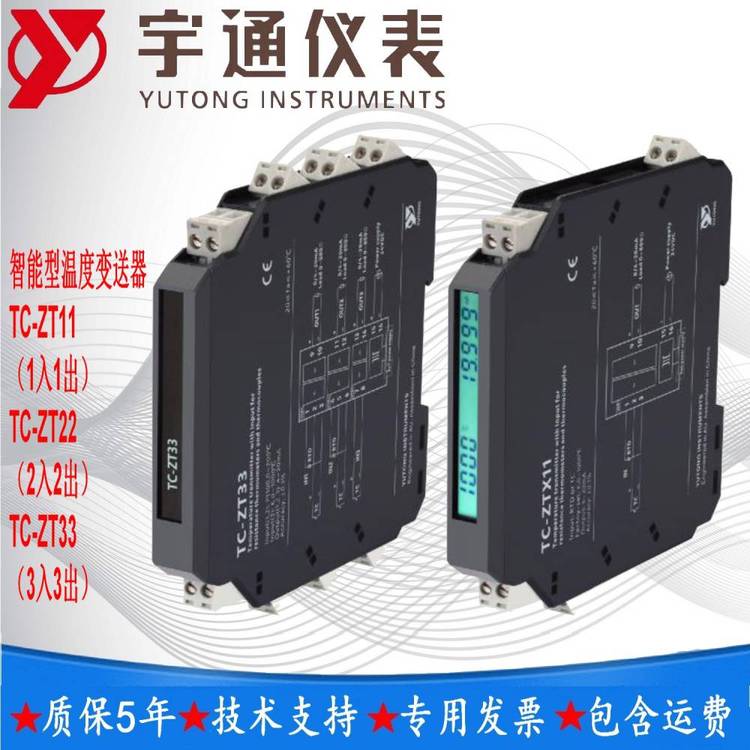

名稱 | 型號 | 通道 | 說明 | 輸入信號 | 輸出信號 |
智能型溫度變送器 | TC-ZT11 | 1入1出 | 用于熱電偶或熱電阻信號輸入，經過隔離，轉換為標準的電流信號輸 | 1、熱電阻 Pt100，Cu50，Cu100 等 | 4~20mA、0~20mA、或其它特殊 |
TC-ZT22 | 2入2出 | ||||
TC-ZT33 | 3入3出 |
宇通儀表TC系列隔離器：
