| 產品參數 | |||
|---|---|---|---|
| 品牌 | 達泰 | ||
| 產品特性 | 穩定 | ||
| 是否進口 | 否 | ||
| 產地 | 陜西西安 | ||
| 加工定制 | 是 | ||
| 產品用途 | 實現開關量信號收集及傳輸。 | ||
| 規格 | 200*400*500mm(機箱) | ||
| 波特率 | 可選9600bps/19200/38400bps | ||
| 無線傳輸距離 | 10KM | ||
| 認證 | ISO9001 | ||
| 名稱 | 點對點無線開關量信號傳輸裝置 | ||
| 序列號 | 210625-9 | ||
| 可售賣地 | 全國 | ||
| 型號 | DTD122HY系列 | ||
聲明：報價為無線傳輸距離10米的產品價格，不含其他配件及稅運。每款產品功能距離不同，價格不同，咨詢產品請聯系我司產品經理。
焦化廠除塵系統無線技改方案
特別聲明：文章及方案圖片皆為達泰電子原創，轉載請標明出處。
一、產品介紹

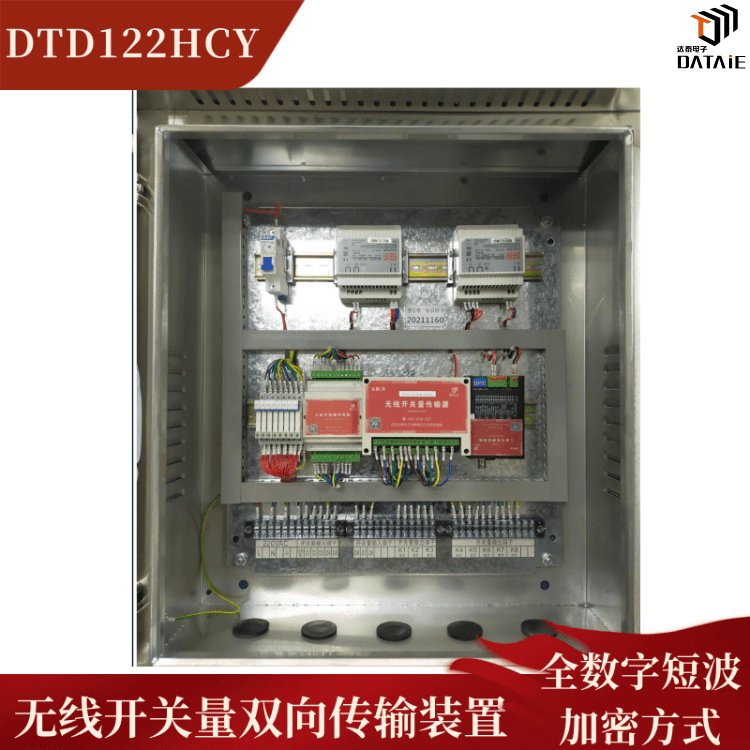

1. 達泰1系工業級開關量信號無線傳輸器-DTD122HY
達泰1系工業級無線雙向開關量信號傳輸裝置DTD122HY實現點對點的無線開關信號遠傳功能，通過無線信號發射器和無線信號接收器代替了有線信號傳輸導線，發射端4-16路無源開關觸點或者0-24VDC電壓信號輸入，與接收端提供4-16路OC門輸出信號，直接驅動24VDC直流繼電器，與發射端信號逐一對應。還可以選用雙向開關量傳輸終端DTD112H，每個終端有4-8DI/4-8DO，兩端的模塊輸入和輸出相互對應。
DTD120H及DTD122H通過無線方式傳輸工業現場的開關量信號，可以接入繼電器、警示燈、PLC或DCS等設備。無線可靠傳輸距離可達50公里，既可以實現點對點通信，也適合于點對多點而且分散不便于挖溝布線等應用場合，不需要編寫程序，不需要布線，一般電工就可以調試使用。
.jpg)
無線除塵系統，推焦車除塵，無線開關量信號傳輸器，無線開關量收發模塊，工業無線通信模塊,西安達泰電子,工廠無線技改
2. DTD122HY產品選型
.jpg)
二、應用場景
1. 監控中心PLC遠程控制現場推焦車除塵風機高低速運轉
中國平煤神馬集團許昌首山焦化有限公司現場有兩臺移動工作的推焦車，每臺推焦車各裝有一個旋轉按鈕。現需要在監控中心遠程控制地面除塵風機高速和低速運轉，推焦車與監控中心距離約為 500 米。
由于近年來國家對重工業工廠的環保要求愈加嚴格，就必須要對推焦車定期做除塵維護。這些都是通過工人用對講機的方式進行手動控制。這種方式很不安全，在監控中心無法實時監測到推焦車的工作情況，信息反饋不及時。對于移動工作的推焦車，又不適合布線的方式。即使布線其磨損率極大，導致后期維護費用劇增，且極易出現安全事故。
根據這種情況，我司plc無線通訊技術人員決定采用DTD110HC無線開關量信號傳輸器來解決這一問題。
給每臺推焦車安裝一塊無線開關量傳輸器發射端，把旋轉按鈕的高速和低速信號線分別接入對應端口。無線開關量傳輸器接收端安裝在監控中心可控制地面除塵風機動作的西門子 S7-300 PLC 上。從而實現監控中心對于現場推焦車除塵風機運轉工作狀態的遠程指揮功能。
無線除塵系統，推焦車除塵，無線開關量信號傳輸器，無線開關量收發模塊，工業無線通信模塊,西安達泰電子,工廠無線技改
2. 推焦車與地面除塵站之間無線通訊
在給南京鋼鐵做的無線技改項目中，焦爐內開始加煤時，需要推焦車和裝煤車配合完成作業，在這過程中會產生大量煙塵，造成環境污染及健康隱患，需要借助除塵站對加煤時產生的煙塵進行處理（地面除塵站主要是在焦爐裝煤、推焦過程中對煙塵收集），由于除塵管道裝有變頻風機，一般給焦爐加煤過程中會用到除塵風機的高速運轉，不加煤時，除塵風機在低速運轉。用戶考慮采用無線方式控制除塵風機高低速運轉。將每臺推焦車以及控制室端均安裝一臺西安達泰提供的DTD112HUY開關量無線傳輸裝置，實現在地面除塵站內收到推焦車風機運轉信號后，除塵風機啟動相應信號，同時該推焦車上會獲取到反饋信號，使整體通訊鏈路更具安全性。該項改造可縮短現場人員溝通周期，實現產線內多工序的高效協同作業。
三、無線方案的好處
1.?節省改造周期，無需大型施工：免除布線維護困擾，一天之內就可以輕松的完成改造并達到通訊穩定性要求。
2.?安裝簡單，無需編程：無線通訊終端只需要接入信號并供給電源即可開始使用。普通電工就可以完成安裝。
3.?數據傳輸可靠，全數字無線加密傳輸：通訊協議進行了再次加密處理。
4.?無運行費用，無需插卡：后期在使用過程中，不需要支付任何無線設備運營費用。
5.?售后服務：具有20年工業現場調試經驗的無線通訊團隊，為產品提供技術支持與售后服務。
無線除塵系統，推焦車除塵，無線開關量信號傳輸器，無線開關量收發模塊，工業無線通信模塊,西安達泰電子,工廠無線技改
四、成功案例
山東石橫特鋼控股集團有限公司，推焦車控制除塵風機
新疆昌吉天翼焦化廠，電機遠程控制
山東省淄博市傅山焦化廠，調節器閥門控制，
平煤神馬集團許昌首山焦化廠，推焦車控制除塵風機
山東省淄博市傅山焦化廠，調節器閥門控制
河北邯鄲鋼鐵焦化，天車和地面的控制室之間
中鋼集團邢臺軋軌廠，行車上接近開關通過無線傳到手持機
上海寶鋼，天車上的8個報警信號4個不同地方接收，100M
赤峰遠聯鋼廠，鼓風機高壓變頻器遠程無線調速系統，2公里
寧波鋼鐵有限公司，壓力閥門一發兩收，1公里（多項目使用）
南鋼集團，推焦車與地面除塵系統無線通訊
