| 產品參數 | |||
|---|---|---|---|
| 品牌 | 達泰 | ||
| 產品特性 | 穩定可靠 | ||
| 是否進口 | 否 | ||
| 產地 | 陜西西安 | ||
| 加工定制 | 是 | ||
| 產品用途 | 焦爐推焦裝煤信號系統無線改造 | ||
| 規格 | 200*400*500mm(L*W*H)/定制 | ||
| 抗干擾能力 | 工業級高抗干擾EMI單元 | ||
| 傳輸方式 | 全數字加密無線傳輸方式 | ||
| 傳輸信號 | 模擬量信號&開關量信號 | ||
| 無線傳輸距離 | 3KM | ||
| 序列號 | 240728-3 | ||
| 特殊說明 | 價格隨原材料市場行情浮動 | ||
| 可售賣地 | 全國 | ||
| 型號 | DTD110FHY系列 | ||

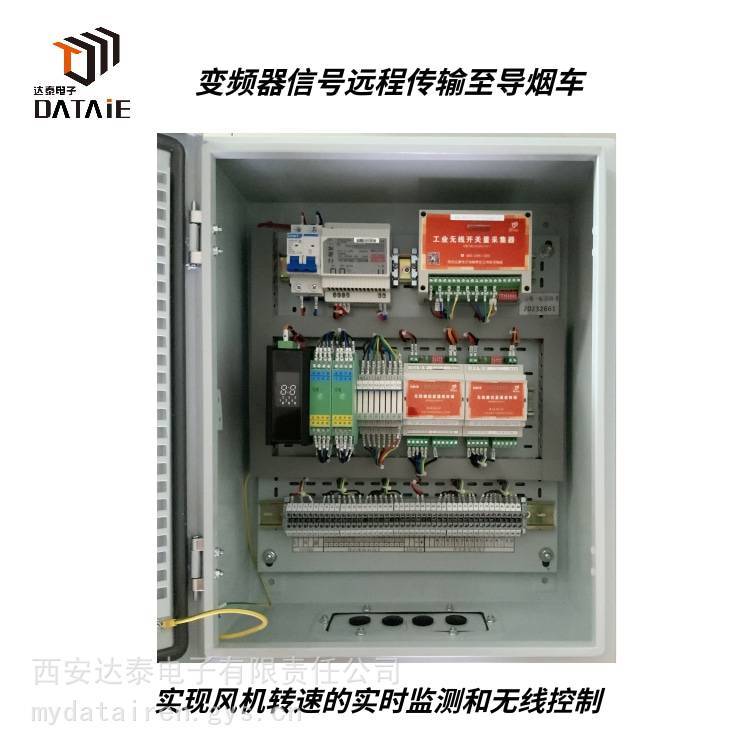

焦爐推焦裝煤信號系統無線改造（內蒙古某煉焦廠區項目簡報）
.jpg)
特別聲明：文章及方案圖片皆為達泰電子原創，轉載請標明出處。
一、改造背景及需求
現階段，煉焦車間地面站推焦、裝煤風機啟、停信號是由焦爐導煙車操作工、攔焦車操作工通過對講機通知地面站操作工進行操作。
根據實際作業情況，存在以下安全及環保風險：推焦、裝煤風機頻率是否達到要求還需導煙車司機、攔焦車司機用對講機與地面站操作工口頭對接。存在風機未啟動或頻率達不到要求進行推焦或裝煤作業時系統管道煤氣聚集，發生閃爆安全隱患及環保風險；
鑒于以上安全及環保問題，提出對焦爐區域3臺導煙車和2臺攔焦車與除塵風機啟、停信號系統進行以下改造試驗：在導煙車、攔焦車駕駛室內安裝相應設備，所有啟、停風機操作在導煙車、攔焦車駕駛室內進行，同時還能顯示風機頻率并具有存儲記錄功能，以此安全、快捷、智能的完成生產任務。
二、產品介紹
達泰1系混合信號無線傳輸裝置-DTD110FHCY，發射終端同時采集標準4-20mA電流信號和開關量信號，并通過全數字無線加密傳輸方式，傳送給遠端的無線通訊接收裝置。裝置的接收終端在收到發射端的信號后立即處理，輸出多路繼電器開關及4-20mA電流信號， 可以接入顯示儀表、PLC或DCS等設備并驅動電磁閥、變頻器等執行機構。全數字無線加密傳輸方式，確保數據安全可靠；不用插卡，無運行費用，可以穿過障礙，繞過阻擋物，工廠省去挖溝布線的時間，直接代替線纜省去后期維護線纜的費用。在使用時，外接220V電源并接入對應信號線即可實現混合信號的無線通訊。（野外使用，可采用太陽能供電方式）
主要應用場合與行業：產品廣泛應用于水泥，冶煉，發電，煤炭，化工等復雜惡劣的工業場合，平均連續使用壽命超過8年以上。工業級遠距離無線傳輸裝置可以實現的功能有：實時監測山上水池液位的變化；自動控制水泵的啟停；堆取料機、卸料車等移動大型機器的就地控制站與PLC之間的無線通訊；推焦車、攔焦車、熄焦車之間的無線互鎖功能；推焦車除塵系統的無線控制。
三、產品選型
達泰1系混合信號無線傳輸裝置-DTD110FHY
四、無線解決方案
由于現場導煙車和攔焦車都屬于移動車輛且距離除塵風機控制室直線距離在1km左右，中間有房屋遮擋，故采用工業無線通訊方式可以方便快捷的幫客戶解決問題。通過西安達泰電子PLC無線通訊專家團隊研究后決定采用達泰DTD110FHCY點對點混合信號無線傳輸裝置來完成本次無線技改，可同時傳輸模擬量和開關量信號，廠區建議使用距離為1km，無線通訊方案分為兩部分完成。
【一階段無線技改】
解決3臺導煙車操作室與裝煤除塵風機控制室之間3發1收無線技改。分別在3臺導煙車操作室內安裝一臺達泰DTD110FHCY-T混合信號無線傳輸發射裝置，每臺發射裝置上配備一個觸摸屏實時顯示裝煤車變頻器頻率值并配有提升按鈕和下降按鈕；在風機控制室端安裝1臺達泰DTD110FHCY-R無線混合信號傳輸接收裝置，用于采集變頻器頻率、提升及下降繼電器輸出信號，并具備無線信號中斷后的聲光報警功能。完成功能如下：
1）當導煙車發出上升或者下降指令，接收端接收信號啟動或者關閉變頻器，同時導煙車接收變頻器的信號反饋，進行信號鎖定。導煙車可實時查看變頻器頻率；
2）當導煙車發生信號中斷或者通訊異常，顯示屏會相應提示；
3）當接收端信號中斷，會自動聲光報警。
無線通訊方案示意圖?
【二階段無線技改】
解決2臺攔焦車操作室與出焦風機控制室之間2發1收無線技改。分別在2臺攔焦車操作室內安裝一臺達泰DTD110FHCY-T混合信號無線傳輸發射裝置，每臺發射裝置上配備一個觸摸屏實時顯示出焦高壓變頻器頻率值并配有提升按鈕和下降按鈕；在風機控制室端安裝1臺達泰DTD110FHCY-R無線混合信號傳輸接收裝置，用于采集變頻器頻率、提升及下降繼電器輸出信號，并在無線信號中斷后發出聲光報警信號。完成功能如下：
1）當攔焦車發出爐門開啟或者關閉指令，接收端接收信號啟動或者關閉變頻器，同時攔焦車接收變頻器的信號反饋，進行信號鎖定。攔焦車可實時查看變頻器頻率；
2）當攔焦車發生信號中斷或者通訊異常，顯示屏會相應提示。
3）當接收端信號中斷，會自動聲光報警。
無線通訊方案示意圖?
五、無線方案的好處
1.?節省改造周期，無需大型施工：免除布線維護困擾，一天之內就可以輕松的完成改造并達到通訊穩定性要求。
2.?安裝簡單，無需編程：無線通訊終端只需要接入信號并供給電源即可開始使用。普通電工就可以完成安裝。
3.?數據傳輸可靠，全數字無線加密傳輸，抗干擾性強：通訊協議進行了再次加密處理，可以確保數據的安全和可靠性。
4.?無運行費用，無需插卡：后期在使用過程中，不需要支付任何無線設備運營費用。
5.?完備的售后服務：具有20年工業現場調試經驗的無線通訊專家團隊，為產品提供可靠的技術支持與售后服務。
