| 產品參數 | |||
|---|---|---|---|
| 品牌 | 達泰 | ||
| 產品特性 | 穩定且可靠 | ||
| 是否進口 | 否 | ||
| 產地 | 中國陜西西安 | ||
| 加工定制 | 是 | ||
| 產品名稱 | 日系PLC無線通訊終端（網口型） | ||
| 適用范圍 | 適應各種惡劣環境工業場合 | ||
| 產品認證 | ISO9001認證產品 | ||
| 特色服務 | 方案免費設計 | ||
| 最小包裝數 | 1 | ||
| 物料編號 | 240907-26 | ||
| 安裝 | 35mm的E型導軌安裝 | ||
| 工作環境 | -40~85℃/0~90RH | ||
| 無線傳輸距離 | 500M | ||
| 序列號 | 240907-26 | ||
| 特別說明 | 價格隨原材料市場行情浮動 | ||
| 抗干擾能力 | OFDM 調制及 MINO 技術 | ||
| 可售賣地 | 全國 | ||
| 用途 | 力控與2臺5UPLC之間無線以太網通 | ||
| 型號 | DTD419M系列 | ||
力控與2臺FX5U之間 ModbusTCP/IP無線以太網通信方案
.jpg)
特別聲明：文章及方案圖片皆為達泰電子原創，轉載請標明出處。
在實際系統中，車間里分布多臺PLC，需要用上位機軟件集中控制。通常所有設備距離在幾十米到上百米不等。用戶會選擇以太網方式是因?yàn)閭鬏斔俣扔斜Ｕ希x擇無線以太網方案是因?yàn)椴幌腴_挖電纜溝，或者布線不方便，不但施工麻煩也會徒增成本。這里所介紹的無線以太網方案通信距離從幾米到1公里，與布線施工的成本（材料、人工、時間）進行綜合比較的話，無線以太網是更為經濟和實施簡便的組網通訊方案。
本方案以力控軟件和2臺三菱FX5U PLC為例，介紹力控與多臺 PLC的ModbusTCP/IP協議無線以太網通信實現過程。在本方案中采用了日系PLC無線通訊終端——DTD419MB，作為實現無線通訊的硬件設備。
一、方案概述
本方案中，用戶，無需更改網絡參數和原有程序，也不必了解協議細節，通過西安達泰日系PLC無線通訊終端-- DTD419MB，即可直接替換力控與PLC之間有線以太網通訊，且穩定方便的實現PLC無線以太網通訊。
無線網絡圖?
二、測試設備與參數
三菱PLC型號：FX5U × 2臺
上位機：力控V7.1 × 1臺
達泰日系PLC無線通訊終端——DTD419MB × 3塊
主從關系：1主2從
通訊接口：RJ45接口
供電：12-24VDC
通訊協議：ModbusTCP/IP協議
傳輸距離：100米，1KM

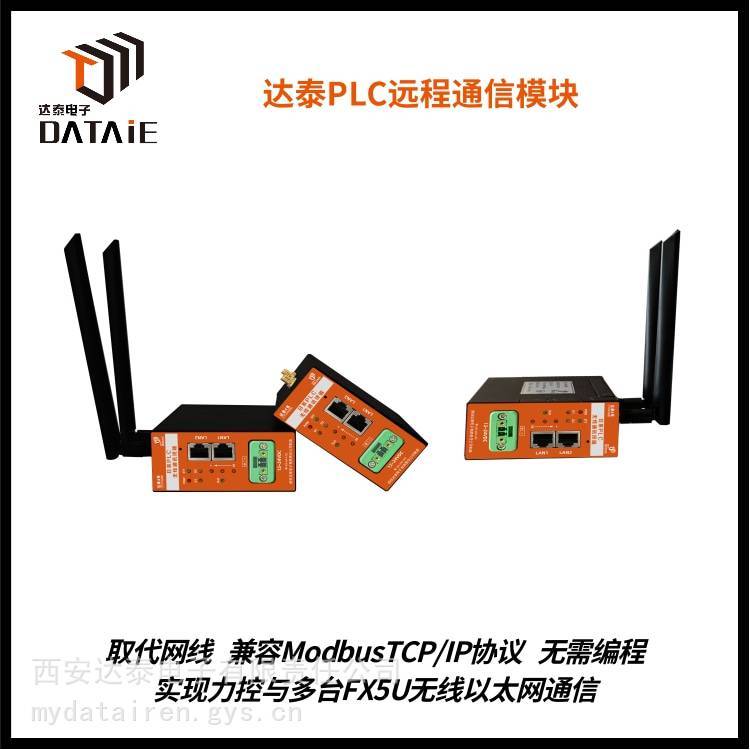

三、達泰日系PLC無線通訊終端--DTD419M
達泰DTD419M采用 2x2 兩發兩收無線架構，空中傳輸速率高達 300Mbps，兼容三菱MELSOFT連接、MC、BCNetTCP、Scoket、Modbus TCP等通訊協議，并采用 OFDM 調制及 MINO 技術，使無線可靠傳輸距離達到1KM范圍內均可使用。
DTD419M 不僅能與 PLC、DCS、智能儀表及傳感器等設備組成無線測控系統，同時能與組態軟件、 人機界面、觸摸屏、測控終端等工控產品實現點對點和點對多點的遠程無線組網，將分散不便于挖溝布線的設備連接在一起，不需要編寫程序，不需要布線，并且穩定可靠。
主 要 特 征:
可以直接代替有線以太網線，實現無線組網；
支持三菱MELSOFT連接、MC、BCNetTCP、Scoket、Modbus TCP等通訊協議；
全數字無線加密傳輸方式，不插卡無運行費用；
無需更改程序，即插即用，自適應接口協議；
二十年工業現場運行經驗：可確保無線產品工作于各種惡劣環境下的工業場合長期運行。
聲明：報價為無線傳輸距離10米的產品價格，不含其他配件及稅運。每款產品功能距離不同，價格不同，咨詢產品請聯系我司產品經理。
四、接線方式
1、上位機與DTD419MB接線：
用一根通訊線，一端接入DTD419MB的RJ45接口，另一端接入上位機的RJ45接口。
2、PLC與DTD419MB接線：
用一根通訊線，一端接入DTD419MB的RJ45接口，另一端接入FX5U的RJ45接口。
五、力控組態參數設置及測試界面
1.打開相關文件夾
把該例程拷貝到力控軟件工程目錄下
如下圖目錄所示路徑，搜索項目，啟動開發
2.組態測試界面
3.IO設備組態
選擇“A、ANA系列以太網”，設備配置按如下步驟進行。
4.數據庫組態
分別為兩臺FX5U進行變量組態
六、PLC參數設置
1.新建工程，并如下圖所示
2.選擇SLMP連接設備左鍵拖動到下面
設置協議 端口號。要和觸摸屏一致。
3.簡單程序的編寫
用M點驅動相應的Y點輸出
4.下載程序到CPU
2臺PLC的IP分別設置192.168.2.14和192.168.2.15。將程序下載到PLC
七、測試方法
1、由FX5U的X0和X1的輸入開關可以確認通信是否正常。
