浙江西崎電氣科技有限公司
產品規格書
1、分流器適用標準：
A．產品標準：
中華人民共和國國家標準：GB/T7676-1998《直接作用模擬指示電測量?jī)x表及其附件》。
中華人民共和國專業標準： JB/T9288-1999 《外附分流器》
B. 安規標準：
IEC 61010-1:1990《測量、控制和實驗室用的電氣設備的安全要求 第一部份： 通用要求》
2、端片表面涂復：酸洗鈍化處理；
3、電阻片表面涂復: 酸洗鈍化處理；
4、測量方法：零值平衡電阻電橋法。
5、參數：
|
型號規格 |
標稱值 |
誤差值 |
等級 |
額定電流 |
額定二次電壓 |
|
FL-19 300A/75mV |
0.25×10-3Ω |
±0.125×10-5Ω |
0.5級 |
300A |
75mV |
6、溫度影響：環境溫度變化10℃，分流器輸出信號變化量不超過準確度誤差限的50%；
7、外觀：銘牌或器身上有標志
A、產品型號
B、生產廠家
D、額定一次電流
E、額定二次電壓
8、連續過負載：承受120%額定電流2H,冷卻后不超過允許誤差.
9、短時過負載：承受3倍額定電流沖擊一次，持續時間為5S；承受10倍額定電流沖擊一次，持續時間為0.5S的短時過負載沖擊，應無損壞。冷卻到參考溫度后，不超過允許誤差。
10、熱電勢影響：當80%的額定電流通過分流器時，由于熱電熱而產生的電阻量值的變差，不超過等級指數的50%；
11、溫升：在通過額定電流時的溫升，不超過120℃；

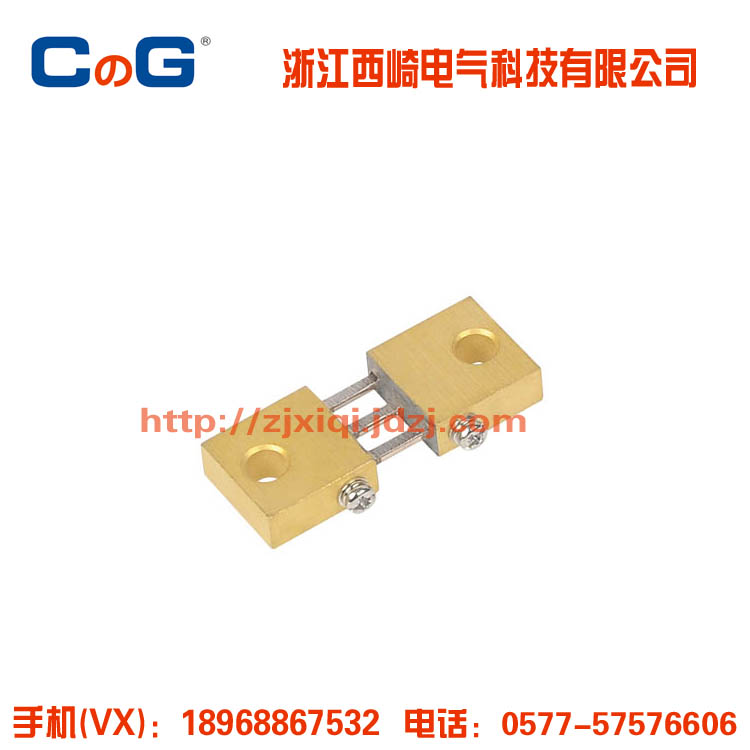

12、外形圖：
