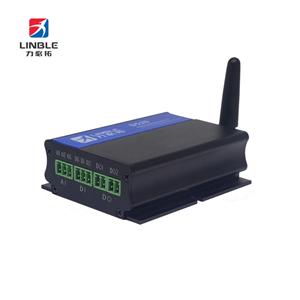

IOT采集控制節點D520 是深圳市力必拓科技有限公司因物聯網發展，結合市場需求而開發的，配套采集控制中心使用的（總線或無線子網）節點的數據采集或控制的（節點）設備，該采控節點可：
1. 直接接收2路電壓ADC模擬信號輸入(AI)。
2. 直接接收2路開關量信號輸入(DI)。
3. 直接控制2路開關量（干觸點）輸出(DO)。
4. 1路RS485總線接口，或1路CAN總線接口，或1路無線子網接口。
5. 可依據采集控制中心的指令，采集各個設備（傳感器）的數據，返傳給采集控制中心。
6. 可依據采集控制中心的指令，控制各個開關量輸出(DO)口的開關狀態，并反饋給采集控制中心。
二．規格參數
1.節點釆控器供電電源(PW)：各節點可獨立供電，也可集中供電，供電電源：DC 8V ~ 36V, 2A , 不分正負極。
2.開關量控制輸出(DO)端口：獨立2路干觸點輸出，每路2Pin接線端，不分進出端；每路驅動能力：AC 220V 3A，或DC 30V 3A。
3.模擬量輸入(AI)端口：模擬量(ADC)輸入端口為2路(獨立)；模擬量輸入電壓：DC 0~12V，電流<=10mA。僅支持電壓模擬量傳感器輸入。
4.開關量輸入(DI)端口：獨立開關量輸入端口為2路，開關量輸入電平0~ 3.3V，開關量輸入電流<=10mA。
5.485總線(S485)端口：
（1）接口：GND, A, B三Pin。
（2）線材：RVV 4x0.5以上多股屏蔽雙絞線。
（3）總線速率：115200bps。
（4）數據格式：12Byte/幀。
（5）地址與采集控制中心協同配置：最大地址為：31?？偩€最末節點需跳線端接匹配電阻。
6.CAN總線(CAN)端口：
（1） 接口：H, L 兩Pin。
（2）線材：RVV 2x0.5以上多股屏蔽雙絞線。
（3）總線速率：500Kbps。
（4）數據格式：12Byte/幀。
（5）地址與采集控制中心協同配置：最大地址為：61?？偩€最末節點需跳線端接匹配電阻。
7. 無線子網絡(RF433/LORA/ZIGBEE)
（1）數據速率：9600bps，
（2）數據格式：12Byte/幀，
（3）網絡節點最遠距離：RF433為800米，LORA為1500米，ZIGBEE為80米。
（4）地址與采集控制中心協同配置：最大地址為：91。
備注：各節點釆控器所能聯接的傳感器和控制器數量，標配是：
開關量輸出(DO)：2路；
模擬量輸入(AI)：2路；
開關量輸入(DI)：2路；
可依據客戶的實際應用定制，通訊數據格式固定為：12Byte/幀。
