DT7221是一款基于GPRS網絡平臺、內置工業級通訊模塊的終端，工業級標準設計，具有短信報警功能。利用公用運營商網絡為用戶提供無線長距離數據傳輸功能，主要針對電力系統自動化、工業監控、交通管理、氣象、金融、環保監測、煤礦、油田等行業的應用，利用 GPRS 網絡平臺實現數據的傳輸。接口兼容RS232/RS485/TTL數據接口以及1路開關量輸入接口。
二、 產品特點
l 支持雙頻EGSM900/DCS1800
l 終端RS485、RS232接口和服務器之間進行雙向數據透明傳輸
l 可自定義注冊包和心跳包
l 服務器端為標準的TCP/IP通訊接口Socket
l 智能防掉線，支持在線檢測，在線維持，掉線自動重?fù)�，確保設備永遠在線
l 支持服務器域名解析
l 支持多個備用服務器IP或域名配置，主服務器異常自動切換至備用服務器
l 支持通過串口配置IP、端口號、APN、串口波特率的參數
l 支持遠程配置，遠程固件升級
l 支持虛擬數據專用網(APN)
l 檢測端口狀態，滿足觸發條件發送短信到預設號碼，報警通知
三、 DTU技術規格
3.1 規格參數
|
類型 |
參數 |
單位 |
||
|
最小值 |
典型值 |
最大值 |
|
|
|
電氣參數 (25℃) |
||||
|
電源電壓 |
5 |
12 |
15 |
V |
|
工作電流 |
30 |
60 |
200 |
mA |
|
峰值電流 |
- |
- |
1000 |
mA |
|
無線性能(25℃) |
||||
|
頻率 |
EGSM900/DCS1800 雙頻 |
- |
||
|
靈敏度 |
-106dBm |
- |
||
|
最大發射功率 |
EGSM900 Class4(2W) |
- |
||
|
其它參數 |
||||
|
接口速率 |
可配，默認115200 |
bps |
||
|
接口電平 |
RS232, TTL |
|||
|
工作溫度 |
-40 |
|
80 |
℃ |
|
外型尺寸 |
83×25.5×10 (天線和配件除外) |
mm |
||

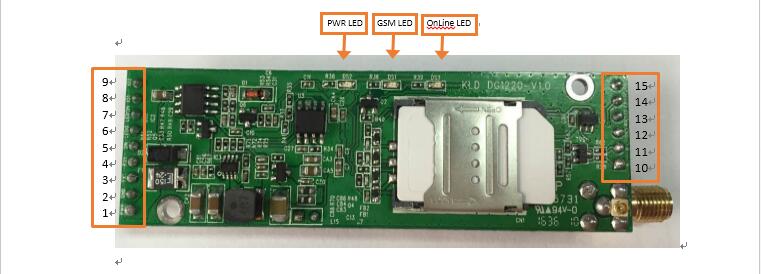

3.2 示意圖
3.3. 引腳功能
|
引腳 |
定義 |
輸入/ 輸出 |
功能描述 |
|
1 |
VCC |
輸入 |
電源正極,+5 ~ +15V |
|
2 |
GND |
|
電源負極 |
|
3 |
TXD_TTL |
輸出 |
串口輸出 (TTL 高電平3.3V) |
|
4 |
RXD_TTL |
輸入 |
串口輸入(TTL 高電平3.3V) |
|
5 |
OnLine |
輸出 |
DTU 狀態指示(高電平3.3V) 高電平(1): 連接成功 低電平(0): 未連接 |
|
6 |
LED_GSM |
輸出 |
GSM 狀態指示輸出(高電平3.3V)，低電平點亮 |
|
7 |
LED_Online |
輸出 |
OnLine 狀態指示輸出(高電平3.3V)，低電平點亮 |
|
8 |
RESET |
輸入 |
外部復位(高電平3.3V) |
|
9 |
EXTRI |
輸入 |
默認上拉輸入，用于觸發短信報警(高電平3.3V) 由AT 命令設置。 |
|
10 |
A |
|
RS485_A |
|
11 |
B |
|
RS485_B |
|
12 |
GND |
|
接地 |
|
13 |
RXD_RS232 |
輸入 |
串口輸入(RS232) |
|
14 |
TXD_RS232 |
輸出 |
串口輸出(RS232) |
|
15 |
GND |
|
接地 |
