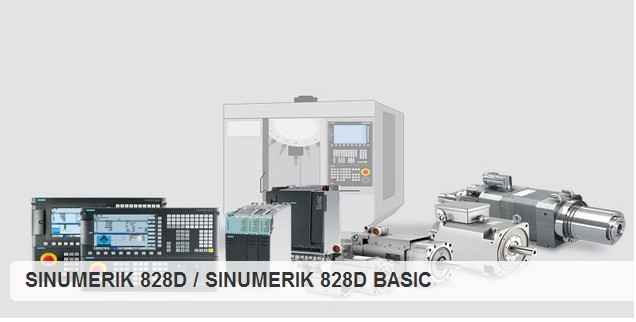

SINUMERIK 828D – 緊湊型數控系統的引擎

從標準化機床中的車削與銑削加工到用于方便地實現銑床自動化的功能，SINUMERIK 828D 和 SINUMERIK 828D BASIC 因其獨一無二的數控性能樹立了生產率標準。

SINUMERIK 828 - 緊湊型產品中具有最佳可擴展性的產品

除了三種增強型 SINUMERIK 828D 數控系統外，還提供了 SINUMERIK 828D BASIC 這種價格經濟的入門級緊湊型數控系統。這樣，SINUMERIK 828 就始終能完美滿足標準型機床方案的性能需求。

緊湊、強大、簡單、簡捷智能

基于操作面板的緊湊型數控系統 SINUMERIK 828 極其堅固耐用，并且非常容易維護。

采用壓鑄鎂合金制造的前置操作面板、面板式數控系統設計且附帶的接口較少、以及較高的防護等級，這些都使得 SINUMERIK 828 數控系統即使在嚴酷環境下也是您可靠的工作伙伴。無風扇、無硬盤的設計以及無需緩沖電池的 NVRAM 存儲器技術，使 SINUMERIK 828 成為完全免維護的數控系統。

強大的數控功能，結合獨一無二的 80 位浮點數納米計算精度（NANO^FP），能夠在很短的加工時間內實現絕佳的工件加工精度。憑借靈活的數控編程語言以及獨特的工步式編程工具 ShopTurn/ShopMill，使其能夠極高效地完成大批量工件和單個工件的編程及加工。預配置的工藝專用系統軟件以及獨特的服務功能可將調試和技術支持方面的費用降至最低。

預配置技術，用于標準車床和銑床

SINUMERIK 828D 完美適用于標準型機床應用并提供最佳的車削和銑削工藝。憑借兩種根據加工工藝預配置的系統軟件版本，SINUMERIK 828 數控系統在出廠時就已完美適用于車床及銑床應用。

實施小型磨床的最佳解決方案

G-Tech 工藝為磨床制造商提供了一個完美設計平臺，包括外圓磨床和平面磨床。

SINUMERIK 828D G-Tech 版提供了大量先進的磨削和修整循環，磨床制造商能夠在其數控系統中充分融合其專門的工藝訣竅。另外，SINUMERIK Integrate for engineering Run MyScreens 還為制造商提供有 HMI 設計選項。

性能卓越 - 通過軟件可擴展

SINUMERIK 828D BASIC 和 SINUMERIK 828D 支持三種技術變體：

• 車削
• 銑削
• G-Tech

SINUMERIK 828D BASIC 和 SINUMERIK 828D 可為任何小型機床提供合適的性能等級。共有 4 種性能等級，可根據通道、軸數量以及內插程序和位置控制器的循環時間等應用要求來選擇。具有以下性能等級：

• SW 24x
• SW 26x
• SW 28x
• SW 28xA

在軟件名稱的最后加上工藝技術的名稱，即完整的軟件名稱與性能變體結合形成：對于車床，為 SW 2xx Turning。G-Tech 變體 – 沒有性能變體 SW 28x，因此沒有軟件變體 SW 28x G-Tech。

軟硬件捆綁

軟件和硬件的捆綁過程通過選擇合適的 CNC (PPU) 完成。
選擇時，有 3 種立式 PPUs 2x0.3 和 2 種臥式 PPUs 2x1.3 可選。

例 1：

軟件包 SW 24x Turning 帶有 4 個軸/主軸的車床需要車削。然后必須決定是否使用 CNC 的垂直或水平變量。
臥式是車床的最佳選項，在該示例中選擇 PPU 241.3。

例 2：

軟件包 SW 26x Milling 帶 6 軸/主軸的銑床需要銑削。然后必須決定是否使用 CNC 的垂直或水平變量。
立式是銑床的最佳選項，在該示例中選擇 PPU 280.3。

SINAMICS S120 Combi 功率模塊

適用于緊湊型車床的耐用型驅動系統

SINAMICS S120 Combi 驅動系統將常用的 SINAMICS 驅動功能 集合在一個為緊湊型車床和銑床量身定制的多軸驅動模塊中。 憑借眾多的技術亮點，SINAMICS S120 Combi 在這類型的驅動產品中樹立起了新的行業標桿。

SINAMICS S120 Combi 將具有再生反饋能力的電源模塊以及用于主軸和進給電機的 3 軸或 4 軸電機模塊集成在一個功率模塊中。 驅動性能可滿足功率為 16kW 的主軸（S1）以及電流為 12A 的進給電機（S1）。

SINAMICS S120 Combi 覆蓋了緊湊型標準車床和銑床的典型功率范圍并成為與 SINUMERIK 828 數控系統最為匹配的驅動器。

多軸及大功率機床的解決方案

如果機床具有多根軸，那么可通過 SINAMICS S120 緊湊書本型電 機模塊對 SINAMICS S120 Combi 功率模塊進行擴展。

對于超出 SINAMICS S120 Combi 功率范圍的機床方案，則可以由模塊化驅動系統 SINAMICS S120 替代 SINAMICS S120 Combi， 在 SINUMERIK 828 數控系統上使用。
