（二）橋梁施工工藝模擬實訓室設備 |
||
|
ZJGKLQ51 |

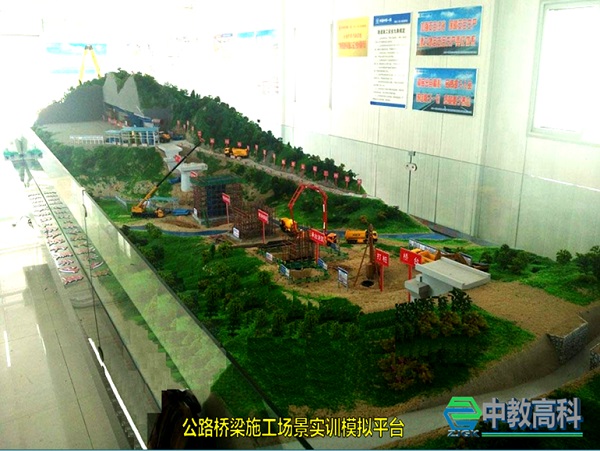

高速公路、橋梁、隧道施工場景模擬實訓平臺 |
1、規格：15000×1000； 2、參數說明：模擬施工工序，包括施工場景布置，山體、河流、平地場景環境，平地筑路施工場景及其設施設備段，隧道開挖施工場景及其設施設備段，河道架橋施工場景及其設施設備段；如山體開挖、土地平整壓實、橋梁施工澆筑、隧道盾構法施工等組合設計。 |
|
ZJGKLQ52 |
高鐵橋梁、隧道施工場景模擬實訓平臺 |
1、規格：12000×1000； 2、參數說明：施工場景布置，包括山體、河流場景布置環境；隧道施工場景段及其設施設備，河道架橋施工場景及其機械設施設備；平地筑路施工場景及其機械設施設備；隧道為山體半剖面設計；無砟軌道鋪裝施工工藝等等； |
|
ZJGKLQ53 |
明挖基礎施工情景 |
1、規格：1000×700； 2、參數：場景布置施工工藝，包括：包括基礎的定位放樣、基坑開挖、基坑排水、基底處理以及砌筑（澆筑）基礎結構物等； |
|
ZJGKLQ54 |
鉆孔灌注樁施工情景 |
1、規格：1000×700； 2、參數：場景布置施工工藝，包括：旋挖鉆機采用回轉斗取土成樁，正、反循環旋轉成孔，鋼筋籠制作安裝，灌注采用下導管水下灌注； |
|
ZJGKLQ55 |
橋梁承臺施工情景 |
1、規格：1500×700； 2、參數說明：包括承臺施工流程為：基坑采取放坡開挖，采用草袋圍堰筑島，鋼板樁沿基坑邊布置，基坑開挖、模板、鋼筋安裝，混凝土灌注；冷卻水管壓漿等 |
|
ZJGKLQ56 |
橋梁撴身施工情景 |
1、規格：1500×700； 2、參數說明：包括采用桁架式整體鋼模；單圓柱式墩采用兩片組合式整體鋼模，模板支立后模板外設加固箍，結構主筋接頭采用直筒螺紋連接，主筋與箍筋之間采用扎絲進行綁扎；混凝土采用集中拌和，混凝土輸送車運輸，輸送泵或泵車泵送入模，分層澆筑，連續進行，插入式振搗器搗固。 |
|
ZJGKLQ57 |
橋梁墩柱蓋梁施工情景 |
1、規格：1500×700； 2、參數說明：包括模板支立、鋼筋制備、砼澆筑、墩臺帽支撐、蓋梁鋼筋綁扎、鋼模組拼及其場景配套系統； |
|
ZJGKLQ58 |
支架法現澆施工情景 |
1、規格：1500×700； 2、參數說明：模擬場景，橋位處就地搭設支撐架，模板支承于支撐架上，完成一孔梁施工的模板支撐體系，支架拼裝及預壓，綁扎鋼筋，預應力穿束張拉，澆筑等； |
|
ZJGKLQ59 |
移動模架法現澆施工情景 |
1、規格：1500×700； 2、參數說明：模擬場景，由支承主梁模板幾部分組成現澆法循環制梁模板支架；包括移動模架拼裝及預壓，模安裝，鋼筋澆注，預應力穿束，孔道壓漿，模架體系移動等。 |
|
ZJGKLQ60 |
懸臂現澆法施工情景 |
1、規格：1500×700； 2、參數說明：模擬場景，為在橋墩上預埋墩旁托架，拼裝掛監對梁段進行懸臂現澆施工；掛籃前移分步走行工藝，主桁前移采用千斤頂頂推，上滑平臺前后滑移采用手拉鏈滑車。 |
|
ZJGKLQ61 |
懸臂梁橋拼裝施工情景 |
1、規格：1500×700； 2、參數說明：電動演示、含環境場景；懸臂拼裝施工包括塊件的預制、運輸、拼裝及合龍；為：0號塊施工、1號塊拼裝、其它梁段拼裝； |
|
ZJGKLQ62 |
懸臂梁橋轉體施工情景 |
1、規格：1500×700； 2、參數說明：電動演示、含環境場景；在橋臺或橋墩上預制一個轉動軸心，以轉動軸心為界把橋梁分為上、下兩部分，上部整體旋轉，下部為固定墩臺、基礎，上部構造可在路堤上或河岸上預制，旋轉角度根據地形旋轉轉體到位并合攏成橋； |
|
ZJGKLQ63 |
連續箱梁頂推施工情景 |
1、規格：1500×700； 2、參數說明：電動演示、含河流場景；滑動裝置由底板、連接板、上支座三部分所構成；頂推裝置由2個一組的油壓千斤頂及油壓泵構成；安裝前后導梁；安裝橫向限位裝置；各支撐墩之間縱向連接；動力系統調試；牽引索安裝并將牽引索預緊 |
|
ZJGKLQ64 |
纜索吊機拱橋施工情景 |
1、規格：1500×700； 2、參數說明：電動演示、含河流場景；纜索吊機，鋼箱拱段預拼，纜索吊懸拼鋼箱拱，扣索布置，梯形拱肋段安裝，合攏段安裝工藝； |
|
ZJGKLQ65 |
轉體拱橋施工情景 |
1、規格：1500×700； 2、參數說明：電動演示、含河流場景；以橋臺背墻作為平衡重和拱體轉體拉桿（索）的錨碇反力墻，通過平衡重穩定轉動體系調整其重心位置；包括底盤、上轉盤、錨扣系統、背墻、拱體結構、拉桿（索） |
|
ZJGKLQ66 |
懸索橋施工情景 |
1、規格：1500×700； 2、參數說明：電動演示、含河流場景；采用先纜后梁施工方案；如：樁基施工，承臺及錨碇施工，塔柱施工，鋼結構梁施工及運輸，扒桿索道安裝，索鞍施工，管道吊裝施工等 |
|
ZJGKLQ67 |
斜拉橋施工情景 |
1、規格：1500×700； 2、參數說明：電動演示、含河流場景；施工步驟為：在橋墩和臨時墩上架設主梁，從主梁橋面安裝塔柱，安裝拉索，拆除臨時墩； |
|
ZJGKLQ68 |
懸臂拼裝橋梁施工情景 |
1、規格：1500×700； 2、參數說明：模擬場景，懸臂拼裝法用于連續剛構、連續梁和鋼梁等的施工；懸臂拼裝施工包括塊件預制、運輸、拼裝及合龍 |
|
ZJGKLQ69 |
架橋機安裝施工情景 |
1、規格：1500×700； 2、參數說明：模擬場景，模擬場景，由承重梁、懸吊模板、錨固裝置、行走系統平臺組成；架橋機施工工藝有：1）簡易型鋼導梁施工工藝；2）聯合架橋機施工工藝；3）雙導梁架橋機施工工藝；4）跨墩龍門架施工工藝；5）浮運、浮吊架梁施工工藝； |
|
ZJGKLQ70 |
簡支梁橋施工情景 |
1、規格：1500×700； 2、參數說明：模擬場景,包括基礎、承臺、橋梁墩臺、混凝土梁、橋面鋪裝層、橋面防水層、護欄等施工程序 ； |
|
ZJGKLQ71 |
橋面鋪裝混凝土施工情景 |
1、規格：1500×700； 2、參數說明：模擬場景,包括搭板施工，拱內填料，防水層，橋面伸縮縫及欄桿施工；橋面橋面鋪裝施工； |
|
ZJGKLQ72 |
梁預制施工場情景沙盤 |
1、規格：2400×1200； 2、參數說明：模擬科學合理規劃預制場場景，包括生產區、存梁區、臺座布置、施工便道、施工機具及模板、鋼筋制作場地、水池、庫房等；預制施工工藝等等； |
|
ZJGKLQ73 |
施工掛籃構造 |
1、規格：500×700； 2、參數說明：掛籃是懸臂施工中的主要設備，采用菱形掛籃、桁架式掛籃2種/套； |
|
ZJGKLQ74 |
模板構造 |
1、規格：300×600； 2、參數：結構展示，金屬烤漆；包括基礎模板、柱模板、液壓滑升模板， |
|
ZJGKLQ75 |
樁工機械（打樁機、鉆孔機） |
1、規格：700×1000； 2、參數：結構展示，金屬烤漆； 鉆機包括正循環鉆機、反循環鉆機、全套管沖扳抓鉆機、沖擊鉆機4種形式任選； 打樁機包括蒸汽打樁機、柴油打樁機、液壓打樁機、振動打樁機、靜壓打樁機5種形式任選； |
|
ZJGKLQ77 |
混泥土施工設備 |
1、規格：220×500； 2、參數：結構展示，金屬材質；包括混凝土攪拌機，混凝土輸送泵，混凝土泵車，布料裝置，砼振搗等5臺形式任選。 |
|
ZJGKLQ78 |
預應力錨具 |
1、規格：220×500； 2、參數：結構展示，金屬烤漆；包括墩頭錨具、精扎螺紋鋼筋錨具、弗式錨具、夾片式錨具、JM錨具等5件/套。 |
|
ZJGKLQ80 |
橋梁施工起重設備 |
1、規格：220×500； 2、參數：結構展示，金屬材質；包括汽車起重機，輪胎起重機，履帶式起重機，梁式起重機，龍門起重機，門座式起重機，塔式起重機，纜索式架橋起重機等8臺任選； |
|
ZJGKLQ81 |
路基土方施工機械 |
1、規格：220×500； 2、參數：結構展示，金屬材質；包括推土機，裝載機、鏟運機，平地機，挖掘機，壓路機，自卸汽車等7臺任選； |
|
ZJGKLQ82 |
路面攤鋪機械 |
1、規格：220×500； 2、參數：結構展示，金屬烤漆；包括路面攤鋪整平機，瀝青混泥土攤鋪機等2臺任選； |
|
ZJGKLQ83 |
攪拌站施工場景 |
1、規格：1500×1000； 2、參數：結構金屬烤漆；包括混泥土攪拌站，混泥土拌合站，瀝青攪拌站等3套任選； |
