ABB 控制器PM683具有如下特點：
·核心元件是一個高性能工業級CPU處理器， 可以實現高速位處理；
·集成Ethernet接口及診斷接口
·支持MODBUS、Profibus DP等多種總線通訊
·前面板診斷顯示/按鈕，方便故障診斷與控制器設置
·在控制器及HSI(Human System Interface)上共享的唯一全局數據庫；
·面向工廠控制的圖形化模塊組態及操作參數，全面兼容IEC61131-3編程語言標準；
·詳細的診測信息實現設備預防性維護；
·緊湊式結構設計；
·DIN導軌安裝；
·EMC符合EN50082；
·通過多種認證：CE認證

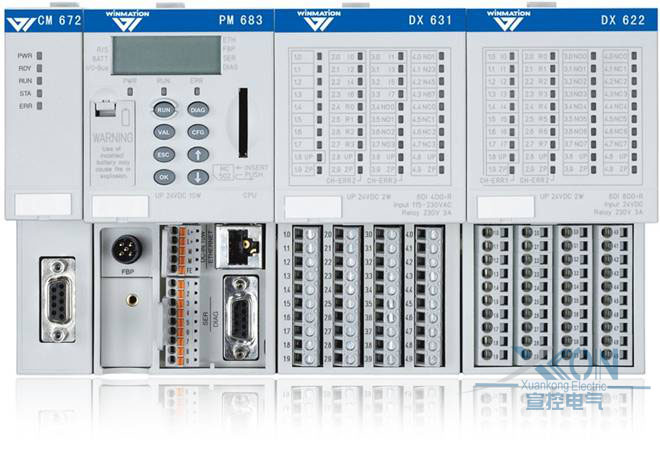

ABB DCS控制器PM683由CPU模塊PM 683和底座TB711F組成，是一款具有本地高密度I/O的非冗余控制器，本地輸入/輸出模塊可以直接地連接到CPU模塊。1個控制器最多可以連接8個本地I/O模塊，同時通過ProfiBus主站模塊CM672可以可靠連接遠程I/O模塊或者第三方設備。
WinIO 600模塊一覽表：
|
型號 |
性能規格 |
|
從站通訊模塊 |
|
|
DC605 |
DP從站通訊模塊，內含8路開關量輸入，8路可組態的開關量輸入/輸出。配套底座：TU705F。 |
|
本地I/O模塊（可兼作遠程I/O模塊） |
|
|
DC 632 |
32路開關量模塊，前16通道為開關量輸入，后16通道可組態為開關量輸入或輸出。配套底座：TU715F。 |
|
DX 622 |
16路開關量模塊，前8通道為開關量輸入（支持120/230V AC），后8通道為繼電器輸出。配套底座：TU731F。 |
|
DX 631 |
12路開關量模塊，前8通道為開關量輸入（支持120/230V AC），后4通道為繼電器輸出。配套底座：TU731F。 |
|
AI 623 |
16路模擬量模塊，可組態為電流、電壓、兩線制熱電阻信號；當組態為三線制熱電阻信號、差分信號時，每路信號需占用兩個通道。配套底座：TU715F。 |
|
AI 631 |
8路模擬量模塊，可組態為電流、電壓、熱電阻信號、熱電偶信號（J、K、S、N）。 |
|
AX 622 |
16路模擬量模塊，前8通道為模擬量輸入（支持電流、電壓、熱電阻信號），后8通道為模擬量輸出。配套底座：TU715F。 |
|
AO 623 |
16路模擬量輸出模塊。配套底座：TU715F。 |
|
遠程I/O模塊 |
|
|
DI 624 |
32路開關量模塊，開關量輸入。配套底座：TU715F。 |
|
DC 622 |
16路開關量模塊，可組態為開關量輸入或輸出。配套底座：TU715F。 |
|
DC 623 |
24路開關量模塊，可組態為開關量輸入或輸出。配套底座：TU715F。 |
|
AX 621 |
8路模擬量模塊，前4通道為模擬量輸入（支持電流、電壓、熱電阻信號），后4通道為模擬量輸出。配套底座：TU715F。 |
|
AC 622 |
8路模擬量模塊，可組態為模擬量輸入（支持電流、電壓、熱電阻信號）或模擬量輸出。配套底座：TU715F。 |
|
DA 601 |
30通道混合模塊，16路開關量輸入，8路開關量輸入/輸出，4路模擬量輸入，2路模擬量輸出。配套底座：TU715F。 |
|
CD 622 |
14通道脈沖量模塊，2路高速計數（編碼器）輸入，2路PWM/Pluse輸出，2路開關量輸入，8路專用計數開關量輸入或輸出。配套底座：TU715F。 |
