一、適用范圍

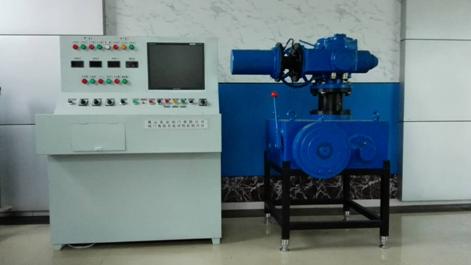

閥門電動裝置全自動性能測試裝置（以下簡稱測試裝置）適用于普通型閥門電動裝置和智能型閥門電動裝置出廠檢驗和型式檢驗各項性能指標的測試，以及閥門電動裝置的壽命試驗，完全符合國家標準GB/T24923-2010、GB/T28270-2012、JB/T8862-2014的要求。
二、產品特點
u 扭矩傳感器精度：0.5%。扭矩測試系統的測量誤差≤1%。
u 測試裝置的機械部分與測控顯示系統分置。且兩部分連接方便、快捷（電纜連接線長≥5m）。
u 測試裝置能實時顯示閥門電動裝置扭矩測試過程中任一開度位置的扭矩值，并能輸出、存儲、打?。妱友b置開度位置與扭矩值對應曲線圖）。
u 測試裝置安裝方式為立式。
u 測試裝置通過過渡接盤與閥門電動裝置的連接座連接。閥門電動裝置與測試裝置驅動連接的聯軸器由用戶自備。
u 為使測試裝置與閥門電動裝置方便連接，聯軸器采用三爪離合器連接方式，傳感器輸出軸三爪由供方按最大扭矩設計制造。其連接結構與尺寸由供需雙方確認。
三、工作環境及技術參數
u 環境溫度：-20～60℃；
u 相對濕度：≤95%（25℃）；
u 大氣壓力：80～110kPa；
u 不含有腐蝕性、易燃、易爆介質。
u 電源：三相380VAC，50HZ；
u 控制電源：24VDC；
u 短時工作制：其時限為10min；
u 防護等級：IP65；
u 扭矩測量范圍：0－2000N.m；
2000－12000N.m。
四、連接尺寸（詳見說明書）
