42閉環步進電機 57閉環步進電機 86閉環步進電機 13602521159

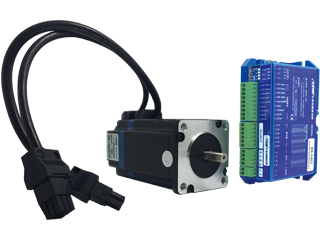

漢德?；旌纤欧姍C內置增量式光電編碼器（2500線或1000線可選），適配漢德?；旌纤欧?qū)動器，徹底解決開環步進電機丟步的問題，提升機器加工速度和精度。通過優化的磁路設計，選用優質冷軋硅鋼片和耐高溫永磁體材料，提高電機功率密度，提升電機平穩性，顯著降低電機溫升。產品線涵括20~86機座、0.1NM~12NM多種電機型號。
|
性能指標
|
步進
|
伺服
|
混合伺服
|
|
控制方式
|
開環，有丟步現象
|
閉環，無丟步現象
|
閉環，無丟步現象
|
|
速度
|
1000rpm以下
|
額定3000rpm
|
最高3000rpm
|
|
精度
|
由電機步距角決定
|
由編碼器精度決定
|
由編碼器精度決定
|
|
轉矩特性
|
力矩隨速度升高下降很快
|
恒定力矩輸出
|
在高速時（如2000rpm以上），力矩下降較快
|
|
運動特性
|
低頻振動，停止時不抖動
|
停止時有微振
|
零速停止穩定，高速停止時不抖動
|
|
電機溫升
|
在高速或頻繁啟停時發熱較嚴重，
可能會影響電機壽命 |
溫升小
|
介于步進與伺服之間
|
|
成本
|
低
|
高
|
中
|
|
適用場合
|
對速度、精度要求不高場合
|
對速度、精度要求高場合
|
短距離快速啟停場合，對速度、精度要求較高場合
|
閉環步進電機產品應用領域
漢德保EMH標準型、EML經濟型混合伺服電機目前已廣泛應用于雕刻機、激光機、數控機床、紡織服裝機械、醫療設備、測量設備、電子加工設備、包裝機械設備等各種自動化設備和儀器上。
●機座號：42
●保持轉矩：0.32~0.9N.M
●相電流：1.3A
●機身長度：37~67mm
●配置2500線增量式光電編碼器，精度10000P/R。
●輸出轉矩大 ，高轉速。
●電機發熱小，噪音低，效率高。
●高速停止平穩快速，無零速振蕩運行平穩，振動噪聲小。
●響應速度快，適合頻繁啟停的場合。
|
型號
Model |
編碼器精度
Encoder Accuracy p/r |
適配驅動器
Driver Model |
保持轉矩
Holdung Torque N.m |
相電流
Phase current A |
轉動慣量
Rotor Inertia g.cm2 |
重量
Motor Weight kg |
機身長度
Motor Length mm |
|
|
通用型
General Type |
帶剎車*
Brake Type |
|||||||
|
EMH1702D8
|
EMH1702D8B
|
2500線（10000P/R）
|
ED1702
|
0.32
|
1.3
|
35
|
0.22
|
37(L)+28
|
|
EMH1703D8
|
EMH1703D8B
|
2500線（10000P/R）
|
ED1703
|
0.43
|
1.3
|
84
|
0.32
|
42(L)+28
|
|
EMH1704D8
|
EMH1704D8B
|
2500線（10000P/R）
|
ED1704
|
0.6
|
1.3
|
77
|
0.53
|
51(L)+28
|
|
EMH1705D8
|
EMH1705D8B
|
2500線（10000P/R）
|
ED1705
|
0.9
|
1.3
|
115
|
0.67
|
51(L)+28
|
●機座號：56
●保持轉矩：0.64~2.4N.M
●相電流：3.0A
●機身長度：45~78mm
●配置2500線增量式光電編碼器，精度10000P/R。
●輸出轉矩大 ，高轉速。
●電機發熱小，噪音低，效率高。
●高速停止平穩快速，無零速振蕩運行平穩，振動噪聲小。
●響應速度快，適合頻繁啟停的場合。
|
型號
Model |
編碼器精度
Encoder Accuracy p/r |
適配驅動器
Driver Model |
保持轉矩
Holdung Torque N.m |
相電流
Phase current A |
轉動慣量
Rotor Inertia g.cm2 |
重量
Motor Weight kg |
機身長度
Motor Length mm |
|
|
通用型
General Type |
帶剎車*
Brake Type |
|||||||
|
EMH2301V8
|
EMH2301V8B
|
2500線（10000P/R）
|
ED2301
|
0.8
|
3.0
|
120
|
0.5
|
45(L)+26
|
|
EMH2302V8
|
EMH2302V8B
|
2500線（10000P/R）
|
ED2302
|
1.2
|
3.0
|
200
|
0.98
|
54(L)+26
|
|
EMH2303V8
|
EMH2303V8B
|
2500線（10000P/R）
|
ED2303
|
1.5
|
3.0
|
380
|
1.05
|
64(L)+26
|
|
EMH2304V8
|
EMH2304V8B
|
2500線（10000P/R）
|
ED2304
|
2.4
|
3.0
|
480
|
1.4
|
78(L)+26
|
●機座號：86
●保持轉矩：4.5~12.7N.M
●相電流：5.6A
●機身長度：78~150mm
●配置2500線增量式光電編碼器，精度10000P/R。
●輸出轉矩大 ，高轉速。
●電機發熱小，噪音低，效率高。
●高速停止平穩快速，無零速振蕩運行平穩，振動噪聲小。
●響應速度快，適合頻繁啟停的場合。
|
型號
Model |
編碼器精度
Encoder Accuracy p/r |
適配驅動器
Driver Model |
保持轉矩
Holdung Torque N.m |
相電流
Phase current A |
轉動慣量
Rotor Inertia g.cm2 |
重量
Motor Weight kg |
機身長度
Motor Length mm |
|
|
通用型
General Type |
帶剎車*
Brake Type |
|||||||
|
EMH3402U14
|
EMH3402U14B
|
2500線（10000P/R）
|
ED3402
|
4.5
|
5.6
|
1400
|
2.4
|
78(L)+26
|
|
EMH3498U14
|
EMH3498U14B
|
2500線（10000P/R）
|
ED3498
|
6.8
|
5.6
|
2400
|
3.1
|
98(L)+26
|
|
EMH3403U14
|
EMH3403U14B
|
2500線（10000P/R）
|
ED3403
|
8.5
|
5.6
|
2700
|
3.75
|
114(L)+26
|
|
EMH3404U14
|
EMH3404U14B
|
2500線（10000P/R）
|
ED3404
|
12.7
|
5.6
|
4000
|
4.5
|
150(L)+26
|
