一、適用范圍

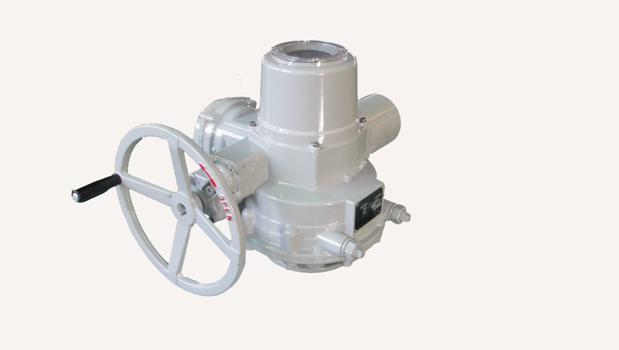

水輪機用手電動調速器是用來調節水輪機組的轉速，使保持在額定的轉速允許偏差內運轉，以滿足電網對頻率質量的要求；能使水輪發電機自動或手動快速啟動，整步并網增減負荷，關系到電能質量和電站安全、平穩、經濟運行?？膳涮装惭b沖擊式、斜擊式、貫流式、軸流式、混流式樣水輪機組的水電站，是實現水輪機正常調速的新一代關鍵設備。
本產品有以下三個系列產品組成：
SHZ系列多回轉手電動調速器，適用于沖擊式、斜擊式水輪機，輸出轉矩200-300N.m
SQC、SHQ系列部分回轉手電動調速器，適用于貫流式、軸流式、混流式水輪機，調速功：1500-15000N.m,輸出轉矩2000--18000N.m.
二、產品特點
u 體積小
u 結構緊湊
u 手電動兩用
u 操作方便靈活
u 質量安全可靠
u 用戶有要求時，可以制成智能型手電動調速器。
三、工作環境及技術參數
u 環境空氣溫度為-20~+60℃
u 環境空氣相對濕度≤90%（25℃時）
u 不含有腐蝕性、易燃、易爆介質。
u 額定電壓：三相四線制，主電路380V，控制電路220V
u 額定頻率：50Hz
u 工作方式：S2短時定額，其時限為10min
u 外殼防護等級：IP54最高可達IP67
u 部分回轉手電動調速器的調速功（1500-15000N.m）選擇應留余量，水輪機的實際調速功應小于樣本參數表中規定的數值
u 最大控制轉矩：(N.m) 多回轉200-300；部分回轉 200-18000
u 輸出轉速：(r/min) 多回轉36； 部分回轉0.5-1
u專用電機功率(KW)： 多回轉0.75-1.1 部分回轉0.55-4 ；
u 整機重量(Kg)：多回轉58-68 ； 部分回轉86-375
四、連接尺寸（詳見說明書）
