簡介

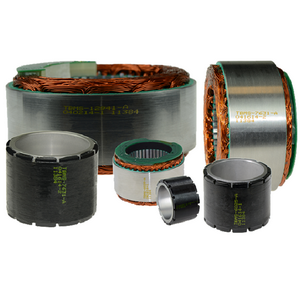

通過使用機械設備本身的軸承支承轉子，TBM系列無刷力矩電機可以直接嵌入設備中。該系列產品適用于要求電機體積小巧緊湊、輕重量、低慣性，但高功率的應用?？茽柲Ω鶕碛幸幌盗袠?biāo)準電機，結合其高效和高性?xún)r(jià)比的聯合研發能力，對機器人關節、醫療機器人、傳感器萬向節和制導系統等關鍵的運動控制應用，都能提供合適且性能的電機。
|
銷售工程師趙貴軍185-1855-9188 E-mail：guijun.zhao@goldkong.com
? 多種框架尺寸，外徑規格從60毫米（2.36英寸）到129毫米（5.08英寸）不等 |
|
? 24/48/96 VDC標準優化繞組 |
|
? 低齒槽設計 |
|
? 在內部繞組溫度達到155℃時，依然能夠持續運行 |
|
? 防腐蝕不銹鋼轉子 |
|
? 轉子纖維線纏繞固定 |
|
? 激光打標電樞 |
|
? 符合RoHS規范 |
|
? CE認證（在額定電壓下）
|
|
Kollmorgen（科爾摩根）TBM系列無刷無框伺服電機選件： |
|
? 定制繞組 |
|
? 鎖存型霍爾效應器件（預校準，出廠預裝） |
|
框架尺寸 |
TBM(s)60 |
TBM(s)76 |
TBM(s)129 |
|
電機外徑mm(in) |
60.35mm (2.37 in) |
75.97mm (2.99 in) |
128.93mm (5.08 in) |
|
通空直徑 |
28.70mm (1.13 in) |
36.07mm (1.42 in) |
55.88mm (2.20 in) |
|
連續失速轉矩 |
.41 - 1.16 Nm |
.99 - 2.39 Nm |
3.12 - 10.3 Nm |
|
峰值失速轉矩 |
1.37 - 4.53 Nm |
2.86 - 6.89 Nm |
8.07 - 39.4 Nm |
|
標準疊片段長度 |
12.70 mm (0.500 in) |
15.24 mm (0.600 in) |
13.33 mm (0.525 in) |
|
額定母線電壓（VDC） |
48 VDC |
48 VDC |
100 VDC |
|
M最大失速轉矩Tc |
1.15 Nm (163 oz-in) |
2.33 Nm (330 oz-in) |
10.3 Nm (7.60 lb-ft) |
|
最大轉矩Tp |
5.00 Nm (708 oz-in) |
6.74 Nm (955 oz-in) |
36.2 Nm (26.7 lb-ft) |
|
最大額定轉速 |
4300 RPM |
4025 RPM |
2700 RPM |
|
銷售工程師趙貴軍185-1855-9188 E-mail：guijun.zhao@goldkong.com 集全球智慧 成就客戶價值 |
|||
部分型號如下：
TBMS-6013-A00 TBMS-6013-B00
TBMS-6025-A00 TBMS-6025-B00
TBMS-6051-A00 TBMS-6051-B00
TBMS-7615-A00 TBMS-7615-B00
TBMS-7631-A00 TBMS-7631-B00
TBMS-7646-A00 TBMS-7646-B00
TBMS-12913-A00 TBMS-12913-B00
TBMS-12941-A00 TBMS-12941-B00
TBMS-12955-A00 TBMS-12955-B00
TBM-6013-A00 TBM-6013-B00
TBM-6025-A00 TBM-6025-B00
TBM-6051-A00 TBM-6051-B00
TBM-7615-A00 TBM-7615-B00
TBM-7631-A00 TBM-7631-B00
TBM-7646-A00 TBM-7646-B00
TBM-12913-A00 TBM-12913-B00
TBM-12941-A00 TBM-12941-B00
TBM-12955-A00 TBM-12955-B00
