Parker派克六自由度平臺（含算法）
更多信息請聯系銷售工程師趙貴軍185-1855-9188 Email:guijun.zhao@goldkong.com
Parker派克六自由度平臺概述
派克全電動六自由度平臺。將完全替代市場上原有的液壓六自由度平臺，避免了大型液壓泵站，管道，閥門等復雜系統
窗體頂端
六自由度平臺與傳統市場上原有的液壓平臺相比，由于使用了電動控制，省略了液壓泵站、配管等周圍設備，簡化了整個裝置，大幅度減少了功率損耗和維護，提高了這個系統的效率。同時由于使用了電動控制，提高了系統的控制精度和控制穩定性，大大提高了系統安全性和可靠性。
Parker派克六自由度平臺原理

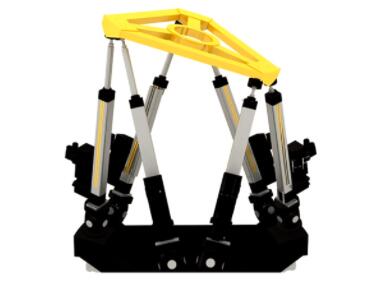

六自由度平臺是由六根伺服電動缸、上下兩個平臺以及上下各六只虎克鉸組成 。下平臺固定在基礎設施上， 通過六根伺服電動缸的伸縮運動， 控制上平臺在空間六個自由度（X 、 Y 、 Z 、 α 、 β 、 γ）運動，從而可以模擬出各種空間運動姿態 。
六個自由度分別是三維空間的XYZ軸以及分別繞YXZ軸旋轉的ABC， 面向坐標軸觀察逆時針方向旋轉為正。
繞X軸旋轉這里稱為A軸，一般習慣稱為 α 或Roll軸（橫滾 、橫搖）
繞Y軸旋轉這里稱為B軸，一般習慣稱為 β 或Pitch軸（俯仰 、縱滾或縱搖）運動
繞Z軸旋轉這里稱為C軸，一般習慣稱為 γ 或Yaw軸（航向 、偏航）
窗體底端
窗體頂端
|
六自由度運動平臺 |
||||
|
有效載荷：50Kg |
||||
|
自由度 |
位移量 |
速度 |
加速度 |
重復定位精度 |
|
升降 |
±100mm |
±800mm/s |
±1m/s2 |
0.03mm |
|
側向 |
±100mm |
±800mm/s |
±1m/s2 |
0.03mm |
|
縱向 |
±100mm |
±800mm/s |
±1m/s2 |
0.03mm |
|
俯仰 |
±15° |
±33.5°/s |
359°/s2 |
0.03° |
|
橫滾 |
±15° |
±33.5°/s |
359°/s2 |
0.03° |
|
偏航 |
±15° |
±33.5°/s |
359°/s2 |
0.03° |
窗體底端
窗體頂端
Parker派克六自由度平臺應用
1、 模擬飛行器用
廣泛應用于各種訓練模擬器如飛行操作模擬器、艦艇操作模擬器、直升機操作 模擬器，操作模擬器、汽車模擬器、等
2、 精密定位測試用
廣泛應用于各種汽車姿態測試設備、飛機/**等飛行器的飛行姿態測試設備、以及空間宇宙飛船的對接。同時利用多自由度精密定位機構，可做成高強度、高精度的多自由度機械和裝配機械手，廣泛應用于復雜的特種加工、復雜裝配（如飛機裝配）。
