型號 |

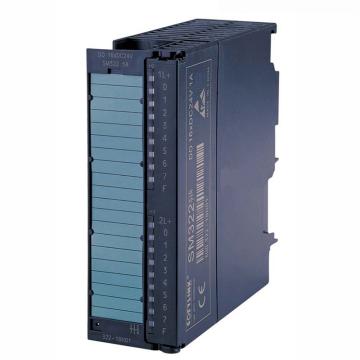

6ES7 322-1HH01-4AA1 |
|
電源電壓 ?6?1 直流額定電壓 ?6?1 交流額定值 |
120V 230V |
|
從背板總線 5V DC，最大 |
100mA |
|
典型功耗 |
4.5W |
|
數字量輸出點數 |
16；繼電器輸出 |
|
最大燈負載 |
50W；230V AC |
|
輸出電流 ?6?1 信號為“1” 時的額定值 ?6?1 信號為“1” 時的最小負載電流 |
2A 10mA |
|
開關頻率 ?6?1 最大阻性負載 ?6?1 最大感性負載 ?6?1 最大燈負載 ?6?1 最大機械負載 |
1Hz 0.5 Hz 1 Hz 10 Hz |
|
每組輸出電流總和 ?6?1 水平安裝:最高 40 °C 時，最大 ?6?1 垂直安裝:最高 40 °C 時，最大 |
8A 8A |
|
?6?1繼電器線圈 L+ 額定輸入電壓（直流） ?6?1 最大動作次數
?6?1 觸點分?jǐn)嗄芰? - 最大感性負載 - 開關頻率/ 觸點/ 阻性負載時/ 最大 |
24V 100000 ； 50000 （24 V DC，2 A 時）；700000 （120 V AC，2 A 時）； 100000（230 V AC， 2 A 時）
2 A; 2 A (230 V AC), 2 A (24 V DC) 2 A; 2 A (230 V AC)；2 A (24 V DC) |
|
?6?1 屏蔽電纜的最大長度 ?6?1 未屏蔽電纜的最大長度 |
1000m 600m |
|
電氣隔離數字量輸出 ?6?1 通道間每組點數 ?6?1 通道和背板總線之間 |
8 √；光電耦合 |
|
隔離測試電壓 |
1500V AC |
|
所需前連接器 |
前連接器螺釘觸點20P |
|
寬度 |
40mm |
|
高度 |
125mm |
|
深度 |
120mm |
|
重量約重 |
250g |
|
訂貨數據 |
訂貨號 |
|
SM322數字量輸出模塊包括標簽條和總線連接器 |
|
|
8路輸出，24VDC，2A |
6ES7 322-1BF01-0AA0 |
|
16路輸出，24VDC，0.5A |
6ES7 322-1BH01-0AA0 |
|
16路輸出，24VDC，0.5A，高速 |
6ES7 322-1BH10-0AA0 |
|
32路輸出，24VDC，0.5A |
6ES7 322-1BL00-0AA0 |
|
64路輸出，24VDC，0.3A |
6ES7 322-1BP00-0AA0 |
|
注：需要6ES7392-4...0-0AA0連接電纜和6ES7392-1.N00-0AA0端子排。 |
|
|
64路輸出，24VDC，0.3A，漏電流輸出 |
6ES7 322-1BP50-0AA0 |
|
注：需要6ES7392-4...0-0AA0連接電纜和6ES7392-1.N00-0AA0端子纜和6ES7392-1.N00-0AA0端子排。 |
|
|
8路輸出，24VDC，0.5A，具有診斷功能 |
6ES7 322-8BF00-0AB0 |
|
16路輸出，24/48VDC，0.5A |
6ES7 322-5GH00-0AB0 |
|
8路輸出，48～125VDC，1.5A |
6ES7 322-1CF00-0AA0 |
|
8路輸出，120/230VAC，1A |
6ES7 322-1FF01-0AA0 |
|
8路輸出，120/230VAC，2A |
6ES7 322-5FF00-0AB0 |
|
16路輸出，120/230VAC，1A |
6ES7 322-1FH00-0AA0 |
|
32路輸出，120VAC，1A |
6ES7 322-1FL00-0AA0 |
|
8路輸出，繼電器，2A |
6ES7 322-1HF01-0AA0 |
|
8路輸出，繼電器，5A |
6ES7 322-1HF10-0AA0 |
|
8路輸出，繼電器，5A，帶RC濾波器，過壓保護 |
6ES7 322-5HF00-0AB0 |
|
16點輸出，繼電器，8A |
|
|
前連接器 |
|
|
20 針，螺釘型 |
|
|
?6?1 1 個 |
6ES7 392-1AJ00-0AA0 |
|
?6?1 100 個 |
6ES7 392-1AJ00-1AB0 |
|
20 針，彈簧型 |
|
|
?6?1 1 個 |
6ES7 392-1BJ00-0AA0 |
|
?6?1 100 個 |
6ES7 392-1BJ00-1AB0 |
|
40 針，螺釘型 |
|
|
?6?1 1 個 |
6ES7 392-1AM00-0AA0 |
|
?6?1 100 個 |
6ES7 392-1AM00-1AB0 |
|
40 針，彈簧型 |
|
|
?6?1 1 個 |
6ES7 392-1BM01-0AA0 |
|
?6?1 100 個 |
6ES7 392-1BM01-1AB0 |
|
S7-300 連接電纜 |
|
|
用于 64 通道模塊； 2 個 |
|
|
1 m |
6ES7 392-4BB00-0AA0 |
|
2.5 m |
6ES7 392-4BC50-0AA0 |
|
5 m |
6ES7 392-4BF00-0AA0 |
|
端子排 |
|
|
用于 64 通道模塊； 2 個 |
|
|
螺釘型接線端子 |
6ES7 392-1AN00-0AA0 |
|
彈簧型接線端子 |
6ES7 392-1BN00-0AA0 |
|
前門，增強型 |
6ES7 328-0AA00-7AA0 |
|
例如用于 32 通道模塊；用于連接1.3mm2/16 AWG 導線 |
|
|
總線連接器1 個（備件） |
6ES7 390-0AA00-0AA0 |
|
SM322 熔斷器套件 |
|
|
10 個熔斷器， 8A 快速熔斷，2 個熔斷器座；用于 6ES7 322-1FF01-0AA0,6ES7 322-1FH00-0AA0 |
6ES7 973-1HD00-0AA0 |
|
10 個 6.3A 熔斷器；用于 6ES7 322-1CF00-0AA0 |
6ES7 973-1GC00-0AA0 |
|
標簽條 10 個（備件） |
|
|
用于帶 20 針前連接器的模塊 |
6ES7 392-2XX00-0AA0 |
|
用于帶 40 針前連接器的模塊 |
6ES7 392-2XX10-0AA0 |
|
標簽蓋 10 個（備件） |
|
|
用于帶 20 針前連接器的模塊 |
6ES7 392-2XY00-0AA0 |
|
用于帶 40 針前連接器的模塊 |
6ES7 392-2XY10-0AA0 |
|
用于機器銘牌的標簽紙：用于帶 20 針前連接器的模塊；DIN A4，可使用激光打印機進行打?。?10 個 |
|
|
深綠色 |
6ES7 392-2AX00-0AA0 |
|
淺褐色 |
6ES7 392-2BX00-0AA0 |
|
黃色 |
6ES7 392-2CX00-0AA0 |
|
紅色 |
6ES7 392-2DX00-0AA0 |
|
用于帶 40 針前連接器的模塊；DIN A4，可使用激光打印機進行打印； 10 個 |
|
|
深綠色 |
6ES7 392-2AX10-0AA0 |
|
淺褐色 |
6ES7 392-2BX10-0AA0 |
|
黃色 |
6ES7 392-2CX10-0AA0 |
|
紅色 |
6ES7 392-2DX10-0AA0 |
|
SIMATIC 手冊匯編電子手冊 DVD 盤，多語種 |
6ES7 998-8XC01-8YE0 |
|
SIMATIC 手冊匯編， 1 年更新服務。當前“ 手冊匯編”DVD 盤，以及后續三次更新 |
6ES7 998-8XC01-8YE2 |
