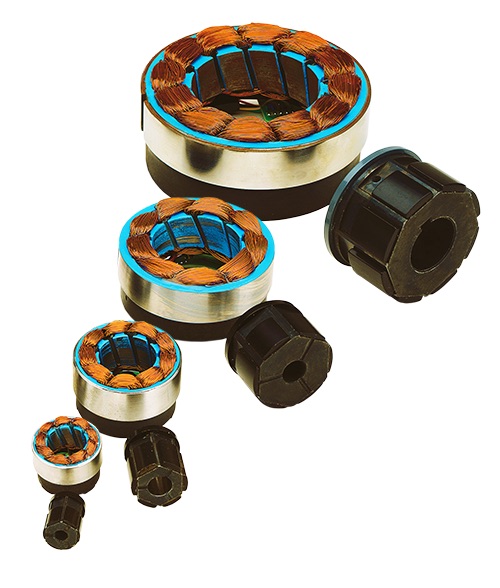

Allied Motion的QB系列無框無刷伺服電機是專為直接軸集成在機器應用場合設計的.
QB系列是無刷套件電機（轉子和定子組），旨在以低的成本提供高性能和伺服精度。 它們可以根據所需的具體規格輕松定制。 可根據要求提供QS版本，可在高速下提供更高的效率。 量子伺服電機也可提供標準NEMA尺寸（17,23,34和56幀）來進行伺服應用。
QB系列針對高輸出功率，高扭矩密度和低齒槽轉矩進行了優化。 它們的高功率密度比允許在許多應用中使用較小尺寸的電機，從而節省空間和重量。
無框架QB系列的常見應用包括實驗室自動化，機器人接頭，萬向節系統，動力輪驅動，半導體制造設備和特殊高速泵。
特點與優勢
1）無框式無刷伺服電機設計用于直接集成到從動軸上
2）從0.069 Nm 到15.04 Nm 的連續失速扭矩
3）標準繞組電壓額定值為24,40和130 V（QB056系列為40,130和300 V）
4）高強度釹鐵硼磁體使扭矩產生大化
5）集成霍爾換向傳感器
6）空載速度高達30,000+ RPM
1）針對高速運行進行了優化的型號QS版本
2）定制卷繞設計，以適應特定的性能要求
3）定制轉子通孔尺寸
4）熱敏電阻或其他感
AlliedmotionQB無框高扭矩密度無刷伺服電機性能范圍概述如下表
|
Series |
Frame Size |
Rotor Length |
Motor Voltage |
Continuous Stall Torque |
No-load Speed |
|
QB017 |
36 |
25-64 |
24, 40, 130 |
0.1 - 0.3 |
4864 - 30746 |
|
QB023 |
56 |
32-89 |
24, 40, 130 |
0.3 - 1.3 |
2152 - 10000 |
|
QB034 |
82 |
32-89 |
24, 40, 130 |
0.8 - 3.2 |
1116 - 7313 |
|
QB056 |
127 |
45-174 |
40, 130, 300 |
4.2 - 15 |
1939 - 5534 |
|
