Heidenhain（海德漢）有內置軸承的旋轉編碼器

更多信息請聯系銷售工程師趙貴軍185-1855-9188   Email：guijun.zhao@goldkong.com

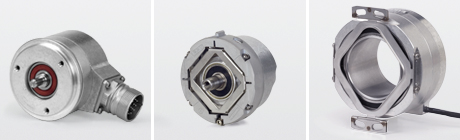

海德漢的ERN、ECN和EQN旋轉編碼器自帶軸承和安裝的定子聯軸器，具有安裝簡單、總長度短的特點。其應用包括用于簡單測量任務以及飼服驅動的位置和轉速控制?？招妮S可以直接滑入并固定在被測軸上。

海德漢的ROD、ROC和ROQ旋轉編碼器自帶軸承且具有密封結構。這些編碼器均堅固耐用、結構緊湊。它通過一個分離聯軸器由轉子連接被測軸，聯軸器可以補償軸向運動和編碼器軸與被測軸的不同軸度。

旋轉編碼器，帶內置軸承，采用定子聯軸器安裝

系列應用

ExN 1000

旋轉編碼器

· 微型

· 軸徑6 mm盲孔軸

· 外殼外徑： 36.5 mm

ExN 400

旋轉編碼器

· 小型

· 行業標準尺寸和輸出信號

· 外殼外徑： 58 mm

ExN 100

旋轉編碼器

· 用于大直徑軸

· 空心軸： 20 mm，25 mm，38 mm，50 mm內徑D

· 外殼外徑： 87 mm

ExN 1300

伺服驅動用位置編碼器

· 內置在馬達中

· 58 mm外殼外徑

· 定子聯軸器適用于65 mm內徑的定位孔

· 1:10錐度，有效直徑9.25 mm，用于超高剛性連接

ExN 1100

伺服驅動用位置編碼器

· 內置在馬達中

· 微型

· 軸徑6 mm盲孔軸

· 外殼外徑： 36.5 mm

帶內置軸承、采用分離聯軸器的旋轉編碼器

ROC/ROQ/ROD 400

旋轉編碼器

· 行業標準尺寸和輸出信號

· 采用同步法蘭或夾緊法蘭安裝

· 軸徑6 mm，同步法蘭，10 mm夾緊法蘭

ROD 1000

旋轉編碼器

· 微型

· 采用同步法蘭安裝

· 軸徑4 mm

· 外殼外徑： 36.5 mm
