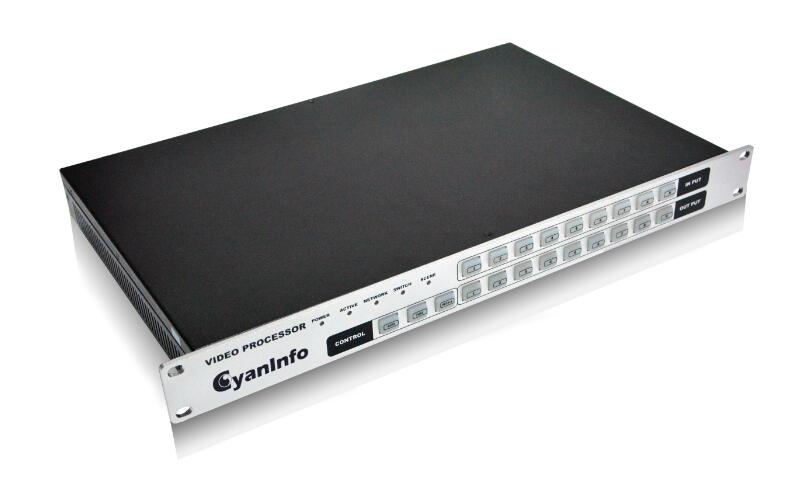

青云9進9出網絡中控HDMI視頻矩陣，是我司傾力打造的新一代HDMI矩陣，是一款支持手機控制、iPad控制、WEB雙向控制及APP集中管理的產品，且支持HDMI1.4a標準，支持EDID管理；分辨率可達4K@30HZ、1080@120HZ的HDMI矩陣。支持音視頻同步切換，適用于會議室、指揮中心、多媒體室等應用場景。
特色功能:
1. 青云9進9出網絡中控HDMI視頻矩陣，支持安卓、ios系統手機或平板WEB/APP控制和集中管理，操作更加靈活方便；
2. 支持4K 30HZ輸入輸出；
3. 兩鍵式控制方式，設備控制更加簡單有效，且支持通道快速關閉；
4. 可視化按鍵，可實現輸入輸出通道狀態可視化；
5. 廣電級交換芯片，圖像切換單顆芯片即可完成，集成度更高；
6. 雙向控制，WEB/APP/按鍵圖像切換狀態實時同步；
7. 集中控制功能，單臺控制單元可控制多臺矩陣，無需手動修改配置數據；
8. 開放的web控制代碼，支持自行二次開發；
9. 支持EDID可擦寫與EDID自適應功能，更好適應現場多樣化的顯示設備，提高兼容性；
10. 支持HDCP解析。
產品特性:
1. HDMI 1.4a協議版本支持: 4K x 2K@30Hz、1080P@120Hz、1080P 3D@60Hz；
2. Deep Color 支持48/36/30/24-bit；
3. 支持LPCM 7.1CH, 杜比True HD, 杜比數字+和DTS-HD Master Audio 傳輸；
4. 支持任意信號源在多個顯示器上同時顯示；
5. 支持任意HDMI顯示器隨時查看任意HDMI信號源；
6. 青云9進9出網絡中控HDMI視頻矩陣，支持WEB控制和APP控制，控制更加靈活方便；
7. 支持4K 30HZ輸入輸出；
8. 兩鍵式控制方式，設備控制更加簡單有效，支持1路輸入+N路輸出圖像切換;
9. 支持通道快速關閉；
10. 可視化按鍵，通過按鍵藍光指示燈可實現輸入輸出通道狀態可視化；
11. 廣電級交換芯片，圖像切換單顆芯片即可完成，集成度更高；
12. 雙向控制，WEB/APP/按鍵圖像切換狀態實時同步；
13. 集中控制功能，單臺控制單元可控制多臺矩陣，無需手動修改配置數據；
14. 青云9進9出網絡中控HDMI視頻矩陣，開放的web控制代碼，支持自行二次開發；
15. 支持EDID可擦寫與EDID自適應功能，更好適應現場多樣化的顯示設備，提高兼容性；
16. 支持RS-232, 面板控制以及TCP/IP 控制；
17. 采用外置電源，航空式螺旋電源接口，為電源的穩定性保駕護航；
19. 支持3X3拼接顯示
|
青云9進9出網絡中控HDMI視頻矩陣規格參數 |
|
|
名稱 |
09-09 HDMI高清矩陣 |
|
型號 |
HDMI0909 |
|
輸入端口 |
9×HDMI, |
|
輸出端口 |
9×HDMI |
|
設備高度 |
1U |
|
支持視頻分辨率 |
480i, 576i, 480p, 576p, 720p ,1080i, 1080p@24/30/50/60/120Hz, 4K@30Hz, 1080P3D@60Hz |
|
控制接口 |
1路RS-232 IN、1路RS-232 OUT、1路RJ-45 |
|
協議標準 |
支持HDMI1.4a、支持EDID管理與可擦寫、支持HDCP解析 |
|
色彩空間 |
支持RGB444、YUV444、YUV422色彩空間，支持x.v.Color擴展色域標準 |
|
靜電保護 |
人體放電模式: ± 8kV (氣隙放電) ± 4kV (接觸放電) |
|
控制方式 |
按鍵、RS232、WEB、APP |
|
電源 |
AC:110V-240V 50/60Hz DC:12V3A |
|
輸入電壓 |
電源 100VAC ~ 260VAC, 50/60 Hz |
|
功耗 |
23W（最大） |
|
尺寸 |
440×285×45（mm） |
|
重量 |
4Kg |
|
工作溫度 |
0 oC~40 oC/32 oF~104 oF |
|
存儲溫度 |
?20 oC~60 oC/?4 oF~140 oF |
