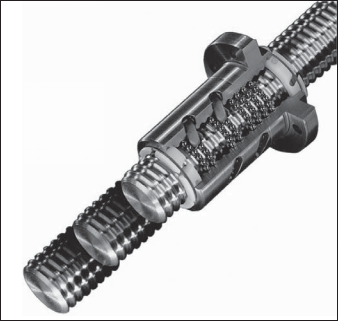

Thomson 滾珠絲杠和梯形絲杠
銷售工程師趙貴軍185-1855-9188 Email：guijun.zhao@goldkong.com
Thomson 生產公制和英制類型的滾珠絲杠和梯形絲杠已經70多年，其提供的執行方法遠勝于其他供應商。 相比于笨重、噪音大且昂貴的液壓和氣動執行器系統，Thomson 的滾珠絲杠和梯形絲杠外形更為緊湊，運行更安靜，且價格更為低廉。 此外，無需使用泵、軟管、液體或車間氣源，沒有火災、安全及健康方面的危險。
Thomson 精密滾絲機確保定位精度高達0.003 英寸/英尺，而且我們的PTFE涂層工藝使得生產出的滾珠絲杠阻力矩更少，因此使用壽命更長。 所有標準塑料螺母裝配組件均采用內部潤滑的乙縮醛（塑鋼），具有優秀的潤滑性及耐磨性。 對于特別重的負載，
帶標準銅制螺母的滾珠絲杠采用 SAE 660 軸承銅，負載能力更強，且PV性能更佳。
英制系列梯形絲杠具有3/16" x .05"到3" x 1/4"的直徑-導程選項，動態負載最高可達400 lbs（靜態負載為114,000 lbs）。 標準型號的英制系列梯形絲杠精度可達.010 英寸/英尺（精密型號精度可達.003 英寸/英尺），間隙大小為 0 至 .010 英寸。
公制系列梯形絲杠具有 10 x 2 mm 到 24 x 5 mm 的直徑-導程選項，動態負載最高可達 750 N (靜態負載為 500 kN)。 標準型號的公制系列梯形絲杠精度可達 250 micron/300mm（精密型號精度可達75 micron/300mm），間隙大小為 .025mm。
Thomson 滾珠絲杠和梯形絲杠的設計、質量、材料、制造和應用支撐均不同，所有這些因素對性能及使用壽命都有影響。 我們的滾珠絲杠和梯形絲杠有整個直徑、導程與螺母配置范圍可選，不管是預載型還是非預載型，均以行業標準封裝。
英制精密磨削與精密軋制滾珠絲杠設計類型多種多樣，直徑（導程）范圍從 .187英寸到 4.0英寸 (.05 英寸到2.0 英寸)。 我們的滾珠絲杠精度可達±0.0005 英寸/英尺，有零齒隙型號可選。
公制磨削與精密軋制滾珠絲杠性能優異，直徑（導程）范圍從 .187英寸到 4.0英寸 (.05 英寸到2.0 英寸)。 我們的滾珠絲杠精度可達 ±12 μm/300 mm，有零齒隙型號可選。
電動梯形絲杠
Thomson公司的新型電動梯形絲杠集混合式步進電機和精密梯形絲杠于一身，且外形緊湊。該產品采用正在申請專利的圓錐鎖套技術，能夠快速分離和固定，正確對準連接。
Thomson電動梯形絲杠有兩種基本配置 – 旋轉絲杠（ S）和旋轉螺母（ N）。旋轉絲杠配置通過電機旋轉梯形絲杠進行驅動，并傳遞負載到絲杠螺母。旋轉螺母配置通過在電機殼體內旋轉螺母進行驅動，并通過約束電機并傳遞負載到梯形絲杠上實現運動，或者通過約束梯形絲杠并傳遞負載到電機上來實現運動。
|
標稱直徑 |
|
||||||||||||
|
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
125 |
160 |
||
|
標稱導程 P [mm] |
4 |
● |
|
|
|
|
|
|
|
|
|
|
|
|
5 |
● |
● ○ |
● ○ |
● ○ |
● ○ |
● ○ |
● |
|
|
|
|
|
|
|
10 |
● |
● |
○ |
● ○ |
● ○ |
● ○ |
● ○ |
● ○ |
● ○ |
○ |
○ |
|
|
|
15 |
|
|
|
|
○ |
○ |
|
○ |
|
|
|
|
|
|
20 |
|
|
● |
● |
● |
● ○ |
●△○ |
●△○ |
○ △ |
○ △ |
○ △ |
○ △ |
|
|
25 |
|
|
|
● |
|
|
△ |
○ △ |
○ △ |
○ △ |
○ △ |
○ △ |
|
|
30 |
|
|
|
|
|
|
|
|
○ |
○ |
○ △ |
○ △ |
|
|
32 |
|
|
|
|
● |
|
|
|
|
|
|
|
|
|
40 |
|
|
|
|
● |
● |
|
|
|
○ |
○ |
|
|
|
50 |
|
|
● |
● |
|
|
|
|
|
|
|
|
|
|
|
趙貴軍185-1855-9188 Email：guijun.zhao@goldkong.com ● = 軋制（庫存） ○ =磨制/旋銑 △ =磨制/旋銑 重載型
|
||||||||||||
