RKC溫控器CD904FD10-V*AB*5N
RKC溫控器規格型號
CH102 (48×48×100mm)
CH402 (48×96×100mm)
CH902 (96×96×100mm)
一、 RH400尺寸：48*96，縱深60，約250g
1.熱電偶：K、J、R、S、B、E、N、T、W5RE/W6RE、PL‖、U、L
2.測溫?zé)犭娮栎斎耄篜T100、JPT100
3.支流電壓：DC0——DC5V，DC1——DC5V
取樣周期：0.5s
測量精度：熱電偶：±（顯示值的0.3%+1digit）或± 2度 測溫電阻：±（顯示值的0.3+1digit）
（DC0/12V）允許負載電阻600歐以上可以加熱冷卻雙輸出控制（輸出1：加熱側；輸出2：冷卻側）
供選加熱器斷線警報和控制環斷線警報
二、CH402尺寸：48*96，縱深100，約250g
1.測溫?zé)犭娮栎斎耄篜T100、JPT100
2.支流電壓：DC0——DC5V，DC1——DC5V
3.支流電流：DC0——20MA，DC4——20MA （需250歐外部電阻）
取樣周期：0.5s
供選加熱器斷線警報和控制環斷線警報
供選2線式RS-485通訊
三、CD901尺寸：96*96 縱深100，約340g
1.測溫?zé)犭娮栎斎耄篜T100、JPT100
2.支流電壓：DC0——DC5V，DC1——DC5V
3.支流電流：DC0——20MA，DC4——20MA （需250歐外部電阻）
多種報警類型：上限輸入值、下限輸入值、上限偏差、下限偏差、上下限偏差、范圍內上限設定值、下限設定值（可附帶待機動作）
取樣周期：0.5s
測量精度：熱電偶：±（顯示值的0.3%+1digit）或± 2度測溫電阻：±（顯示值的0.3%+1digit）或± 0.8度支流電壓/電流輸入： ±（顯示值的0.3%+1digit）
（DC0/12V）允許負載電阻600，用于驅動TRIAC（三端雙相可控硅）的觸發輸出：觸發方式——零交叉方式，實行導通電流：50ma（50度），70ma（25度）用于零交叉方式中容量TRIAC（用于驅動100a以下的負載）*加熱/冷卻型的場合不可TRIAC（三端雙向可控硅）輸出：額定值0.5a（周?chē)鷾囟?0度以下）
RKC溫控器CD904FD10-V*AB*5N
如果想詳細了解相關產品，可以聯系座機：021-69131675 QQ：2355818226 手機：13585833243張志成
控制動作
PID控制（ON—OFF．P．PI．PD控制）
a）自動演算功能（AT）
1、自調方式：限制周期法
2、AT周期：3
b）自主校正設定改變時，自主校正即建立加熱／制冷PID控制動作除外，控制輸出
a）繼電器接點輸出：250VAC 3A（帶負荷）1a連接電氣性：超過300000次，額定負荷b）電壓脈沖輸出：0—12VDC（負荷電阻：超過600Ω）
c）電流輸出：4-20maDC（負荷電阻：超過600Ω）
d）閘流控制管驅動用觸發器輸出：零測法 中容量驅動
e）閘流控制管輸出：額定0．5A（環境溫度低于40℃）溫度報警
報警點：雙報警（分別設定）
報警種類：
偏差報警（上限，下限，上下限，范圍內）
過程值輸入報警（上限，下限）
設定值輸入報警（上限，下限）
＊可以選擇待機機能（設定值報警除外）
控制環斷線報警（LBA）
LBA設定時間：0．1—200．0min
＊不能設定為0．0min
LBA不感帶：0—9999oC［﹡F］（溫度輸入）
0—量程（電壓／電流輸入）
＊如果設定為0，LBA不動作。
加熱器斷線報警（HBA）
輸入：電流檢出器輸出
（RKC指定型號CTL-6-P-N CTL-12-S56-10L-N）
適用范圍：CTL-6-P-N 0-30A，CTL-12-S56-10L-N 0-100A
報警輸出
繼電器接點輸出：250VAC 1A（帶負荷）La連接
■通斷50000次以上。
■控制環斷線報警輸出需在A(yíng)LM1或ALM2中選擇其一
■當控制環斷線報警被選定時，另一報警不能被設定為L(zhǎng)BA
通訊功能（SCI）
接口標準：EIA RS-485
通訊協定：ANSI X3．28（1976）2．5A4
通訊方法：2線 半雙向多站聯接
同步方法：起始／停止同步
通訊速度：2400．4800．9600．19200BPS
起始位數：1
數據數位：7或8
檢查奇偶：有或無，如“有”時：奇或偶
停止數位：1或2
聯結點數：32點（地址設定0-99）
RKC溫控器CD904FD10-V*AB*5N
如果想詳細了解相關產品，可以聯系座機：021-69131675 QQ：2355818226 手機：13585833243張志成

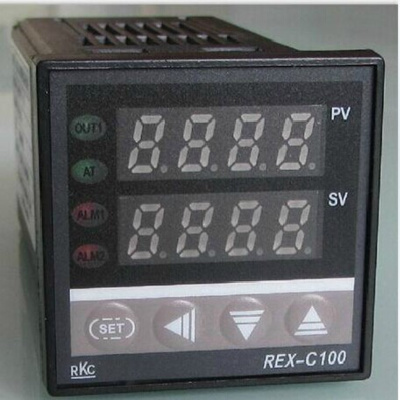

日本RKC溫控器（回路調節器）CD901、CD701、CD501、CD401、CH402、CB100、REX-C900、C700、C410、C400、C100、F900、F700、F400，備有大量現貨。技術力量雄厚，能為客戶提供各種不同類型輸入、輸出、報警、程序等類型的產品。 CD901FK02-M*AN、 CD901FK02-V*AN、 CD901FK02-8*AN、 CD701FK02-M*AN、 CD701FK02-V*AN、 CD701FK02-8*AN、 CD501FK02-M*AN、 CD501FK02-V*AN、 CD501FK02-8*AN、 CD401FK02-M*AN、 CD401FK02-V*AN、 CD401FK02-8*AN、 CH402FK02-M*AN、 CH402FK02-V*AN、 CH402FK02-8*AN、 CB100FK02-M*AN、 CB100FK02-V*AN、 CB100FK02-8*AN、 REX-C900FK02-M*AN、 REX-C900FK02-V*AN、 REX-C900FK02-8*AN、 REX-C700FK02-M*AN、 REX-C700FK02-V*AN、 REX-C700FK02-8*AN、 REX-C410FK02-M*AN、 REX-C410FK02-V*AN、 REX-C410FK02-8*AN、 REX-C400FK02-M*AN、 REX-C400FK02-V*AN、 REX-C400FK02-8*AN、 REX-C100FK02-M*AN、 REX-C100FK02-V*AN、 REX-C100FK02-8*AN、 REX-F900FK02-M*AN、 REX-F900FK02-V*AN、 REX-F900FK02-8*AN、 REX-F400FK02-M*AN、 REX-F900FK02-V*AN、 REX-F900FK02-8*AN、 CD系列溫控器（回路調節器）： * 自主校正功能 * 大屏LED顯示 * 加熱/冷卻控制 * 數字通訊 * 報警加熱器斷線報警控制環斷線報警輸入類型 a) 熱電偶（TC）：K，J，E，T，R，S，B，U，L，N，PL2，W5Re/w26Re b) 熱電阻（RTD）：Pt100 JPT100 c) 直流輸入：DC0~5V，DC1~5V，DC0~20mA*，DC4~20mA* *需在輸入端子間接250W的電阻輸入顯示精度：（設定值SV的0.3%+1位）輸入范圍：參照輸入范圍表采樣周期：0.5sec 過程值偏置-1999~9999℃[°F]或-199.9~999.9℃[°F]（溫度輸入） ±全量程（電壓/電流輸入）全量設定范圍 a)設定值（SV）：等同溫度范圍值 b)加熱側比例帶（P）：1—量程或0.1—量程（溫度輸入）*1量程的0.1~100.0%（電壓輸入） c)制冷側比例帶（Pc）：加熱側比例的1~1000% d)積分時間（I）：1—3600sec*2 e)微分時間（D）：1—3600sec*3 f)限制積分動作生效范圍（ARW）：比例帶的1—100%*4 g)加熱側比例周期1—100sec*5 h)制冷側比例周期1—100sec*6 3. 供應：日本RKC溫控器（回路調節器）CD901、CD701、CD501、CD401、CH402、CB100、REX-C900、C700、C410、C400、C100、F900、F700、F400，備有大量現貨。
第一報警表{ALM1}（標準內置）
A：上限偏差報警 G：附待機上下限偏差報警
B：下限偏差報警 H：上限輸入值報警
C：上下限偏差報警 J：下限輸入值報警
D：范圍內報警 K：附待機上限輸入值報警
E：附待機上限偏差報警 L：附待機下限輸入值報警
F：附待機下限偏差報警 R：控制環斷線報警*2
*2控制環斷線報警只能在第一報警或第二報警之間選擇其一
第二報警表{ALM2}（選項）
N：未設 G：附待機上下限偏差報警
A：上限偏差報警 H：上限輸入值報警
B：下限偏差報警 J：下限輸入值報警
C：上下限偏差報警 K：附待機上限輸入值報警
D：范圍內報警 L：附待機下限輸入值報警
E：附待上機限偏差報警 R：控制環斷線報警*2
F：附待下機限偏差報警 S：加熱器斷線報警（CTL-12）
P：加熱器斷線報警（CTL-12）
CH402-FK02-M*GN-NN
CD901-WK03-MM*AN
CD901WK02-VV*AN
CH102-FK02-M*AN
CD501-FD10-M*GN-NN
REX-D400F-N*TN-NN
CD901-FK02-N*AN
CD701-FK02-8*GN
CH102-FK02-M*AN
C900-FK06-M*EN
CD701-FK06-M*EN
CD701-FK02-M*GN-NN
CD901-FK02-M*AN-NN
CH402-FK02-VM*AN
CD901-FK05-8*AN
CB700-FK07-M*NN
CD701-FK07-N*AN
CD701-FD10-M*NN
CH102-FK02-V
CD901-FD01-M*AB
CH402-D10-V*AN-NN
CD901-FK02-R*AN
CD701-FK02-V*AN-NN-AY
CH102-FK07-V*AN-NN
CD901-F401-NN-5N
CH102-F103-V*AN-5N
CH102-F103-V*AN-5N
