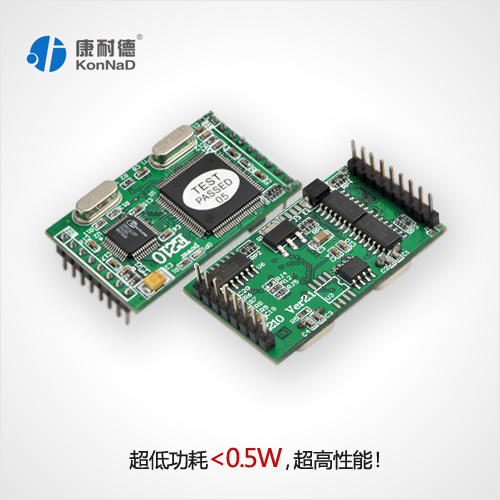

C2000 E210是具有高性價比且穩定可靠的串口設備嵌入式聯網模塊，它提供TTL串口到TCP/IP網絡和TCP/IP網絡到TTL串口數據透明傳輸，它可以使設備立即具備聯入TCP/IP網絡的功能
C2000 E210向上提供10M以太網接口，向下提供1個標準TTL串行口，通訊參數可通過多種設置方式設置。C2000 E210可廣泛應用于PLC控制與管理、門禁醫療、樓宇控制、工業自動化、測量?jī)x表及環境動力監控系統、信息家電、LED信息顯示設備和CNC管理等。
特點：
→具有TCP Server、TCP Client、UDP、虛擬串口、點對點連接等五種操作模式；
→用戶基于網絡軟件，不需要做任何修改就可以與C2000 E210通訊；
→通過安裝我們免費提供的虛擬串口軟件，用戶基于串口的軟件不需要做任何修改就可以與C2000 E210通訊；
→對于需要開發軟件的用戶，我們免費提供通訊動態庫、設置動態庫或OCX控件；
→通過瀏覽器、設置軟件或設置動態庫進行參數設置；
→支持DNS域名解析功能；
→低消耗設計，無需散熱裝置；
→看門狗設計，穩定性高。
a) 本產品有以下三種工作模式：
1．作為TCP服務器，轉換器上電后在指定的TCP 端口等待數據服務器的連接請求，數據服務器在需要與轉換器通訊的時候，向轉換器的監聽端口請求建立TCP 連接，連接建立后，數據服務器可以隨時向轉換器發送數據，轉換器也可以隨時將數據發送到數據服務器，在完成指定的通訊后，數據服務器可以主動要求斷開連接，否則連接一直保持。
2．作為TCP客戶端，轉換器上電時會主動向服務器請求連接，直到TCP連接建立為止，并且連接一旦建立將一直保持，連接建立后，數據服務器可以隨時向轉換器發送數據，轉換器也可以隨時將數據發送到數據服務器。
3．UDP方式有兩種：
當C2000 工作在“UDP normal”模式時，C2000會回應所有的IP地址和端口發過來的數據，并將返回的數據發送到最后一次發給它查詢請求的IP地址和端口。
當C2000 工作在“UDP Appointed”模式時，它能接收所有的IP地址和端口發過來的數據，但只將返回的數據發送給指定的IP地址和端口。
b) 應用軟件可使用三種方式與轉換器通訊：
1．通過本公司開發的虛擬串口管理程序，將網絡數據重定向到虛擬串口，然后從虛擬串口讀取數據；
2．用本公司開發的控件EDSockServer.ocx(或動態庫EDSockServer.dll)；
3．使用Socket進行通訊。
1.2 技術參數
系統
CPU 32-bit ARM
RAM 64KB
Flash 256KB
LAN
速率 10M/100Mpbs
接口 RJ45
串口 TTL RXD，TXD，RTS，CTS，GND
串口通信參數
效驗 None，Even，Odd，MARK，SPACE
數據位 6、7、8
停止位 1、2
流量控制 RTS/CTS，XON/XOFF，None
速率 300bps~115200bps
軟件特點
協議 ARP，IP，ICMP，TCP，UDP，DHCP，HTTP，DNS
操作模式 TCP Server、TCP Client，UDP，虛擬串口、點對點連接
設置 C2000設置程序、Web瀏覽器、設置動態庫、串口設置（可選）
提供軟件 虛擬串口軟件、C2000設置程序、串口調試工具、網絡設置程序、EDSockServer.OCX控件、EDSockServer.DLL動態庫、設置動態庫以及VB、VC、BC、Delphi的示例代碼
驅動支持 Windows 98/ME/2000/XP/2003/Vista/Windows 7 32位
電源需求
電源規格 5VDC，±5%
電流 最大電流小于180mA
環境
操作溫度 -25℃~85℃
儲存溫度 -60℃~125℃
濕度 5~95%RH，不凝露
尺寸
引腳間距 2.54mm
