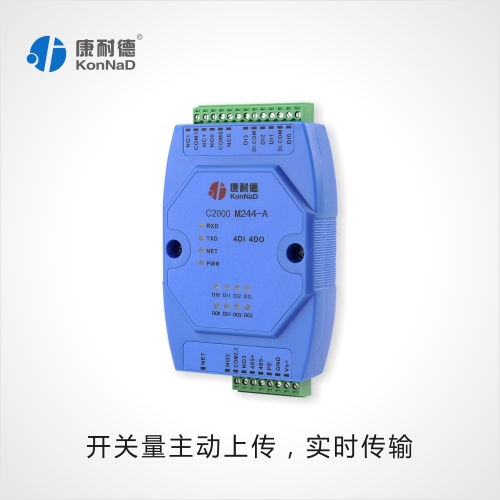

M244-A是數字量型主動式以太網I/O服務器，具有4路數字量輸入（DI）和4路數字量輸出（DO）。
在傳統的被動式以太網I/O系統當中，主機一般是通過不斷輪訊各個I/O設備來采集數據。在局域網環境當中，只有通過快速輪訊才能夠獲得實時的I/O數據。然而，這樣卻為網 絡帶來了沉重的負擔，網絡資源也被大量浪費。而M244-A在網絡連接建立情況下，各I/O通道狀態發生改變，能夠主動上傳當前I/O狀態。這種主動發送意外事件消息的方式對PC- based監控而言，顯然大大減少了對網絡帶寬的需求。
M244-A采用標準的Modbus TCP通訊協議，客戶可以根據Modbus TCP協議格式在短時間內完成事件觸發條件和輸出狀態控制的編寫，康耐德還提供了支持VB，VC++和C#等例子程序，方便用戶自行開發數據采集程序。
本產品還提供一個RS485擴展接口，方便、靈活的級聯方式，能夠支持最多16級級聯，使得MD44，MDIA，MDVA，MDI8，MDV8，MD82，MD88，MD16等RS485采集模塊能夠通過最低 成本實現網絡接入，并實現各種數字量、模擬量的組合擴展采集。提供6年質保服務。
技術參數：
I/O接口
DI特性 4路干接點輸入
60V過壓保護 ，100mA過流保護
DO特性 2路C型繼電器 2A 30VDC/1A 125VAC(0,1路）
2路集電極開路輸出30V 500mA(2,3路）
60V過壓保護 ，500mA過流保護
網絡通訊參數
接口 RJ45
以太網 10M/100Mbps
通訊協議 Modbus TCP
嵌入?yún)f(xié)議 ARP，ICMP，IP，TCP，UDP，DHCP,DNS
RS485擴展口通訊參數
波特率 9600bps
數據位 8
停止位 1
校驗 無
485地址 1-255
保護 1.5KV/600W防雷保護
240V過壓保護，80mA過流保護
提供資源
測試軟件 IO設備管理程序
文檔 Modbus通訊協議、寄存器地址文檔
DEMO Modbus通訊示例程序及代碼
電源需求
工作電壓 9~24VDC
工作電流 小于200mA
浪涌保護 1.5kW
過流過壓保護 60V過壓保護，500mA過流保護
工作環境
操作溫度 -25℃~85℃
存儲溫度 -60℃~125℃
工作濕度 5~95%RH不凝露
其他
尺寸 72.1*121.5*33.6mm
保修期 6年
