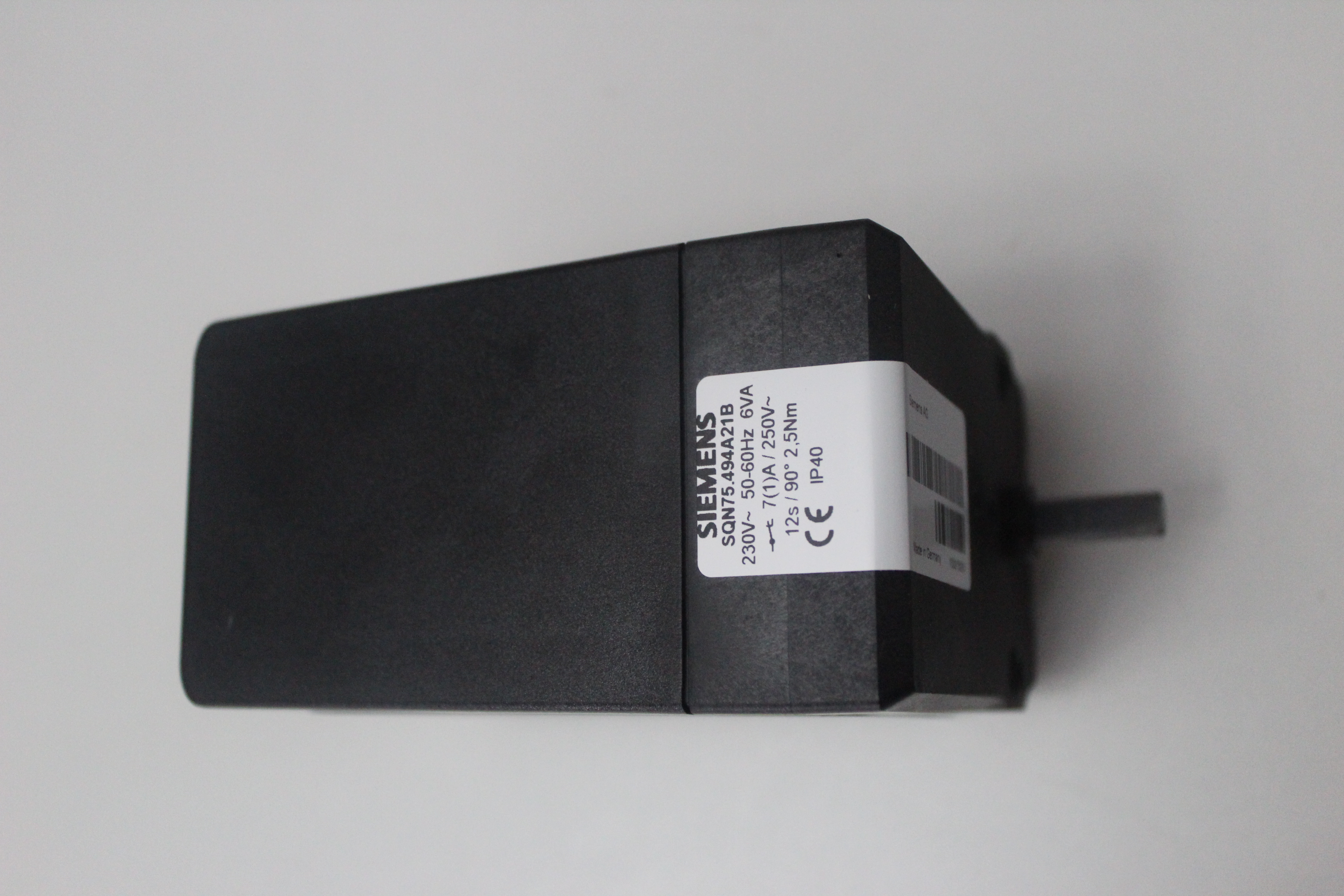

西門子馬達SQN75.244A21
SQN7...系列風門執行器
品牌：SIEMENS（西門子）
產地：德國
|
SQN75...系列轉向：順時針 |
||||||||
| 接線圖 | 軸號 | 90o運行時間 | 常規扭距 | 僵持扭距 | 輔助開關數 | 盒子長度 |
220V-15%...
240V+10% 50...60Hz |
SQN7...可替代 |
| No | No | s | Nm | Nm | Pieces | mm | 型號 | 型號 |
| 2 | 1 | 4 | 1.5 | 0.7 | 2 | 115 | SQN75.244A21 | |
| 4 | 1 | 4 | 1.5 | 0.7 | 2 | 115 | SQN75.244A21 | |
| 9 | 1 | 4 | 1.5 | 0.7 | 2 | 115 | SQN75.294A21 | |
| 2 | 1 | 12 | 2.5 | 1.2 | 2 | 115 | SQN75.424A21 | |
| 4 | 1 | 12 | 2.5 | 1.2 | 2 | 115 | SQN75.444A21 | |
| 9 | 1 | 30 | 2.5 | 1.3 | 2 | 115 | SQN75.694A21 | |
| 6 | 1 | 60 | 2.5 | 1.3 | 2 | 115 | SQN75.864A21 | |
|
SQN74...系列轉向：逆時針 |
||||||||
| 接線圖 | 軸號 | 90o運行時間 | 常規扭距 | 僵持扭距 | 輔助開關數 | 盒子長度 |
220V-15%...
240V+10% 50...60Hz |
SQN7...可替代 |
| No | No | s | Nm | Nm | Pieces | mm | 型號 | 型號 |
| 2 | 1 | 4 | 1.5 | 0.7 | 2 | 115 | SQN74.244A21 | |
| 4 | 1 | 4 | 1.5 | 0.7 | 2 | 115 | SQN74.244A21 | |
| 9 | 1 | 4 | 1.5 | 0.7 | 2 | 115 | SQN74.294A21 | |
| 2 | 1 | 12 | 2.5 | 1.2 | 2 | 115 | SQN74.424A21 | |
| 4 | 1 | 12 | 2.5 | 1.2 | 2 | 115 | SQN74.444A21 | |
| 9 | 1 | 30 | 2.5 | 1.3 | 2 | 115 | SQN74.694A21 | |
| 6 | 1 | 60 | 2.5 | 1.3 | 2 | 115 | SQN74.864A21 | |
