功率單元包括：
? 6 脈沖晶閘管全控整流橋
? 電壓源直流環節電容器
? 基于IGBT 器件的逆變橋
? 相關的觸發和監控電路
? 直流回路預充電電路
? 風扇的電源和控制回路
硬件組成

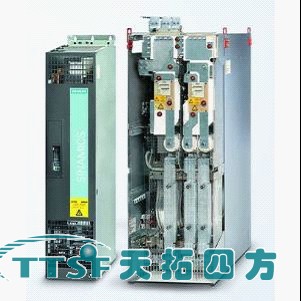

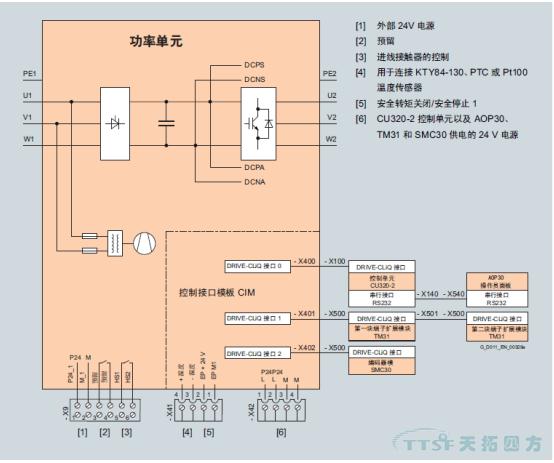

功率單元上的標準接口：
? 輸入電源連接端子
? 輸出電機連接端子
? 制動斬波器的連接端子
? dv/dt +VPL 濾波器的連接端子
? 緊湊型dv/dt + VPL 濾波器的連接端子；
? 外部 24V 電源的連接端子
? 3 個 DRIVE-CLiQ 插口
? 用于下述部件供電的 24V 輸出（最大 2.5 A）
- CU320-2 控制單元（控制模板）
- AOP30 操作面板
- 附加 DRIVE-CliQ 組件
? 1 路溫度傳感器輸入端子（KTY84-130,PTC 或 PT100）
? PE（保護接地）連接
功率范圍：
380 ... 480 V 3 AC 110—560KW
500 ... 600 V 3 AC 110—560KW
660 ... 690 V 3 AC 75---800KW
集成
功率單元通過 DRIVE-CliQ 口與 CU320 控制單元進行通訊。功率單元的供貨范圍內已包含所需的 DRIVE-CLiQ 電纜。用于連接其它帶DRIVE-CLiQ 設備的DRIVE-CLiQ 電纜可預制訂購，并可根據需要定制。
