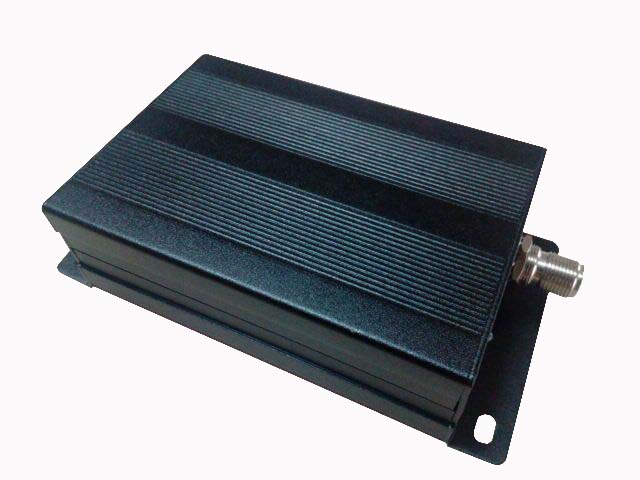

BY-4337低成本/高速率無線模塊
外形大方、質量穩定，適合于惡劣環境、遠距離傳輸?shù)墓こ虘?yīng)用。工業自動化控制、電力調度、水利工程施工、大型建筑工地、采油輸油測控、油井水井計量、水情水文監測、氣象資料傳輸、環保監測設備、地震監視網絡、慢速圖像傳輸、倉儲貨柜管理、商場超市理貨、林業防護設施、城市公交營運，高速公路管理、調度控制、集群通訊、智能大廈、無線信標、江河航運、地質勘探、交通運輸、移動定位、軍事訓練、公安報警、醫療監護、公用設施、自動抄表、遙控遙測、游戲娛樂及日常生活等各領域。
一、技術指標
綜合指標
● 工作頻段： 230MHz
● 頻率容差： ±5ppm
● 信道間隔： 25KHz
● 天線阻抗： 50Ω
● 調制方式： MSK
● 頻率設置： 撥碼開關
● 數據傳輸速率：
● 固定2400bps ink18">8N1 格式
● 串口可調1200/2400/4800/9600bps 8N1/8O1/8E1格式（9600bps每次最多傳輸100字節，1200bps/2400bps/4800bps不受字節控制）
● 固定9600bos(可連續發送，不受字節限制)
接收指標
● 可用靈敏度： ≤-120dBm(12dB SINAD)
● 剩余電平輸出: ≤-45dB
● 調制接收帶寬: ≥5KHz
● 鄰道選擇性: ≥60dB
● 互調抗擾性： ≥60dB
● 雜散響應抗擾性： ≥60dB
● 靜候電流： ≤80mA
● 解調輸出： ≥0.2V音頻電壓
發射指標
● 發射功率： 5W / 0.5W (可根據用戶要求定做)
● 調制失真： ≤3%
● 剩余調頻： ≤-40dB
● 調制靈敏度： 100mV（3KHz頻偏）
● 鄰道功率比： ≥60dB
● 雜散射頻分量： ≤-60dB
● 發射時工作電流： ≤1.5A(12V)
長×寬×高＝113 mm×76.5 mm×40 mm
