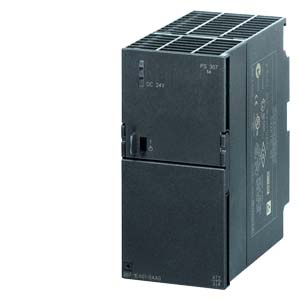

  1、西門子S7-300系列PLC安裝示意圖

2、S7-300系列PLC機架擴展

3、S7-300系列PLC的cpu通訊接口

4、S7-300系列PLC的I/O模塊

5、安裝注意事項

1)   不要將交流電源線接到輸入端子上，以免燒壞PLC；

2)   接地端子應獨立接地，不與其它設備接地端串聯，接地線裁面不小于2mm2；

3)   輔助電源功率較小，只能帶動小功率的設備（光電傳感器等）；

4)   一般PLC均有一定數量的占有點數（即空地址接線端子），不要將線接上；

5)   輸出有繼電器型，晶體管型（高速輸出時宜選用），輸出可直接帶輕負載（LED指示燈等）；

6)   PLC輸出電路中沒有保護，因此應在外部電路中串聯使用熔斷器等保護裝置，防止負載短路造成損壞PLC;

7)    輸入、輸出信號線盡量分開走線，不要與動力線在同一管路內或捆扎在一起，以免出現干擾信號，產生誤動作；信號傳輸線采用屏蔽線，并且將屏蔽線接地；為保證信號可靠，輸入、輸出線一般控制在20米以內；擴展電纜易受噪聲電干擾，應遠離動力線、高壓設備等。

8)    輸入/斷開的時間要大于PLC掃描時間；

9)     PLC存在I/O響應延遲問題，尤其在快速響應設備中應加以注意。
