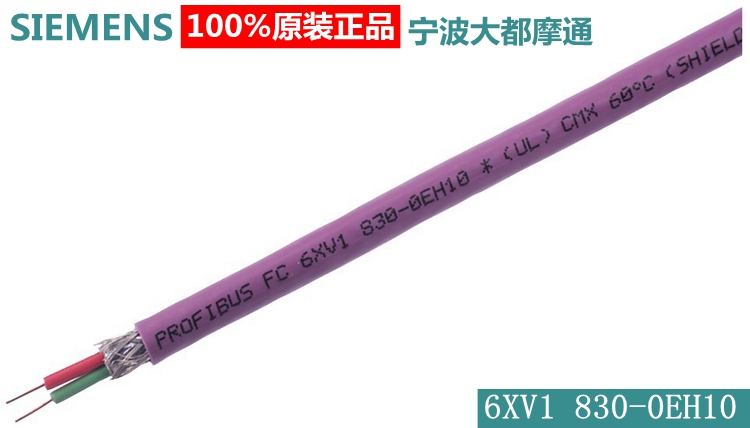

| 產品類型名稱： | PROFIBUS FC 標準電纜 GP | |
| 產品描述： | 標準總線電纜（2 芯），按米銷售，未裝配 | |
|
|
PROFIBUS FC 標準電纜 GP， 2 芯總線，有屏蔽， 特殊結構用于 快速安裝，供貨單位: 最大 1000m， 最小訂貨量 20m 按米銷售 | |
| 應用適宜性 | 快速安裝時用來固定鋪設的特殊結構標準電纜 | |
| 導線名稱 | 02YSY（ST）CY 1x2x0.64/2.55-150 VI KF 40 FR | |
| 電氣數據 | ||
| 單位長度阻尼量 | ||
| ● 9.6 kHz 時 / 最大值 | 0.0025?dB/m | |
| ● 38.4 kHz 時 / 最大值 | 0.004?dB/m | |
| ● 4 MHz 時 / 最大值 | 0.022?dB/m | |
| ● 16 MHz 時 / 最大值 | 0.042?dB/m | |
| 波阻 | ||
| ● 額定值 | 150?? | |
| ● 9.6 kHz 時 | 270?? | |
| ● 38.4 kHz 時 | 185?? | |
| ● 3 MHz ... 20 MHz 時 | 150?? | |
| 相對對稱公差 | ||
| ● 9.6 kHz 時的波阻 | 10?% | |
| ● 38.4 kHz 時的波阻 | 10?% | |
| ● 3 MHz ... 20 MHz 時的波阻 | 10?% | |
| 單位長度的回路電阻 / 最大值 | 110?m?/m | |
| 單位長度的屏蔽電阻 / 最大值 | 9.5??/km | |
| 單位長度電容 / 1 kHz 時 | 28.5?pF/m | |
| 工作電壓 | ||
| ● 有效值 | 100?V | |
| 機械數據 | ||
| 電線數量 | 2 | |
| 屏蔽層規格 | 重疊的鋁膠合箔，包裹鍍錫銅線制成的屏蔽編織層 | |
| 電氣連接規格 / FastConnect | 是的 | |
| 外徑 | ||
| ● 內導體 | 0.65?mm | |
| ● 芯線絕緣 | 2.55?mm | |
| ● 電纜內部護套 | 5.4?mm | |
| ● 電纜護套的 | 8?mm | |
| 外徑的對稱公差 / 電纜護套的 | 0.4?mm | |
| 材料 | ||
| ● 芯線絕緣 | PE | |
| ● 電纜內部護套 | PVC | |
| ● 電纜護套的 | PVC | |
| 顏色 | ||
| ● 數據線的芯線絕緣 | 紅色 / 綠色 | |
| ● 電纜護套的 | 紫色 | |
| 彎曲半徑 | ||
| ● 一次性彎曲時 / 許可最小值 | 37.5?mm | |
| ● 多次彎曲時 / 許可最小值 | 75?mm | |
| 拉力負荷 / 最大值 | 100?N | |
| 單位長度重量 | 78?kg/km | |
| 許可的環境條件 | ||
| 環境溫度 | ||
| ● 運行期間 | -40?...?+75?°C | |
| ● 存放期間 | -40?...?+75?°C | |
| ● 運輸期間 | -40?...?+75?°C | |
| ● 安裝時 | -40?...?+75?°C | |
| ● 備注 | 20 攝氏度時測量電氣屬性，根據 DIN 47250 第 4 部分或 DIN VDE 0472進行檢查 | |
| 火災分類 / 符合 EN 13501-6 | Eca | |
| 耐化學性 | ||
| ● 抵抗石油 | 耐油性符合 IEC 60811-2-1（4 小時/70°C） | |
| ● 防油脂 | 耐抗力受條件影響 | |
| ● 防水 | 耐抗力受條件影響 | |
| 放射折射性 / 抵抗 UV 射線 | 耐抗力 | |
| 產品特點、功能、組件 / 概述 | ||
| 產品特點 | ||
| ● 無鹵素 | 不 | |
| ● 不含硅 | 是的 | |
| 標準、規范、許可 | ||
| UL/ETL 列表 / 300 V Rating | 是的 | |
| UL/ETL 規格 / 600 V Rating | 是的 | |
| 資格證明 | ||
| ● CE標識 | 是的 | |
| ● UL 許可證 | 是的 | |
| ● 與 RoHS 一致 | 是的 | |
| 船級社 | ||
| ● American Bureau of Shipping Europe Ltd. (ABS) | 不 | |
| ● Bureau Veritas (BV) | 不 | |
| ● Det Norske Veritas (DNV) | 不 | |
| ● Germanischer Lloyd (GL) | 不 | |
| ● Lloyds Register of Shipping (LRS) | 不 | |
| ● Nippon Kaiji Kyokai (NK) | 不 | |
| ● Polski Rejestr Statkow (PRS) | 不 | |
