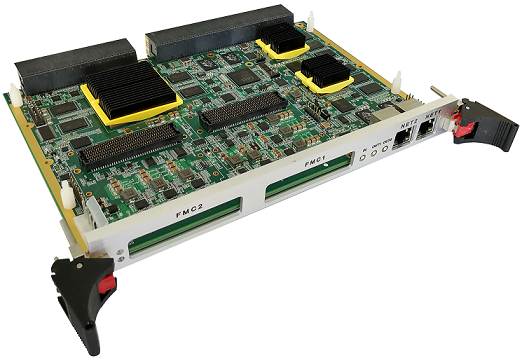

VPX610是北京青翼科技的一款基于6U VPX架構的高性能實時信號處理平臺，該平臺采用2片TI的KeyStone系列多核DSP TMS320C6678作為主處理單元，采用1片Xilinx的Virtex-7系列FPGA XC7VX690T作為協處理單元，具有2個FMC子卡接口，各個處理節點之間通過高速串行總線進行互聯。板卡采用標準6U VPX歐式板卡設計，具有優良的抗振動設計、散熱性能和獨特的環境防護設計，適合于航空、航天、船舶等應用場景。
技術指標
標準6U VPX規格，符合VITA46規范；
2個多核DSP處理節點、1個Virtex-7 FPGA處理節點；
處理性能：
1.DSP定點運算：40GMAC/Core*16=640GMAC；
2.DSP浮點運算：20GFLOPs/Core*16=320GFLOPs；
存儲性能：
1.DSP處理節點：4GByte DDR3-1333 SDRAM；
2.DSP處理節點：4GByte Nand Flash；
3.FPGA處理節點：2組2GByte DDR3-1600 SDRAM；
互聯性能：
1.DSP與DSP：HyperLink x4@5Gbps/lane；
2.DSP與FPGA：SRIO x4@5Gbps/lane；
3.FPGA與FPGA：2路GTH x8@10Gbps/lane；
4.FPGA與主控：PCI Express x4@8Gbps/lane；
5.FPGA與FMC接口：2路GTH x4@10Gbps/lane；
物理與電氣特征
1.板卡尺寸：100 x 233mm
2.板卡供電：5A max@+12V（±5%）
3. 散熱方式：金屬導冷散熱
環境特征
1.工作溫度：-40°~﹢85°C，存儲溫度：-55°~﹢125°C；
2.工作濕度：5%~95%，非凝結
軟件支持
1.可選集成板級軟件開發包（BSP）：
2.DSP底層接口驅動；
3.FPGA底層接口驅動；
4.板級互聯接口驅動；
5.基于SYS/BIOS的多核并行處理底層驅動；
6.可根據客戶需求提供定制化算法與系統集成：
應用范圍
1.軟件無線電；
2.雷達與基帶信號處理；
