一、HQ2系列智能型部分回轉閥門電動執行器適用范圍

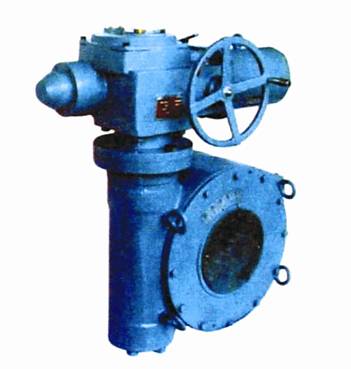

黃山良業牌HQ2系列智能型部分回轉閥門電動執行器，由第一級HZ1/LK、HZ2/LK型多回轉閥門電動裝置和第二級WQ或NGW型減速器疊加組成，適用于公稱通徑較大的球閥、蝶閥風門等關閉件作部分回轉的閥門及類似設備。
二、HQ2系列智能型部分回轉閥門電動執行器產品特點
通過人機界面實現就地操作與調試；
遠方和就地控制可切換。
具有緊急操作功能
可遙控操作
開關/調節型一體化（開關型無調節功能）
制造廠規定或者客戶要求的其他操作與控制功能
可通過人機界面顯示運行狀態信息；
具有不少于四路開關量狀態信號輸出；
制造廠規定或者客戶要求的其他運行狀態指示功能功能
行程可在現場進行設定
遠方和就地控制可在現場設定
開關量輸出信號可在現場進行組態
制造廠規定或者客戶要求的其他組態功能
運行中出現的異常情況（缺相、電機過熱、閥門卡）可自行診斷
功率控制單元的軟件和硬件故障可自行診斷
本產品性能指標達到GB/T24923-2010《普通型閥門電動裝置技術條件》的規定，防爆型性能指標達到GB3836.1-2000《爆炸性環境用防爆電氣設備 通用要求》、GB3836.2-2000《爆炸性環境用防爆電氣設備 隔爆型電氣設備“d” 》及GB/T24922-2010《隔爆型閥門電動裝置技術條件》的規定。
三、HQ2系列智能型部分回轉閥門電動執行器www.hs-liangye.com工作環境及技術參數
環境溫度：-20℃～+60℃。可選環境溫度：-30℃～+70℃
相對濕度：不大于90%（25℃時）
電 源：三相：380VAC ±10%；50Hz ±1%，三相三線制、三相四線制均可；單相：220AC -15%~+10%；50Hz ±1%，（特殊電源要求，請?jiān)谟嗀洉r(shí)說明）
輸入信號：調節型：DC4-20mA；開關型：無源干觸點，DC24V,AC220V
輸出信號：閥位反饋DC4-20mA；5組現場可組態輸出觸點，1組故障報警輸出觸點
輸出觸點容量：250VAC/5A
輸出電流信號負載阻抗：50Ω~750Ω。
工作制式：短時工作制，時間定額為10min；
防護等級：IP54，IP55或IP67
防爆標志：Ex dIIBT4Gb；
輸出扭矩：多回轉50～5000N.m，部份回轉50～160000N.m；
輸出轉速：多回轉10～72r/min，部份回轉0.125～4r/min；
快關型閥門電動裝置不適合作調節型使用。
基本誤差、回差、死區（可調）：1級，2.5級、5級可選（僅調節型適用）
四、連接尺寸（詳見說明書）
