標準型壓力控制器 SNS,HNS型
概要
SNS型
l 本產品為通用型壓力控制器，享有佳譽，性能好，壽命長。
HNS型
l 本產品為高壓控制用壓力控制器。開關壓力差固定，具有手動復位功能。
l 標準型：IP20（可任選加上蓋：IP44）
*鷺宮還生產防滴型、防爆型產品。
CE規格產品（應客戶要求提供）
UL認證產品（應客戶要求提供）
技術參數
SNS自動復位型 單位：MPa{kgf/cm2}
|
型號 |
調整范圍 |
開關壓差 |
出廠時設定值 |
最大工作壓力 |
接點 形式 |
重量 （kg） |
|||
|
最小 |
最大 |
最小 |
最大 |
Off(On) |
On(Off) |
||||
|
SNS-C101X |
-0.06{-50cmHg} |
0.1{1} |
0.015{0.15} |
0.05{0.5} |
0.025{0.25} |
0.05{0.5} |
0.3{3} |
圖1 |
0.33 |
|
SNS-C102X |
-0.02{-20cmHg} |
0.2{2} |
0.025{0.25} |
0.15{1.5} |
0.5{5} |
||||
|
SNS-C103X |
-0.06{-50cmHg} |
0.3{3} |
0.035{0.35} |
0.2{2} |
0.05{0.5} |
0.15{1.5} |
1{10} |
||
|
SNS-C104X |
-0.06{-50cmHg} |
0.4{4} |
0.04{0.4} |
0.1{1} |
0.2{2} |
1.5{15} |
|||
|
SNS-C106X |
-0.06{-50cmHg} |
0.6{6} |
0.06{0.6} |
0.4{4} |
0.2{2} |
0.3{3} |
|||
|
SNS-C110X |
0.1{1} |
1{10} |
0.1{1} |
0.3{3} |
0.4{4} |
0.6{6} |
|||
|

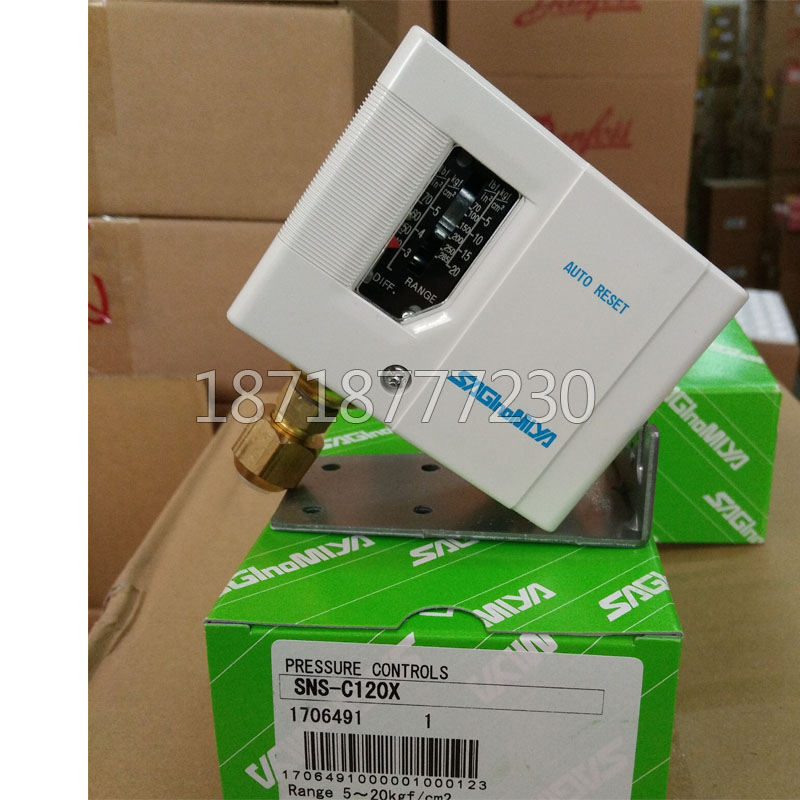

SNS-C120X |
0.5{5} |
2{20} |
0.2{2} |
0.5{5} |
1.2{12} |
1.5{15} |
3{30} |
||
|
SNS-C130X |
3{30} |
0.3{3} |
1{10} |
2{20} |
2.5{25} |
3.3{33} |
|||
|
SNS-C135X |
1{10} |
3.5{35} |
0.5{5} |
1.5{15} |
2.5{25} |
3{30} |
3.8{38} |
||
SNS手動復位型 單位：MPa{kgf/cm2}
|
型號 |
調整范圍 |
手動復位 |
出廠時設定值 |
最大工作壓力 |
接點 形式 |
重量 （kg） |
||
|
最小 |
最大 |
Off |
On |
|||||
|
SNS-C102XM2 |
-0.02{-20cmHg} |
0.2{2} |
壓力上升時手動復位 壓力下降時自動動作 |
0.025{0.25} |
手動復位 |
0.5{5} |
圖2 |
0.33 |
|
SNS-C106XM2 |
-0.06{-50cmHg} |
0.6{6} |
0.2{2} |
1.5{15} |
||||
|
SNS-C130XM2 |
0.5{5} |
3{30} |
2{20} |
3.3{33} |
||||
HNS自動復位型 單位：MPa{kgf/cm2}
|
型號 |
調整范圍 |
開關壓差 |
出廠時設定值 |
最大工作壓力 |
接點形式 |
重量 （kg） |
||
|
最小 |
最大 |
Off |
On |
|||||
|
HNS-C130X |
0.8 {8} |
3 {30} |
0.3~0.5固定 {3~5固定} |
2 {20} |
1.6 {16} |
3.3 {33} |
圖3 |
0.24 |
HNS手動復位型 單位：MPa{kgf/cm2}
|
型號 |
調整范圍 |
手動復位 |
出廠時設定值 |
最大工作壓力 |
接點形式 |
重量 （kg） |
||
|
最小 |
最大 |
Off |
On |
|||||
|
HNS-C130XM1 |
0.8 {8} |
3 {30} |
壓力上升時手動復位 壓力下降時自動動作 |
2 {20} |
手動復位 |
3.3 {33} |
圖4 |
0.24 |
防滴型及防水型（HNS型除外）：應客戶要求提供
