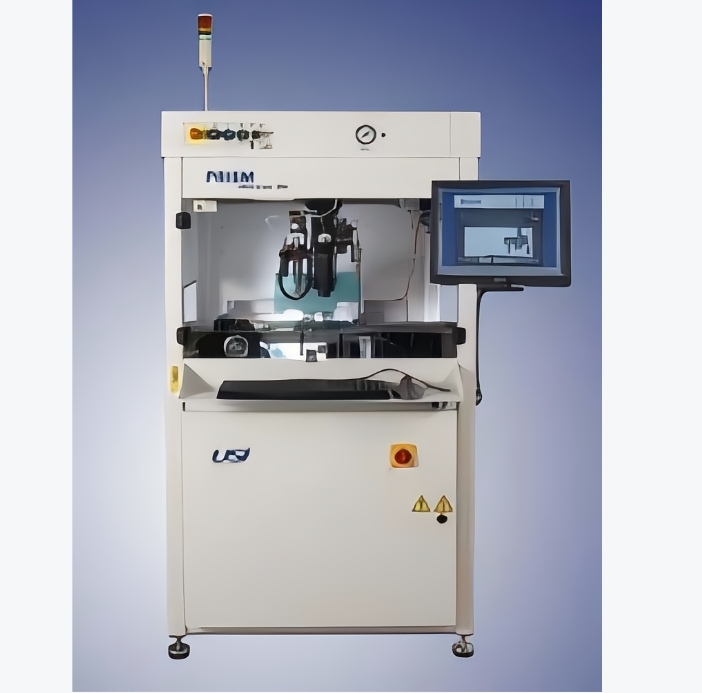

Prism 100超聲波噴涂設備
欲了解產品詳情請聯系? 黃工
手機:132，4662，4986(微信同號)
超聲波噴涂設備
Prism系列產品
獨家專.利無噴嘴超聲波噴涂技術，提供輕薄零缺陷涂層,最薄可達次微米。
材料使用率高達95~99%。
使用Windows XP控制系統,所有參數皆可轉換成EXCEL表格并可脫機編程。
設備穩固使用鋼結構焊接。
PMP-100精確液體供料系統:伺服驅動注射馬達精確控制液體噴涂容量、外
接100ml注射器、自動回填/攪拌系統。
90 度氣動式旋轉，只需要0.5秒就可90 度旋轉。
循環/攪拌系統:攪動式加壓儲存槽、泵浦式循環系統。
加壓儲存槽/流量控制閥:加壓儲存槽、微型脈沖式流量控制。
快速測試用專用簡易10ml注射器
機型介紹
|
型號 |
Prism 100 |
Prism 300/350 |
Prism 400/450 |
|
|
單軸脫機式設備 |
三軸XYZ選擇性噴涂設備 |
四軸XYZΘ選擇性噴涂設備 |
|
操作系統 |
PC GUI |
Windows XP |
Windows XP |
|
工作面積 |
490*490mm |
390*390mm |
390*390mm |
|
噴涂運作速度 |
380mm/sec |
500 mm/sec |
500 mm/sec |
|
網帶運作速度 |
100mm/sec |
100mm/sec(Prism 350 only) |
100mm/sec(Prism 450 only) |
|
支援噴頭 |
單頭 |
單/雙頭 |
單/雙頭 |
PV 360 太陽能光伏噴涂設備
噴涂運作速度最.高可達2000mm/s，流動率為每分鐘10~30毫升，UPH: 3000(每排放5片5”wafer)。
耐強酸強堿結構:不銹鋼系統及鋼焊接架構的及、CPVC(氯化聚乙烯，工程塑料)、壁板/側板使用CPVC護罩在整個噴涂空間、CPVC托 盤和排氣系統、鈦材質噴頭及鐵氟龍傳送網帶
水基型自動清潔系統，并使用IR烘干。
單方向一致性超聲波刀型噴涂，線型噴涂寬固最寬可達200mm，材料使用效率高達95~99%。
超音波頻率為45kHz
PMP-200精確液體供料系統:伺服驅動注射馬達精確控制液體噴涂容量、外接二個100ml注射器、自動回填/攪拌系統，達到持續生產不間斷。
CAT Blade Ultrasonic刀型噴頭適合大面積噴涂噴涂寬度為 13~200mm
超聲波頻率:35KHz及45KHz
典型應用:SMT局部噴涂,燃料電池鉑金觸媒噴涂,太陽能產業磷酸噴涂,光阻劑,防焊膠,醫學噴涂
Ultra-Spray CAT ILDS雙模式噴頭適合小面積噴涂噴涂寬度3-25mm
超聲波頻率:35KHz、45KHz及60KHz
典型應用:SMT局部噴涂,燃料電池鉑金觸媒噴涂,光伏噴涂,光阻劑,醫學噴涂
