| 產品特征 | ||||||||||||

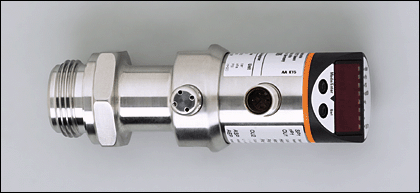

| 壓力傳感器 | ||||||||||||
| 接插件 | ||||||||||||
| 齊平安裝 | ||||||||||||
| 可旋轉的外殼350° | ||||||||||||
| 可設定零點和測量范圍值 | ||||||||||||
| 功能可選 | ||||||||||||
| 系統接口: 用于Aseptoflex適配器 | ||||||||||||
|
2個輸出 OUT1 = 開關量輸出 OUT2 = 模擬量輸出 |
||||||||||||
| 4 位數字數碼管顯示 | ||||||||||||
| 測量范圍: -12.4...250.0 mbar | ||||||||||||
| 使用范圍 | ||||||||||||
| 應用范圍 |
壓力: 相對壓力 衛生系統、粘性介質及帶懸浮粒子的液體 液體和氣體 |
|||||||||||
| 抗壓強度 [mbar] | 10000 | |||||||||||
| 爆破壓力(最低) [mbar] | 30000 | |||||||||||
| 介質溫度 [°C] | -25...125 (145 max. 1h) | |||||||||||
| 電氣數據 | ||||||||||||
| 電氣設計 | DC PNP/NPN | |||||||||||
| 工作電壓 [V] | 18...32 DC | |||||||||||
| 電流損耗 [mA] | < 50 | |||||||||||
| 絕緣電阻 [MΩ] | > 100 (500 V DC) | |||||||||||
| 防護等級 | III | |||||||||||
| 反相保護 | 是 | |||||||||||
| 輸出 | ||||||||||||
| 輸出 |
2個輸出 OUT1 = 開關量輸出 OUT2 = 模擬量輸出 |
|||||||||||
| 輸出功能 | 1 x 常開 / 常閉可選 + 1 x 模擬 (I / U, 可設定量程1:4) | |||||||||||
| 電流負載 [mA] | 250 | |||||||||||
| 電壓降 [V] | < 2 | |||||||||||
| 短路保護 | 脈沖 | |||||||||||
| 過載保護 | 是 | |||||||||||
| 開關頻率 [Hz] | 6 | |||||||||||
| 模擬量輸出 | I: 4...20 mA (Ineg: 20...4 mA) / U: 0...10 V (Uneg: 10...0 V) | |||||||||||
| 負載最大值 [Ω] | I / Ineg: 最大值(Ub - 10 V) x 50; U / Uneg: 最小值2000 | |||||||||||
| 測量/設定范圍 | ||||||||||||
| 顯示單位 | mbar, kPa, inH2O, mmWS, % der Spanne | |||||||||||
| 測量范圍 [mbar] | -12.4...250.0 | |||||||||||
| 設定范圍 | ||||||||||||
| 開關點, SP [mbar] | -12.0...250.0 | |||||||||||
| 復原點, rP [mbar] | -12.4...249.6 | |||||||||||
| 測量值起點, ASP [mbar] | -12.4...187.4 | |||||||||||
| 測量值終點, AEP [mbar] | 50.0...250.0 | |||||||||||
| 設定步距 [mbar] | 0.2 | |||||||||||
| 出廠設定 |
SP1 = 62.4 mbar; rP1 = 57.40 mbar ASP = 0.0 mbar; AEP = 250.0 mbar |
|||||||||||
| 精度/偏差 | ||||||||||||
|
精度/偏差 (測量范圍值的%) Turn down 1:1 |
||||||||||||
| 開關點精度 | < ± 0.2 | |||||||||||
| 特征曲線偏差 *) | < ± 0.2 | |||||||||||
| 線性 | < ± 0.15 | |||||||||||
| 遲滯 | < ± 0.15 | |||||||||||
| 重復精度 **) | < ± 0.1 | |||||||||||
| 長時間穩定性 ***) | < ± 0.1 | |||||||||||
| 溫度系數(TEMPCO) 溫度范圍內0...70° C (測量范圍值的%每10K) | ||||||||||||
| 零點的最大溫度系數 | < ± 0.05 | |||||||||||
| 測量范圍值的最大溫度系數 | < ± 0.15 | |||||||||||
| 反應時間 | ||||||||||||
| 開機延遲時間 [s] | 0.5 | |||||||||||
| 最小反應時間 開關輸出 [ms] | 100 | |||||||||||
| 用于開關量輸出的阻尼 (dAP) [s] | 0.1...100.0 | |||||||||||
| 用于模擬量輸出的阻尼 (dAA) [s] | 0.1...100.0 | |||||||||||
| 階躍函數響應時間 模擬輸出 [ms] | 25 | |||||||||||
| watchdog集成看門狗電路 | 是 | |||||||||||
| 軟件/編程 | ||||||||||||
| 編程選擇 | 遲滯/窗口功能; 常開/常閉; 輸出極性; 電流輸出/電壓輸出; 阻尼; 顯示值標度; 顯示器可以旋轉/關閉; 顯示單位 | |||||||||||
| 環境條件 | ||||||||||||
| 環境溫度 [°C] | -25...80 | |||||||||||
| 存儲溫度 [°C] | -40...100 | |||||||||||
| 外殼防護等級 | IP 67 / IP 69K | |||||||||||
| 認證/測試 | ||||||||||||
| EMC電磁兼容 |
|
|||||||||||
| 抗沖擊 |
|
|||||||||||
| 抗震 |
|
|||||||||||
| MTTF [年] | 173 | |||||||||||
| 機械技術數據 | ||||||||||||
| 系統接口 | 用于Aseptoflex適配器 | |||||||||||
| 材料(潮濕部件) | 陶瓷 (99.9 % Al2 O3); PTFE; 不銹鋼316L / 1.4435; 表面特性: Ra < 0.4 / Rz 4 | |||||||||||
| 外殼材料 | 不銹鋼316L / 1.4404; PC (Makrolon); PBT (Pocan); PEI; FPM (Viton); PTFE | |||||||||||
| 最小開關周期 | 1億 | |||||||||||
| 重量 [kg] | 0.406 | |||||||||||
| 顯示器/操作件 | ||||||||||||
| 顯示 |
|
|||||||||||
| 電氣連接 | ||||||||||||
| 接口 | M12接插件; 鍍金觸點 | |||||||||||
接線
|
||||||||||||
| 注釋 | ||||||||||||
| 注釋 |
|
|||||||||||
