| 產品特征 | ||||||||||||||

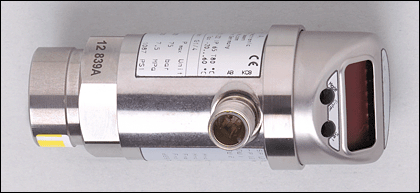

| 壓力傳感器 | ||||||||||||||
| 接插件 | ||||||||||||||
| 功能可選 | ||||||||||||||
| ATEX防爆產品許可證 | ||||||||||||||
| 組II, 類型3D | ||||||||||||||
| 系統接口: G ¼ I | ||||||||||||||
| 開關輸出, 模擬輸出 | ||||||||||||||
| 4 位數字?jǐn)?shù)碼管顯示 | ||||||||||||||
| 測量范圍: 0...2.5 bar / 0...36.3 psi / 0...250 kPa | ||||||||||||||
| 使用范圍 | ||||||||||||||
| 應用范圍 |
壓力: 相對壓力 液體和氣體 |
|||||||||||||
| 抗壓強度 | 20 bar | 290 psi | 2000 kPa | |||||||||||
| 爆破壓力(最低) | 50 bar | 725 psi | 5000 kPa | |||||||||||
| 介質溫度 [°C] | -20...60 | |||||||||||||
| 電氣數據 | ||||||||||||||
| 電氣設計 | DC PNP | |||||||||||||
| 工作電壓 [V] | 18...36 DC 1) | |||||||||||||
| 電流損耗 [mA] | < 50 | |||||||||||||
| 防護等級 | III | |||||||||||||
| 反相保護 | 是 | |||||||||||||
| 過壓保護 [V] | 至40 V | |||||||||||||
| 輸出 | ||||||||||||||
| 輸出 | 開關輸出, 模擬輸出 | |||||||||||||
| 輸出功能 | 常開 / 常閉可選; 4...20 mA或0...10 V | |||||||||||||
| 電流負載 [mA] | 250 | |||||||||||||
| 電壓降 [V] | < 2 | |||||||||||||
| 短路保護 | 脈沖 | |||||||||||||
| 開關頻率 [Hz] | ≤ 170 | |||||||||||||
| 模擬量輸出 | 4...20 mA / 0...10 V | |||||||||||||
| 負載最大值 [Ω] | 4...20 mA: max. 500 / 0...10 V: min. 2000 | |||||||||||||
| 測量/設定范圍 | ||||||||||||||
| 測量范圍 | 0...2.5 bar | 0...36.3 psi | 0...250 kPa | |||||||||||
| 設定范圍 | ||||||||||||||
| 開關點, SP | 0.02...2.50 bar | 0.4...36.2 psi | 2...250 kPa | |||||||||||
| 復原點, rP | 0.01...2.49 bar | 0.2...36.0 psi | 1...249 kPa | |||||||||||
| 設定步距 | 0.01 bar | 0.2 psi | 1 kPa | |||||||||||
| 出廠設定 | SP1 = 0.63 bar; rP1 = 0.58 bar | |||||||||||||
| 精度/偏差 | ||||||||||||||
|
精度/偏差 (測量范圍值的%) |
||||||||||||||
| 開關點精度 | < ± 0.5 | |||||||||||||
| 特征曲線偏差 *) | < ± 0.25 (BFSL) / < ± 0.5 (LS) | |||||||||||||
| 遲滯 | < ± 0.25 | |||||||||||||
| 重復精度 **) | < ± 0.1 | |||||||||||||
| 長時間穩定性 ***) | < ± 0.05 | |||||||||||||
| 溫度系數(TEMPCO) 溫度范圍內0...60° C (測量范圍值的%每10K) | ||||||||||||||
| 零點的最大溫度系數 | 0.2 | |||||||||||||
| 測量范圍值的最大溫度系數 | 0.2 | |||||||||||||
| 反應時間 | ||||||||||||||
| 開機延遲時間 [s] | 0.3 | |||||||||||||
| 可編程的延遲時間dS, dr [s] | 0; 0.2...50 | |||||||||||||
| 反應時間模擬量輸出 [ms] | < 3 | |||||||||||||
| watchdog集成看門狗電路 | 是 | |||||||||||||
| 軟件/編程 | ||||||||||||||
| 編程選擇 | 遲滯/窗口功能; 常開/常閉; ON延遲和關斷延時; 阻尼; 顯示單位; 電流/電壓輸出 | |||||||||||||
| 環境條件 | ||||||||||||||
| 環境溫度 [°C] | -20...60 | |||||||||||||
| 存儲溫度 [°C] | -40...100 | |||||||||||||
| 外殼防護等級 | IP 65 | |||||||||||||
| 認證/測試 | ||||||||||||||
| 產品標記 |
 II 3D Ex tc IIIC T80°C Dc X
|
|||||||||||||
| EMC電磁兼容 |
|
|||||||||||||
| 抗沖擊 |
|
|||||||||||||
| 抗震 |
|
|||||||||||||
| MTTF [年] | 213 | |||||||||||||
| 機械技術數據 | ||||||||||||||
| 系統接口 | G ¼ I | |||||||||||||
| 材料(潮濕部件) | 不銹鋼(303S22); 陶瓷; FPM (Viton) | |||||||||||||
| 外殼材料 | 不銹鋼(304S15); 不銹鋼 (316S12); PC (Makrolon); PBT (Pocan); PEI; FPM (Viton); PTFE | |||||||||||||
| 最小開關周期 | 1億 | |||||||||||||
| 重量 [kg] | 0.305 | |||||||||||||
| 顯示器/操作件 | ||||||||||||||
| 顯示 |
|
|||||||||||||
| 電氣連接 | ||||||||||||||
| 接口 | M12接插件; 鍍金觸點 | |||||||||||||
接線
|
||||||||||||||
| 注釋 | ||||||||||||||
| 注釋 |
|
|||||||||||||
| 包裝單位 [件] | 1 | |||||||||||||
