| 產品特征 | ||||||||||||||

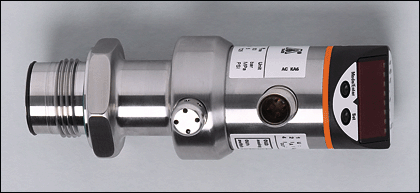

| 電子壓力傳感器 | ||||||||||||||
| 接插件 | ||||||||||||||
| 齊平安裝 | ||||||||||||||
| 可旋轉的外殼350° | ||||||||||||||
| 可設定零點和測量范圍值 | ||||||||||||||
| 功能可選 | ||||||||||||||
| 系統接口: G ¾ A | ||||||||||||||
|
2個輸出 OUT1 = 開關量輸出或診斷輸出 OUT2 = 開關量輸出 |
||||||||||||||
| 4 位數字數碼管顯示 | ||||||||||||||
| 測量范圍: -1.00...25.00 bar / -14.4...362.7 psi / -0.100...2.500 MPa | ||||||||||||||
| 使用范圍 | ||||||||||||||
| 應用范圍 |
壓力: 相對壓力 衛生系統、粘性介質及帶懸浮粒子的液體 液體和氣體 |
|||||||||||||
| 抗壓強度 | 100 bar | 1450 psi | 10 MPa | |||||||||||
| 爆破壓力(最低) | 200 bar | 2900 psi | 20 MPa | |||||||||||
| 介質溫度 [°C] | -25...125 (145 max. 1h) | |||||||||||||
| 電氣數據 | ||||||||||||||
| 電氣設計 | DC PNP/NPN | |||||||||||||
| 工作電壓 [V] | 18...32 DC | |||||||||||||
| 電流損耗 [mA] | < 50 | |||||||||||||
| 絕緣電阻 [MΩ] | > 100 (500 V DC) | |||||||||||||
| 防護等級 | III | |||||||||||||
| 反相保護 | 是 | |||||||||||||
| 輸出 | ||||||||||||||
| 輸出 |
2個輸出 OUT1 = 開關量輸出或診斷輸出 OUT2 = 開關量輸出 |
|||||||||||||
| 輸出功能 | 2 x 常開 / 常閉可選或1 x 常開 / 常閉可選 + 1 x 常閉 (診斷功能) | |||||||||||||
| 電流負載 [mA] | 2 x 250 | |||||||||||||
| 電壓降 [V] | < 2 | |||||||||||||
| 短路保護 | 脈沖 | |||||||||||||
| 過載保護 | 是 | |||||||||||||
| 開關頻率 [Hz] | 85 | |||||||||||||
| 測量/設定范圍 | ||||||||||||||
| 顯示單位 | bar, psi, MPa, % der Spanne | |||||||||||||
| 測量范圍 | -1.00...25.00 bar | -14.4...362.7 psi | -0.100...2.500 MPa | |||||||||||
| 設定范圍 | ||||||||||||||
| 開關點, SP | -0.96...25.00 bar | -13.8...362.7 psi | -0.096...2.500 MPa | |||||||||||
| 復原點, rP | -1.00...24.96 bar | -14.4...362.1 psi | -0.100...2.496 MPa | |||||||||||
| 設定步距 | 0.02 bar | 0.3 psi | 0.002 MPa | |||||||||||
| 出廠設定 |
SP1 = 6.24 bar; rP1 = 5.74 bar SP2 = 18.74 bar; rP2 = 18.30 bar |
|||||||||||||
| 精度/偏差 | ||||||||||||||
|
精度/偏差 (測量范圍值的%) Turn down 1:1 |
||||||||||||||
| 開關點精度 | < ± 0.2 | |||||||||||||
| 特征曲線偏差 *) | < ± 0.2 | |||||||||||||
| 線性 | < ± 0.15 | |||||||||||||
| 遲滯 | < ± 0.15 | |||||||||||||
| 重復精度 **) | < ± 0.1 | |||||||||||||
| 長時間穩定性 ***) | < ± 0.1 | |||||||||||||
| 溫度系數(TEMPCO) 溫度范圍內0...70° C (測量范圍值的%每10K) | ||||||||||||||
| 零點的最大溫度系數 | < ± 0.05 | |||||||||||||
| 測量范圍值的最大溫度系數 | < ± 0.15 | |||||||||||||
| 反應時間 | ||||||||||||||
| 開機延遲時間 [s] | 0.5 | |||||||||||||
| 最小反應時間 開關輸出 [ms] | 6 | |||||||||||||
| 用于開關量輸出的阻尼 (dAP) [s] | 0.0...100.0 | |||||||||||||
| watchdog集成看門狗電路 | 是 | |||||||||||||
| 軟件/編程 | ||||||||||||||
| 編程選擇 | 遲滯/窗口功能; 常開/常閉; 輸出極性; 阻尼; 顯示值標度; 顯示可以旋轉/關閉; 顯示單位 | |||||||||||||
| 環境條件 | ||||||||||||||
| 環境溫度 [°C] | -25...80 | |||||||||||||
| 存儲溫度 [°C] | -40...100 | |||||||||||||
| 外殼防護等級 | IP 67 / IP 69K | |||||||||||||
| 認證/測試 | ||||||||||||||
| EMC電磁兼容 |
|
|||||||||||||
| 抗沖擊 |
|
|||||||||||||
| 抗震 |
|
|||||||||||||
| MTTF [年] | 178 | |||||||||||||
| 機械技術數據 | ||||||||||||||
| 系統接口 | G ¾ A | |||||||||||||
| 材料(潮濕部件) | 陶瓷 (99.9 % Al2 O3); PTFE; 不銹鋼316L / 1.4435; 表面特性: Ra < 0.4 / Rz 4 | |||||||||||||
| 外殼材料 | 不銹鋼316L / 1.4404; PC (Makrolon); PBT (Pocan); PEI; FPM (Viton); PTFE | |||||||||||||
| 最小開關周期 | 1億 | |||||||||||||
| 重量 [kg] | 0.371 | |||||||||||||
| 顯示器/操作件 | ||||||||||||||
| 顯示 |
|
|||||||||||||
| 電氣連接 | ||||||||||||||
| 接口 | M12接插件; 鍍金觸點 | |||||||||||||
接線
|
||||||||||||||
| 注釋 | ||||||||||||||
| 注釋 |
|
|||||||||||||
| 包裝單位 [件] | 1 | |||||||||||||
