| 產品特征 | ||||||||||||||

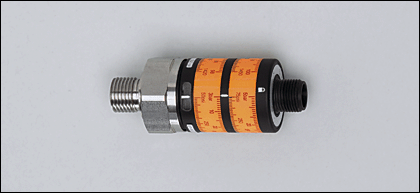

| 電子壓力傳感器 | ||||||||||||||
| M12接插件 | ||||||||||||||
| 功能可選 | ||||||||||||||
| 系統接口: G ¼ I | ||||||||||||||
|
2個輸出 OUT1 = 開關量輸出 OUT2 = 開關量輸出或診斷輸出 |
||||||||||||||
| 4 位數字?jǐn)?shù)碼管顯示 | ||||||||||||||
| 測量范圍: 0...250 bar / 0...3625 psi / 0...25 MPa | ||||||||||||||
| 使用范圍 | ||||||||||||||
| 應用范圍 |
壓力: 相對壓力 液體和氣體 當介質是氣體，壓力> 25 bar時，請事先與制造商ifm聯系。 |
|||||||||||||
| 抗壓強度 | 400 bar | 5800 psi | 40 MPa | |||||||||||
| 爆破壓力(最低) | 850 bar | 12300 psi | 85 MPa | |||||||||||
| 介質溫度 [°C] | -25...80 | |||||||||||||
| 電氣數據 | ||||||||||||||
| 電氣設計 | DC PNP/NPN | |||||||||||||
| 工作電壓 [V] | 18...36 DC 1) | |||||||||||||
| 電流損耗 [mA] | < 35 | |||||||||||||
| 絕緣電阻 [MΩ] | > 100 (500 V DC) | |||||||||||||
| 防護等級 | III | |||||||||||||
| 反相保護 | 是 | |||||||||||||
| 過壓保護 [V] | 至40 | |||||||||||||
| 輸出 | ||||||||||||||
| 輸出 |
2個輸出 OUT1 = 開關量輸出 OUT2 = 開關量輸出或診斷輸出 |
|||||||||||||
| 輸出功能 | 2 x 常開 / 常閉可選或1 x 常開 / 常閉可選 + 1 x 常閉 (診斷功能) | |||||||||||||
| 電流負載 [mA] | 250 | |||||||||||||
| 電壓降 [V] | < 2 | |||||||||||||
| 短路保護 | 脈沖 | |||||||||||||
| 開關頻率 [Hz] | ≤ 170 | |||||||||||||
| 測量/設定范圍 | ||||||||||||||
| 測量范圍 | 0...250 bar | 0...3625 psi | 0...25 MPa | |||||||||||
| 設定范圍 | ||||||||||||||
| 開關點, SP | 2...250 bar | 40...3620 psi | 0.2...25.0 MPa | |||||||||||
| 復原點, rP | 1...249 bar | 20...3600 psi | 0.1...24.9 MPa | |||||||||||
| 設定步距 | 1 bar | 20 psi | 0.1 MPa | |||||||||||
| 出廠設定 |
SP1 = 63 bar; rP1 = 58 bar SP2 = 188 bar; rP2 = 183 bar |
|||||||||||||
| 精度/偏差 | ||||||||||||||
|
精度/偏差 (測量范圍值的%) |
||||||||||||||
| 開關點精度 | < ± 0.5 | |||||||||||||
| 特征曲線偏差 *) | < ± 0.25 (BFSL) / < ± 0.5 (LS) | |||||||||||||
| 遲滯 | < ± 0.25 | |||||||||||||
| 重復精度 **) | < ± 0.1 | |||||||||||||
| 長時間穩定性 ***) | < ± 0.05 | |||||||||||||
| 溫度系數(TEMPCO) 溫度范圍內0...80° C (測量范圍值的%每10K) | ||||||||||||||
| 零點的最大溫度系數 | 0.2 | |||||||||||||
| 測量范圍值的最大溫度系數 | 0.2 | |||||||||||||
| 反應時間 | ||||||||||||||
| 開機延遲時間 [s] | 0.3 | |||||||||||||
| 可編程的延遲時間dS, dr [s] | 0; 0.2...50 | |||||||||||||
| watchdog集成看門狗電路 | 是 | |||||||||||||
| 軟件/編程 | ||||||||||||||
| 編程選擇 | 遲滯/窗口功能; 常開/常閉; 診斷功能; 輸出極性; ON延遲、關斷延時; 阻尼; 顯示單位 | |||||||||||||
| 接口 | ||||||||||||||
| IO-Link Device | ||||||||||||||
| 傳遞類型 | COM2 (38.4 kBaud) | |||||||||||||
| IO-Link revision | 1.1 | |||||||||||||
| SDCI標準 | 根據IEC 61131-9 CDV標準 | |||||||||||||
| IO-Link Device ID | 308 d / 00 01 34 h | |||||||||||||
| 外形 | 無輪廓 | |||||||||||||
| SIO模式 | 是 | |||||||||||||
| 必需的mater port type | A | |||||||||||||
| 模擬過程數據 | 1 | |||||||||||||
| 二位輸出過程數據 | 2 | |||||||||||||
| 處理周期最小值 [ms] | 2.3 | |||||||||||||
| 環境條件 | ||||||||||||||
| 環境溫度 [°C] | -20...80 (UB < 32 V) / -20...60 (UB > 32 V) | |||||||||||||
| 存儲溫度 [°C] | -40...100 | |||||||||||||
| 外殼防護等級 | IP 67 | |||||||||||||
| 認證/測試 | ||||||||||||||
| EMC電磁兼容 |
|
|||||||||||||
| 抗沖擊 |
|
|||||||||||||
| 抗震 |
|
|||||||||||||
| MTTF [年] | 219 | |||||||||||||
| 機械技術數據 | ||||||||||||||
| 系統接口 | G ¼ I | |||||||||||||
| 材料(潮濕部件) | 不銹鋼(303S22); 陶瓷; FPM (Viton) | |||||||||||||
| 外殼材料 | 不銹鋼(304S15); 不銹鋼 (316S12); PC (Makrolon); PBT (Pocan); PEI; FPM (Viton) | |||||||||||||
| 最小開關周期 | 1億 | |||||||||||||
| 重量 [kg] | 0.263 | |||||||||||||
| 顯示器/操作件 | ||||||||||||||
| 顯示 |
|
|||||||||||||
| 電氣連接 | ||||||||||||||
| 接口 | M12接插件; 鍍金觸點 | |||||||||||||
接線
|
||||||||||||||
| 注釋 | ||||||||||||||
| 注釋 |
|
|||||||||||||
| 包裝單位 [件] | 1 | |||||||||||||
