負荷開關熔斷器組合電器:

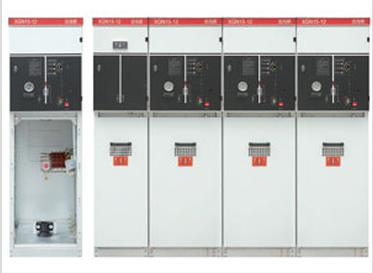

負荷開關熔斷器組合電器單元
組合電器單元用作1250KVA及以下容量的變壓器保護，本單元為配有熔斷器的負荷開關環網柜。接地開關閉合時，熔斷器下側同時接地，并實現熔斷器上側與電源的安全隔離,確保更換熔斷器時人員的安全。為了熔斷器在一相熔斷后,不致造成電氣設備缺相運行,本單元中配置了跳閘聯動機構，當脫扣觀察窗顯示紅色時，表示脫扣裝置動作或熔斷器熔斷并跳閘。本單元可以和其它單元組合，實現環網供電。
標準配置
◆ 630A母線
◆ 三工位負荷/接地開關
◆ 彈簧操作機構
◆ 負荷開關和接地開關位置指示
◆ 進線/母線電壓指示器（單體或母線擴展型）
◆ 出線電壓指示器
◆ 所有的開關功能都可在面板上加裝掛鎖方式實現控制
◆ 接地開關與電纜室門的聯鎖
◆ SF6氣壓表
◆ 接地銅排
可選配置
◆ 短路、接地故障指示器
◆ 測量用電流互感器及電流表
◆ 計量用電流互感器
◆ 開關位置鑰匙鎖
◆ 電動操作機構
◆ 預留母線擴展
◆ 外部母線
