• 用于簡單計數任務的單通道智能計數模塊
• 用于直接連接增量式編碼器
• 具有通過2個可選擇的比較值進行比較的功能
• 當達到比較值時，通過集成的數字量輸出進行輸出響應。
• 工作模式：
  • 連續計數
  • 單次計數
  • 周期計數
• 特殊功能:
  • 計數器設置
  • 計數器鎖存

FM 350-1是智能型單通道計數模塊，用于實現各種基本的計數任務。它可以用在 SIMATIC S7-300 和 ET 200 M 中（以S7-300/-400為主站）。

應用包括：

• 裝配和裝卸設備
• 塑料機械
• 機械制造
• 造紙機械
• 紡織機械
• 包裝機械

該模板提供編碼器電源。

該模塊具有如下機械特性：

• 設計緊湊;
  堅固的塑料機殼里包括：
  • 故障指示燈(GF)
  • 指示計數器的運行（CR）和計數方向（DIR）的指示燈
  • 數字輸入和輸出模塊用的指示燈。
  • 通過前蓋保護的前連接器的插槽
  • 前蓋上的標簽區
• 安裝方便：
  把模塊簡單地安裝在機架上并用螺絲擰緊?？山o該模塊配置一個編碼元件，它給模塊地分配一個特定插槽。
• 編碼插頭（模擬量輸入用的量程模塊）用于選擇編碼器類型（5 V 或 24 V）
• 用戶友好的接線：
  通過插入式前連接器來對模板接線。第一次插入時，模塊上的編碼元件與之嚙合，這樣該連接器以后只能插入同類型的模塊。更換模塊時，對于新的同類型模塊，可原封不動保持前連接器的接線狀態。


組態軟件包

組態所需的組態軟件包包括：

• “使用入門”
• 手冊
• 參數賦值的屏幕格式
• 與CPU進行數據交換的標準功能塊

S7-400 是 SIMATIC 控制器家族中功能為強大的 PLC。它可以成功實現全集成自動化 (TIA) 解決方案。S7-400 是一個用于制造業和過程工業系統解決方案的自動化平臺，其主要特點是具有模塊化的結構并擁有性能儲備。

S7-400

• 中端到高端性能范圍內功能強大的 PLC
• 可滿足要求極為苛刻的任務的解決方案
• 全面的模塊和各種性能等級 CPU 可針對具體自動化任務進行佳調整
• 可實現分布式結構，適用十分靈活
• 連接方便
• 優通信和聯網功能
• 操作方便，設計簡單，不含風扇
• 任務增加時可順利擴展
• 多重計算：
  多個 CPU 在一個 S7-400 中央控制器中同時運行。
  多重計算功能可對 S7-400 的總體性能進行分配。例如，可將復雜的技術任務（如開環控制、計算或通信）進行拆分并分配給不同的 CPU?？梢詾槊總€ CPU 分配自己的 I/O。
• 模塊化：
  通過功能強大的 S7-400 背板總線和可直接連接到 CPU 的通信接口，可實現許多大量通信線路的高性能操作。例如，這樣可以擁有一條用于 HMI 和編程任務的通信線路、一條用于高性能等距運動控制組件的通信線路和一條“正?！盜/O 現場總線。另外，還可以實現額外需要的與 MES/ERP 系統或 Internet 的連接。
• 工程組態和診斷：
  結合使用 SIMATIC 工程組態工具，可極為高效地對 S7-400 進行組態和編程，尤其對于采用高性能工程組件的廣泛自動化任務。為此，可以使用語言（如 SCL）以及用于順序控制、狀態圖和工藝圖的圖形化組態工具。

S7-400H

• 具有冗余設計的高可用性自動化系統。
• 用于具有很高故障安全要求的應用：
  重新啟動成本很高、停產代價高昂、幾乎不需要監視且維護選項較少的過程。
• 冗余設計的集中功能
• 提高 I/O 的可用性：切換式 I/O 配置
• 也可使用具有標準可用性的 I/O：單側配置
• 熱后備：發生故障時，自動切換到備用設備。
• 包含 2 個單獨機架或一個分隔式中央機架的配置
• 通過冗余 PROFIBUS DP 或系統冗余 PROFINET I/O 來連接切換式 I/O。

S7-400F/FH

• 故障安全型自動化系統，適用于具有很高安全要求的工廠
• 符合相關標準的安全要求（IEC 61508 的 SIL 3、DIN V 19250 的 AK6 以及EN 954-1 的 Cat.4）
• 如果需要，也可通過冗余設計來實現容錯
• 不對安全相關 I/O 進行額外接線
• 通過采用 PROFIsafe 行規的 PROFIBUS DP 實現安全通信
• 基于帶有故障安全模塊的 S7-400H 和分布式 ET 200 I/O
• 適用于非安全相關應用的標準模塊也可以在自動化系統中使用
• 隔離模塊用于在一個 ET 200M 的安全模式下組合使用故障安全模塊和標準模塊。

可編程控制器梯形圖設計規則

1．觸點的安排

梯形圖的觸點應畫在水平線上，不能畫在垂直分支上。

2．串、并聯的處理

在有幾個串聯回路相并聯時，應將觸點多的那個串聯回路放在梯形圖上面。在有幾個并聯回路相串聯時，應將觸點多的并聯回路放在梯形圖的左面。

3．線圈的安排

不能將觸點畫在線圈右邊，只能在觸點的右邊接線圈。

4．不準雙線圈輸出

    如果在同一程序中同一元件的線圈使用兩次或多次，則稱為雙線圈輸出。這時前面的輸出無效，只有后一次才有效，所以不應出現雙線圈輸出。

5．重新編排電路

 如果電路結構比較復雜，可重復使用一些觸點畫出它的等效電路，然后再進行編程就比較容易。

 6．編程順序

     對復雜的程序可先將程序分成幾個簡單的程序段，每一段從左邊觸點開始，由上之下向右進行編程，再把程序逐段連接起來。

緊湊型 CPU 1211C 具有：

• 3 種設備類型，帶有不同的電源和控制電壓。
• 集成的電源，可作為寬范圍交流或直流電源（85 至 264 V 交流或 24 V 直流）
• 集成的 24 V 編碼器/負載電流源：
  用于直接連接傳感器和編碼器。300 mA 輸出電流，也可用作負載電源。
• 14 點集成 24 V 直流數字量輸入（漏電流/源電流（IEC 1 型漏電流））。
• 10 點集成數字量輸出，24 V 直流或繼電器。
• 2 點集成模擬量輸入，0 至 10 V。
• 2 點脈沖輸出 (PTO)，頻率高 100 kHz。
• 脈沖寬度調制輸出 (PWM)，頻率高 100 kHz。
• 集成以太網接口（TCP/IP native、ISO-on-TCP）
• 3 個快速計數器 (100 kHz)，帶有可參數化的使能和復位輸入，可以同時用作帶有單獨輸入的加減計數器，或用于連接增量型編碼器。
• 通過附加通訊接口擴展，例如，RS485 或 RS232
• 通過信號板使用模擬或數字信號直接在 CPU 上擴展（保持 CPU 安裝尺寸）
• 通過信號模塊使用各種模擬量和數字量輸入和輸出信號擴展
• 可選存儲器擴展（SIMATIC 存儲卡）
• PID 控制器，具有自動調諧功能
• 集成實時時鐘
• 中斷輸入：
  對過程信號的上升沿或下降沿作出極高速響應
• 所有模塊上均為可拆卸的端子
• 仿真器（可選）：


• 用于仿真集成輸入和測試用戶程序。
• • 豐富的指令集:
    運算種類眾多，便于編程：

    • 基本操作,如二進制邏輯運算、結果賦值、存儲、計數、產生時間、裝載、傳輸、比較、移位、循環移位、產生補碼、調用子程序（帶局部變量）
    • 集成通信命令（例如，USS 協議、Modbus RTU、S7 通信“T-Send/T-Receive”（T 發送/T 接收）或自由端口模式 (Freeport)）
    • 使用簡便的功能，如脈沖寬度調制、脈沖序列功能、運算功能、浮點運算功能、PID 閉環控制、跳轉功能、環路功能和代碼轉換
    • 數學函數，例如 SIN、COS、TAN、LN、EXP
  • 計數:
    用戶友好的計數功能配以集成的計數器和高速計數器指令給用戶開辟了新的應用領域。
  • 中斷處理：

    • 邊沿觸發中斷（由過程信號的上升沿或下降沿觸發）允許對過程中斷作出極快的響應。
    • 時間觸發中斷。
    • 當達到設定值或計數器方向改變時，可觸發計數器中斷。
    • 通信中斷使得能迅速方便地與周圍的設備如打印機或條碼閱讀器交換信息。
  • 口令保護
  • 測試和診斷功能：
    易于使用的功能支持測試和診斷，例如，在線/離線診斷。
  • 在測試和診斷過程中“強制”輸入和輸出：
    可不在循環周期內獨立設置輸入和輸出，例如可以檢測用戶程序。
  • 按照 PLCopen 對簡單運動進行的運動控制。
  • 庫功能



西門子PLC S7-400系列可編程控制器

• 用于簡便、快捷地對S7-300模板進行接線

可提供下列內容：

• 前連接器，當更換模板時無需重新接線
• SIMATIC TOP Connect, 用于快速、無故障地連接傳感器和執行器，連接距離可達30m
• 可以快速、直接地將SIMATIC S7-300連接到控制柜中的各個控制單元上。

• 用于方便地將傳感器和執行器連接到 S7-300 I/O 模塊
• 用于更換模塊時保持接線（“固定式接線”）
• 帶有用于防止更換模塊時出錯的機械編碼

前連接器可方便地將傳感器和執行器連接到I/O模塊上。

前連接器的使用：

• 數字量和模擬量 I/O 模塊
• S7-300 系列的緊湊型 CPU

分為 20 針和 40 針。

前連接器插入到模塊上并通過前門蓋好。更換模塊時，只需斷開前連接器，不需要耗時的重新更換所有接線。為了避免在更換模塊時發生錯誤，在第一次插入時，前連接器要進行機械編碼。之后，只能插入相同類型的模塊。例如，這樣可以避免將 230 V AC 輸入信號錯誤地插入 24 V DC 模塊中。

另外，連接器有“預嚙合位置”。在此位置，可以在進行電接觸前將連接器卡裝在模塊上。連接器被卡裝在模塊上，隨后可以方便地進行接線。接線后，將連接器插牢以便接觸良好。

前連接器包括：

• 連線觸點。
• 導線松緊件。
• 更換模塊時用于復位前連接器的復位鍵。
• 用于對附屬元件編碼的進口。不帶附件的模塊上有兩個編碼元件。連接前連接器時，附件會鎖入。

40 針前連接器還具有一個更換模塊時用于安裝和松開連接器的固定螺絲。

前連接器具有下列連接方式：

• 螺釘型接線端子
• 彈簧型端子

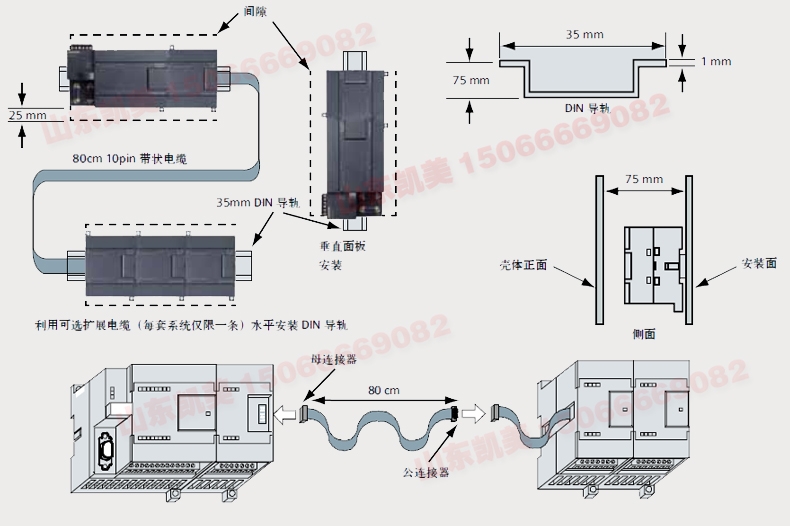

S7-200系列可編程控制器的特點分類及主要功能元件

西門子S7系列可編程控制器分為S7-400、S7-300、S7-200三個系列，分別為S7系列的大、中、小型可編程控制器系統。S7-200系列可編程控制器有CPU21X系列，CPU22X系列，其中CPU22X型可編程控制器提供了4個不同的基本型號，常見的有CPU221，CPU222，CPU224和CPU226四種基本型號。

小型PLC中，CPU221價格低廉能滿足多種集成功能的需要。CPU 222是S7-200家族中低成本的單元，通過可連接的擴展模塊即可處理模擬量。CPU 224具有更多的輸入輸出點及更大的存儲器。CPU 226和226XM是功能強的單元，可完全滿足一些中小型復雜控制系統的要求。四種型號的PLC具有下列特點：

（1）集成的24V電源

可直接連接到傳感器和變送器執行器，CPU 221和CPU222具有180mA 輸出。CPU224輸出280mA，CPU 226、CPU 226XM輸出400mA 可用作負載電源。

（2）高速脈沖輸出

具有2 路高速脈沖輸出端，輸出脈沖頻率可達20KHz，用于控制步進電機或伺服電機，實現定位任務。

（3）通信口

CPU 221、CPU222和CPU224具有1個RS-485通信口。CPU 226、CPU 226XM具有2個RS-485通信口。支持PPI、MPI通信協議，有自由口通信能力。

（4）模擬電位器

CPU221/222有1個模擬電位器，CPU224/226/226XM有2個模擬電位器。模擬電位器用來改變特殊寄存器（SMB28，SMB29）中的數值，以改變程序運行時的參數。如定時器、計數器的預置值，過程量的控制參數。

（5）中斷輸入允許以極快的速度對過程信號的上升沿作出響應。

（6）EEPROM 存儲器模塊（選件）

可作為修改與拷貝程序的快速工具，無需編程器并可進行輔助軟件歸檔工作。

（7）電池模塊

用戶數據（如標志位狀態、數據塊、定時器、計數器）可通過內部的超級電容存儲大約5 天。選用電池模塊能延長存儲時間到200天（10年壽命）。電池模塊插在存儲器模塊的卡槽中。

（8）不同的設備類型

CPU 221~226 各有2種類型CPU，具有不同的電源電壓和控制電壓。

（9）數字量輸入/輸出點

CPU 221具有6個輸入點和4個輸出點；CPU 222具有8個輸入點和6個輸出點；CPU 224 具有14個輸入點和10個輸出點；CPU226/226XM 具有24個輸入點和16個輸出點。CPU22X主機的輸入點為24V直流雙向光電耦合輸入電路，輸出有繼電器和直流（MOS型）兩種類型。

（10）高速計數器

CPU 221/222有4個30KHz高速計數器，CPU224/226/226XM有6個30KHz的高速計數器，用于捕捉比CPU掃描頻率更快的脈沖信號。
