FHD-10型低壓(路燈)電纜故障定位儀是我公司精心設計、自主研發的最新一代電纜故障定位儀。是根據路燈電纜的故障特點研制的專用測試儀器，是測試路燈電纜故障的最優產品。
本儀器可在不開挖覆土、不拆解負載、接線簡便的情況下，方便而準確地查出地下路燈電纜的走向、埋土深度和路燈電纜的接地故障點（包含短路接地、斷路接地）。并且測試過程不會對各種路燈（高壓鈉燈、LED燈）造成損害。
經過近幾年的升級換代，使該儀器的使用更簡便，測試更準確。一鍵式操作，優于同類產品的繁瑣操作。只要操作一遍，即可全部掌握。測試誤差只有5公分，是真正意義上的無誤差。

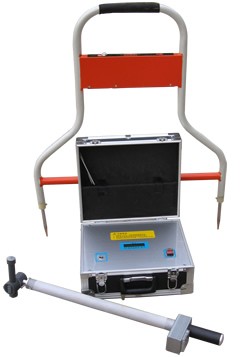

一、基本組成和主要用途
1. 發 ?射 ?機：液晶顯示，顯示方式為條形碼“■”。自動測試路燈電纜的對地阻抗，自動顯示電池電量，連續監控故障，向被測路燈電纜發送信號，充滿電后可工作5-12小時。
2. 路由接收機：探測路燈電纜路由、埋深。
3．定位接收機（A字架）：液晶顯示，顯示方式為箭頭“→”和條形碼“■■■■■■■■■”。“箭頭”指示故障點位置（在前邊或在后邊），條形碼指示信號強度和電池電量（開機時檢測）。用于故障點的精確定位。
二、儀器特點：
????1.體積小、重量輕、攜帶方便，單人輕松操作。
2.檢測方法簡單，維護簡便,操作容易，無需培訓。
3、發射機、接收機均為一鍵式設計，信號自動匹配，自動完成測試，無需人工干預，可提高測試效率。
4、判定故障點的方法簡單，容易掌握。故障點的位置由箭頭“→”和條形碼“■■■”直觀指示。條形碼越多，離故障點越近。在故障點之前，箭頭向前指向故障點，過了故障點，箭頭反向指向故障點。
5、A字架高度符合人體特點，使用舒適，單手即可操作。A字架與其電子控制線路采用一體化設計，無需連接線，可避免頻繁的拔出插進，降低了儀器維修率。
6、路徑儀和A字架可單獨使用，不相互制約。
7、測試故障不受電纜地下情況(如分叉、打捆、接頭扭曲)的影響，點對點查找故障點。
8、適應性廣，在各種路面（地磚、綠化帶、水泥路面）均可準確定位故障點
9、儀器采用大容量電池供電，連續使用可在12小時以上，待電時間長，適合野外作業。
三、主要技術指標
1、探測距離≤25Km
2、探測深度 ≤ 3m
3、路由誤差 < 5cm
4、定位誤差 < 5cm
5、A字架感應故障點距離 ≤ 30m
???6、定位阻值：≤5MΩ
?
